Виталий1982

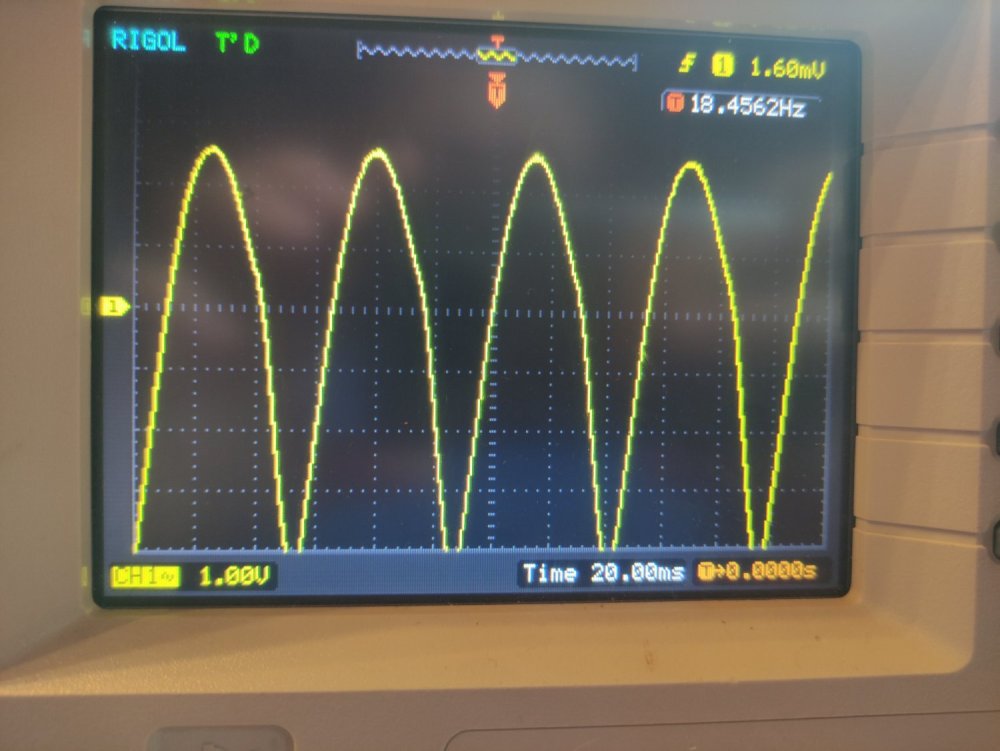

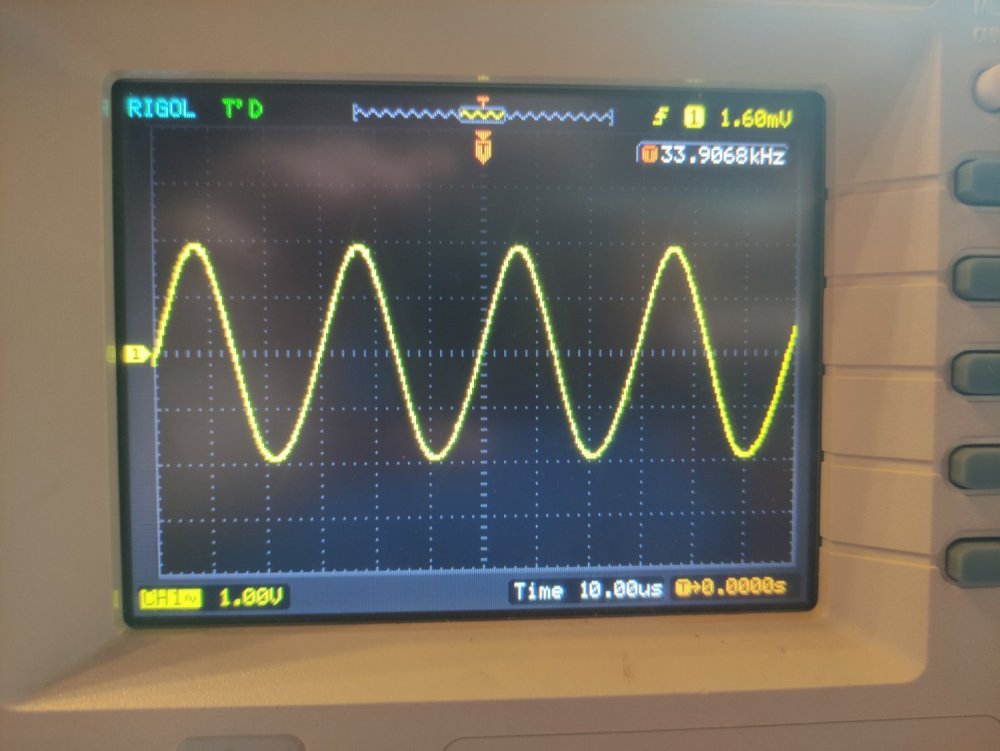

По -3 дБ 18Гц -33000 Гц Мощность до начала искажений синуса 1,6 Ватта

В рупоре на сонидо бас очень мощный

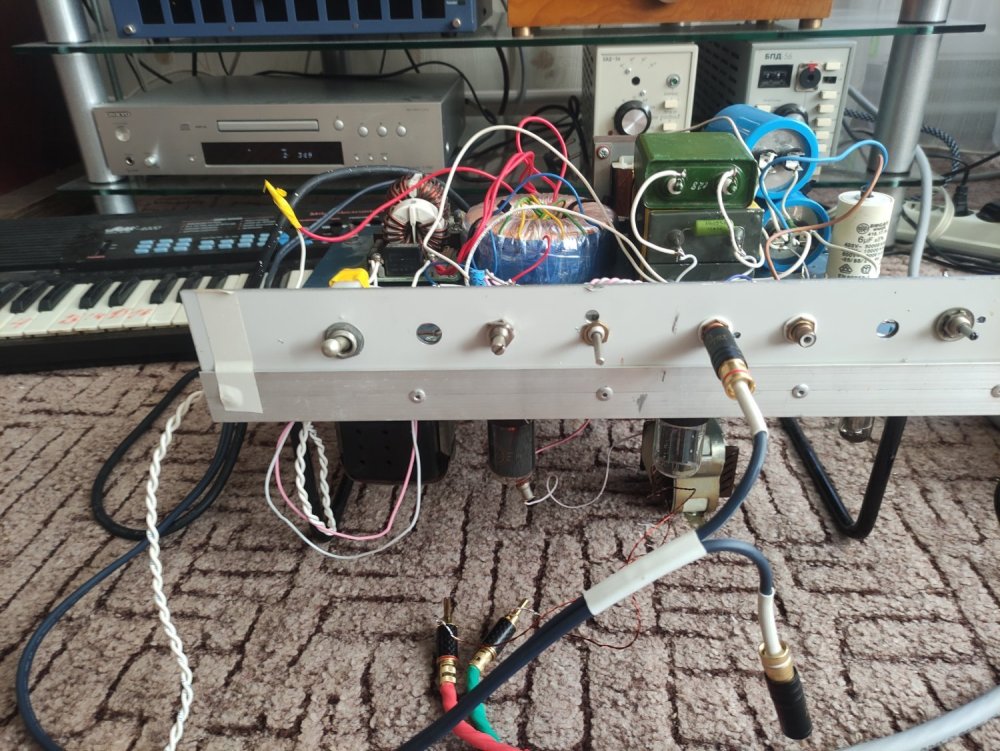

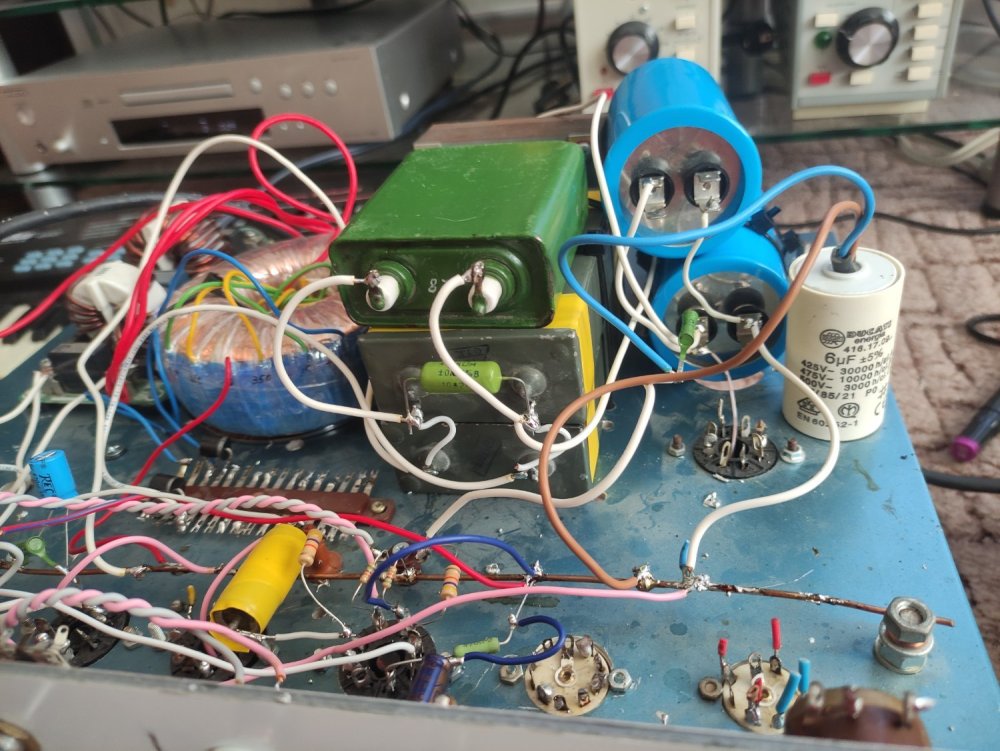

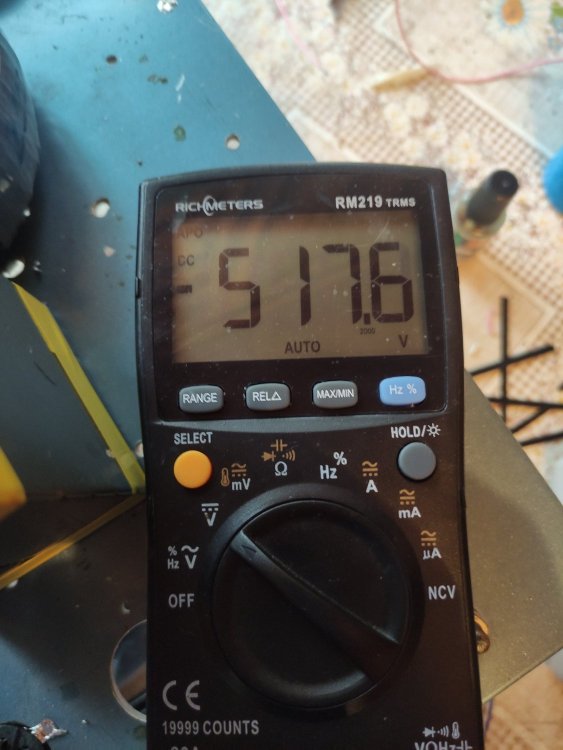

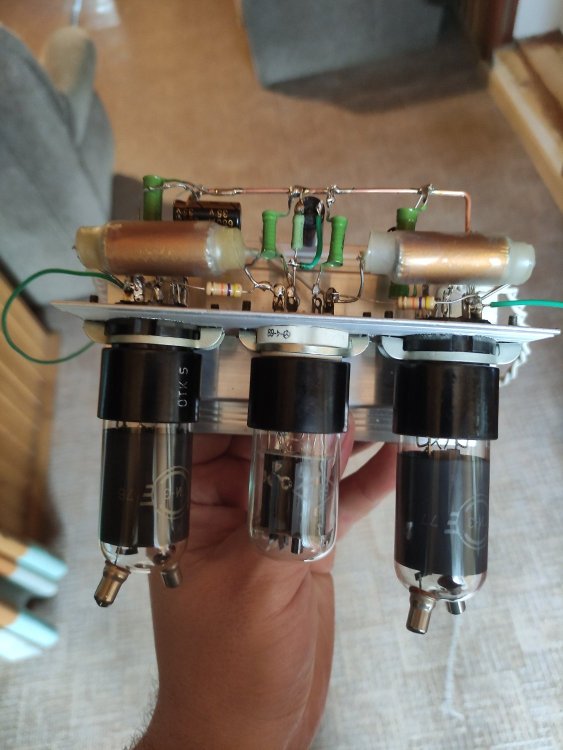

Собрал макет одного канала. Питание +520 вольт. Звук как бы правильно сказать, оооочень быстрый. Бас просто фундаментальный на сонидо sfr200 в рупоре. Завтра сниму замеры полосы и мощности.

Как соберу, выложу замеры. С фото.

Вторичка -4200 первичка- вторичка

Легко

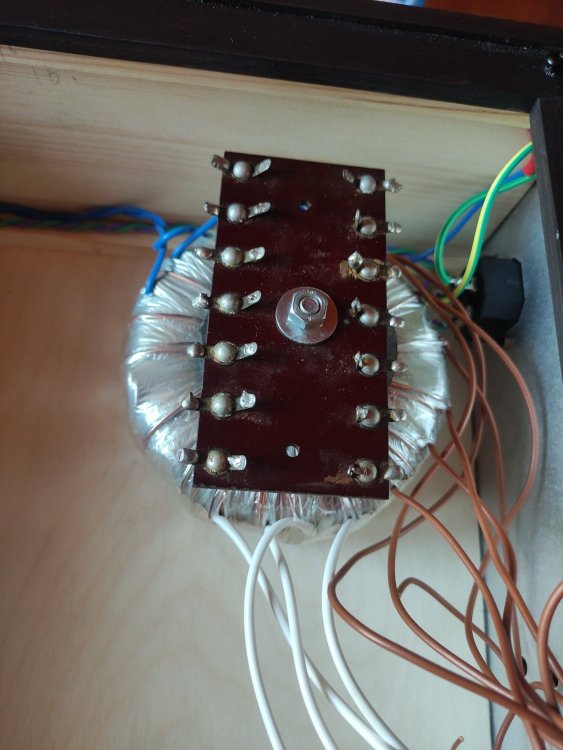

Трансы готовы, скоро в макет пойдут. Приведёнка 14К/8Ом Активное 420 Ом

А куда можно применить эту лампу, есть их штук 20 наверное

Такой корпус из Китая приехал ?

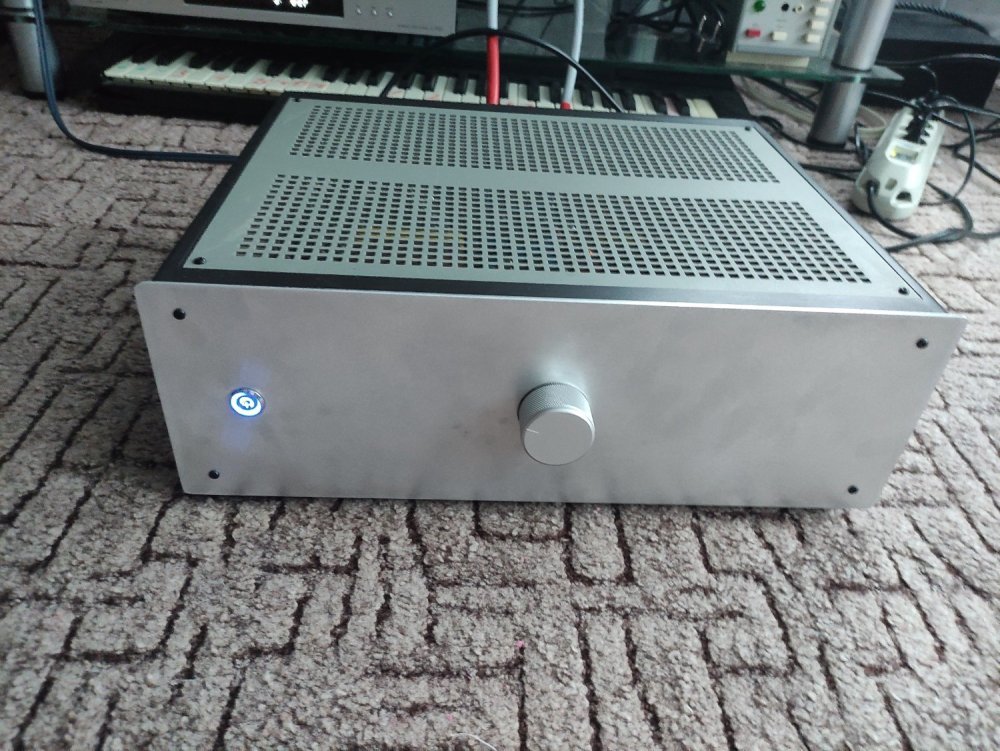

Готово.

Корпус уже едет с остальными деталькаии. Как соберу, фото скину сюда.

Это понятно, но мне и с 30 вольтами нравится.

Да, только транзисторы другие

Что то сразу никто не ткнул в это меня.

Сорян, не так нарисовал, конечно на земле сеточный.

Поменял 6ж45б-в на 6с31б, в аноде 4,5ком , в катоде так же 110 Ом. Смещение - 0.5В Звук хорош

Пробовал разные германиевые транзисторы , наши и импортные. На слух лучше п605а из того что есть ничего не нашлось.

Есть парочка, попробую вместо этих

Но даже так на слух хорошо, лучше чем српп на 6н6п с выходным трансформатором.

На наушники 250 Ом работает прекрасно.

Да, да. Двухтакт есть на ней, теперь ещё,для полноты картины, будет однотакт.

Да, по приборам на резисторе 8 Ом завал ВЧ начинается с 12000 Гц, но видимо из за импеданса акустики на этой частоте на слух высоких частот более чем достаточно. Валят именно выходники, МКТ пропускают от 6 до 35000 по -3Дб. По мощности: при 1В на входе на выходе 5Вт на 8Ом Звучание очень детальное Бас отличный.

МКТ на EI66, каркас с перегородкой, на каждой половинке : вторичка-первичка-вторичка. Вторички крест на крест соединены. транс 1:0.5+0.5 700+700-1400-1400-700+700 Зазор сделал с учётом что можно не в српп использовать 0,03мм на ток до 30 мА. Индуктивность первички 35 Гн провод 0.17мм

Мкт
