Исправленному - верить: Ещё можно резисторы номер 3 и 8 увеличить в два раза, но - необязательно...

У меня тоже, но не я это придумал, надо увеличивать один из них, либо первый отпаять...

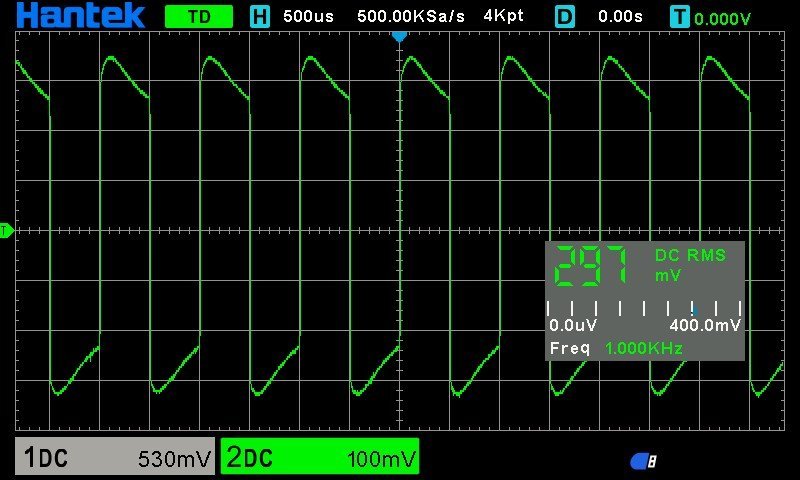

Закончил с китайским копеечным корром, вытянул усиление, поднял перегрузочную планку и даже послушал - приличный звук "оперного" корра, есть сцена и глубина, зачёт. Минимальная переделка, замена БиПи и золотой ключик у нас в кармане... Вот схема: Резистор под нумером 2 ( в оригинале 820 Ом) заменён на 360 Ом, если нет возможности работать с смд - паяем параллельно К82 резистор номиналом К62, результат будет один и тот же... Схема держит перегрузку по входу на 1 кГц 86 мВ, что хороший результат для такого класса устройств, вот осциллограммы меандра, прошедшего через анти риаа цепь: Куда ушёл наш китайчонок Ли...

Картинки (весёлые) добыл из Хантек-а (для тех, кто знает толк): Спецом сделал на 4 кГц, как наиболее информативно... Не нравиться выброс на заднем фронте, он такой же и при питании от 12 Вольт и при меньшем входном сигнале ...

Поднял напряжение питания до 31 Вольта, на чипе стало +/- 13 Вольт (при 12 Вольтах было +/- 4,75) и вот результат - на 1 кГц мах сигнал на входе 169 мВ ( было - 35 мВ). Если увеличить усиление до стандарта, мах входное напряжение будет порядка 80 мВ rms, что тоже хороший результат! Картинки с меандром сбросил на флешку, но - мой Хантек сбрендил окончательно - ничего нет на носителе))... Может флешка виновата... Стоимость этого корректора менее 1 тысячи рублей...

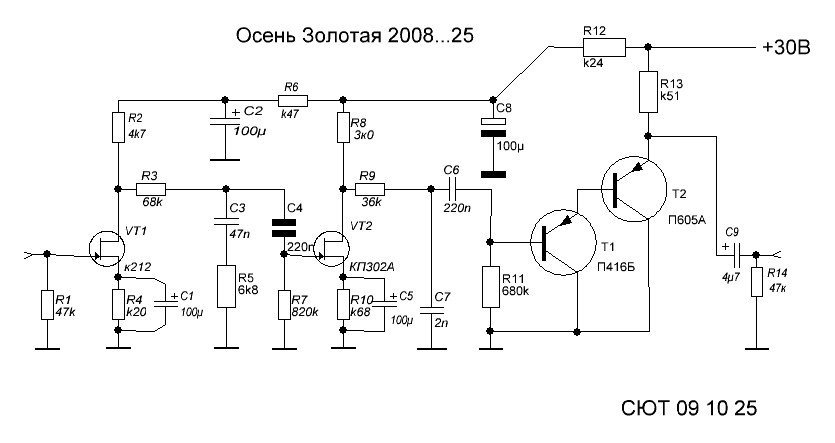

Обещанная схема: Никаких стабилитронов в схеме не оказалось, здесь псевдо двухполярное питание, можно смело поднять напряжение до 30Вольт и добавить усиления до стандарта (40 дБ). На входе два резистора по 47 кОм, получаются в параллель, надо первый увеличивать))...

Ещё один китаец сегодня приехал, купил его вдогонку, без "крутилок" и на другом чипе (4680): Здесь уже с РИАА всё в порядке, электролиты приличней стоят, но усиление 35 дБ, видимо искажения нивелировали. Можно поднять питание до 24 Вольт, электролиты позволяют, только стабилитроны на плате на 12 Вольт придётся ампутировать. Усиление тогда можно поднять до стандарта, заменив один резистор. Меандр с анти риаа смотрится вполне прилично, как то так... Схемку срисую, для порядка...

Запустил, послушал на наушниках - полёт нормальный, никаких помех от ИБП нет: Можно не заморачиваться с доп. конденсаторами, дросселями и т.д. Внешний цап подключить осталось...

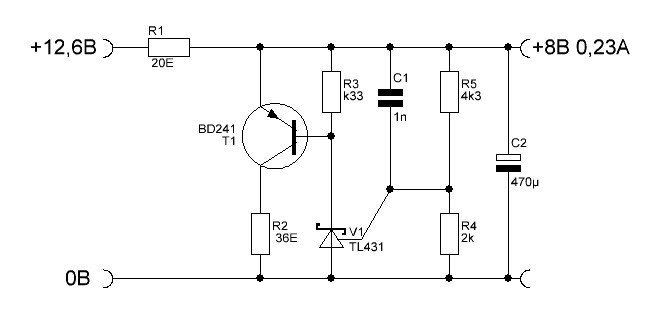

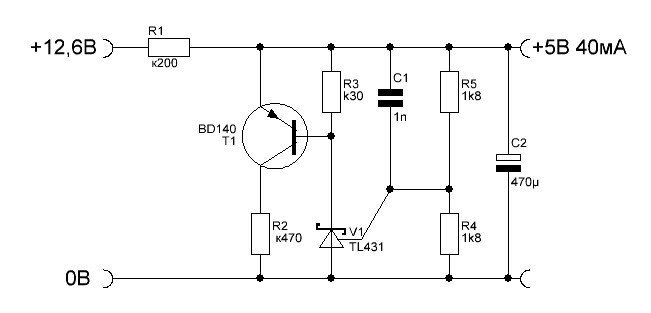

Ещё одну панельку запускаю: Блок питания 12 Вольт 3 А, далее две "понижайки" на 8 и 5 Вольт, они тянут до 2 А, должно хватить))... На верхней крышке ещё можно усилитель Д-класса смонтировать, но пока не стану - послушаю на лампе...

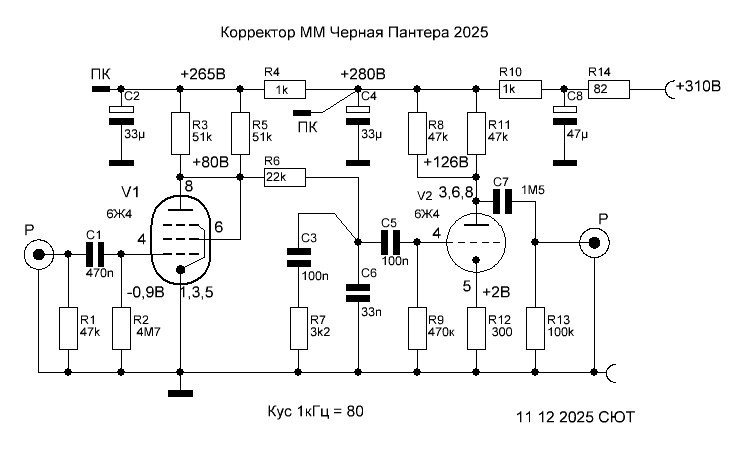

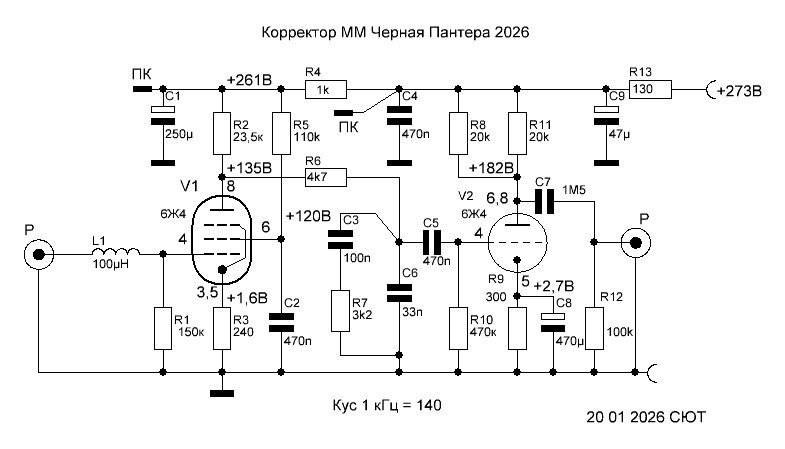

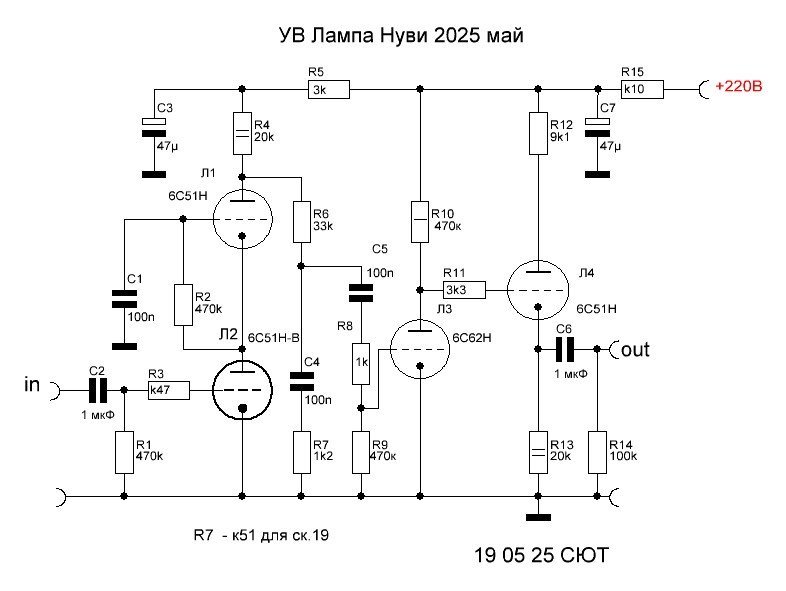

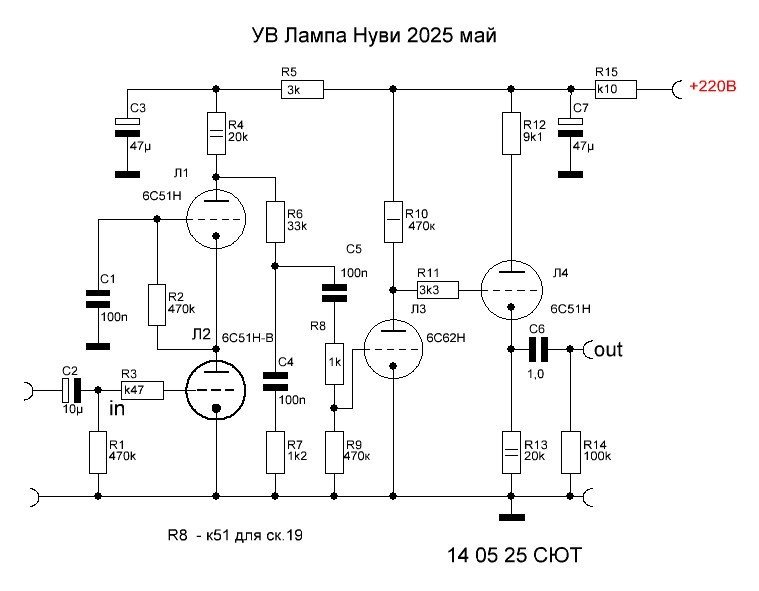

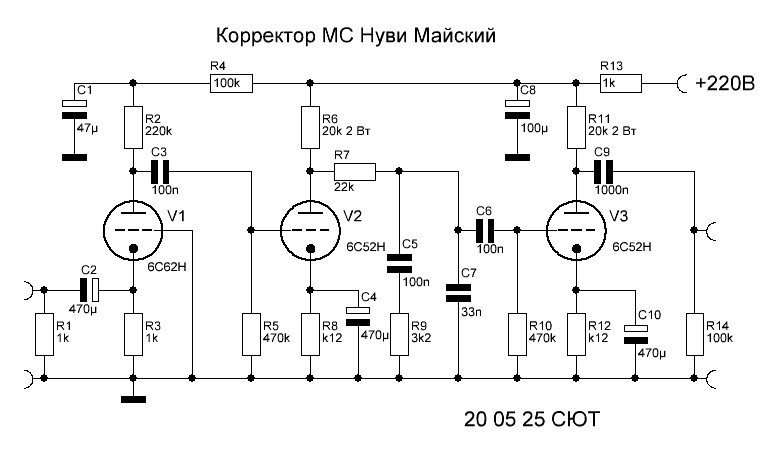

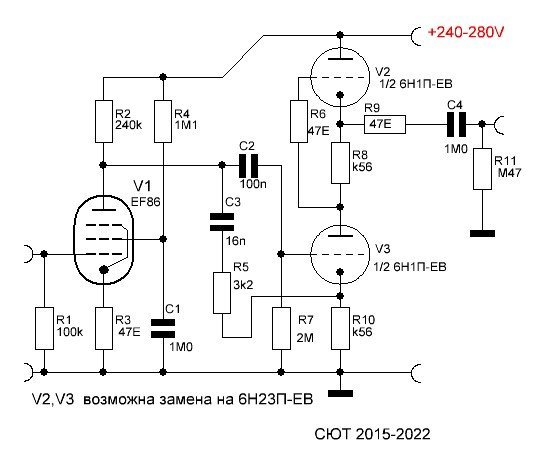

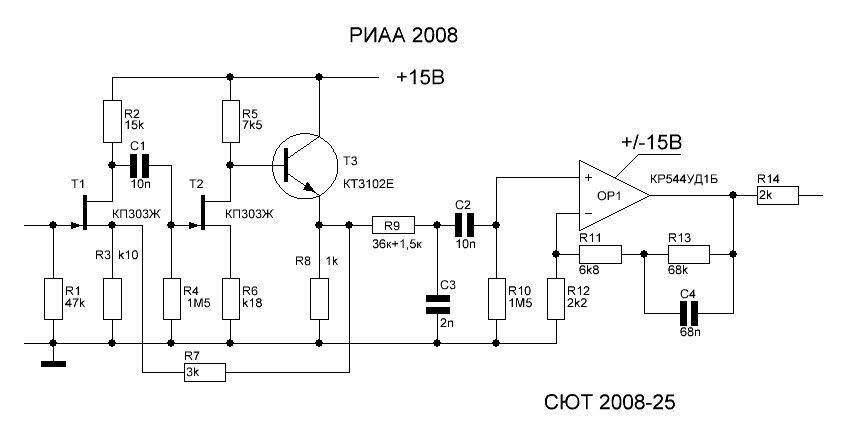

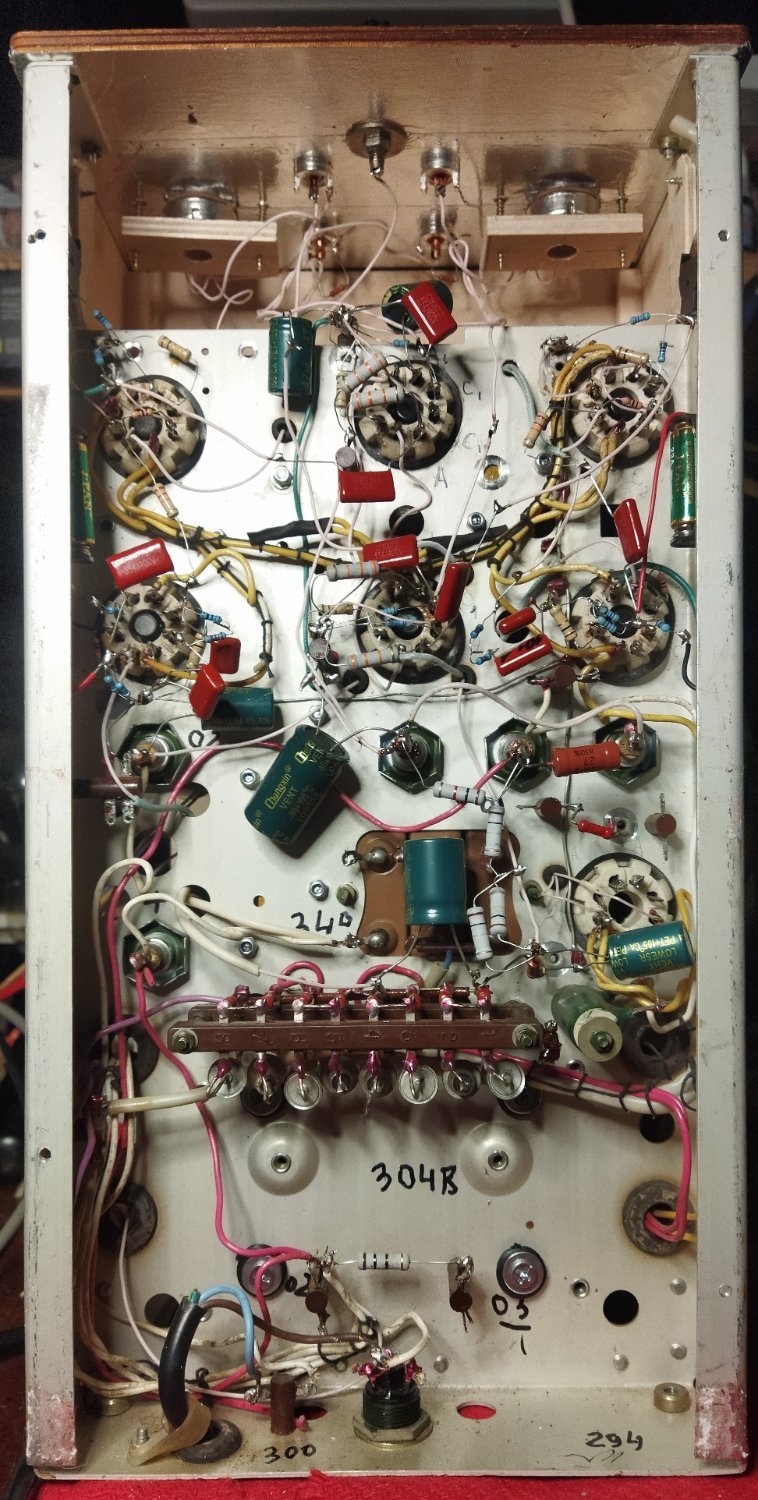

Пора браться за серый, просторный, корпус (на странице за нумером 8 - анонс)... Вот такая схема родилась сегодня, спонтанно: Усиления может не хватить до стандарта (40 дБ), тогда в запасе 6Ж4 на выходе или СРПП на 6Н8С, как вариант... Блок питания импульсный, однозначно, 21-й век на дворе...

Прислушался к совету старшего товарища и. отложив китайское чудо до лучших времён, закончил блоки питания для корректоров, кои теперь можно продать, подарить или отдать на прослушку: PS : хотя у китайца есть потенциал, заказал смд резисторы и флюс для демонтажа этого безобразия, как приедут, продолжим... Опер 4560 точно не перемаркированный, не шумит, от слова совсем, будто не включен аппарат))...

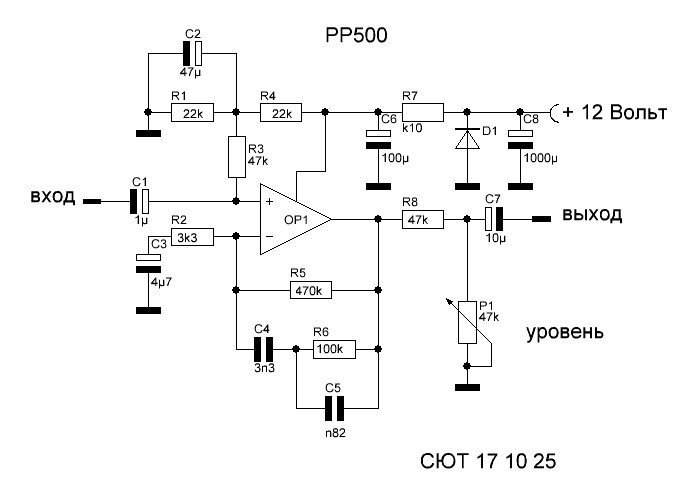

Вот полная схема этого чуда, крутилки, слава Богу, только уровни на выходах меняют, для чего - неведомо: Думаю, если отключить Р1, уменьшить R8 до двух кОм, увеличить R5 до 1 мОм всё станет очень близко к РИАА, и не надо будет лохматить бабушку...

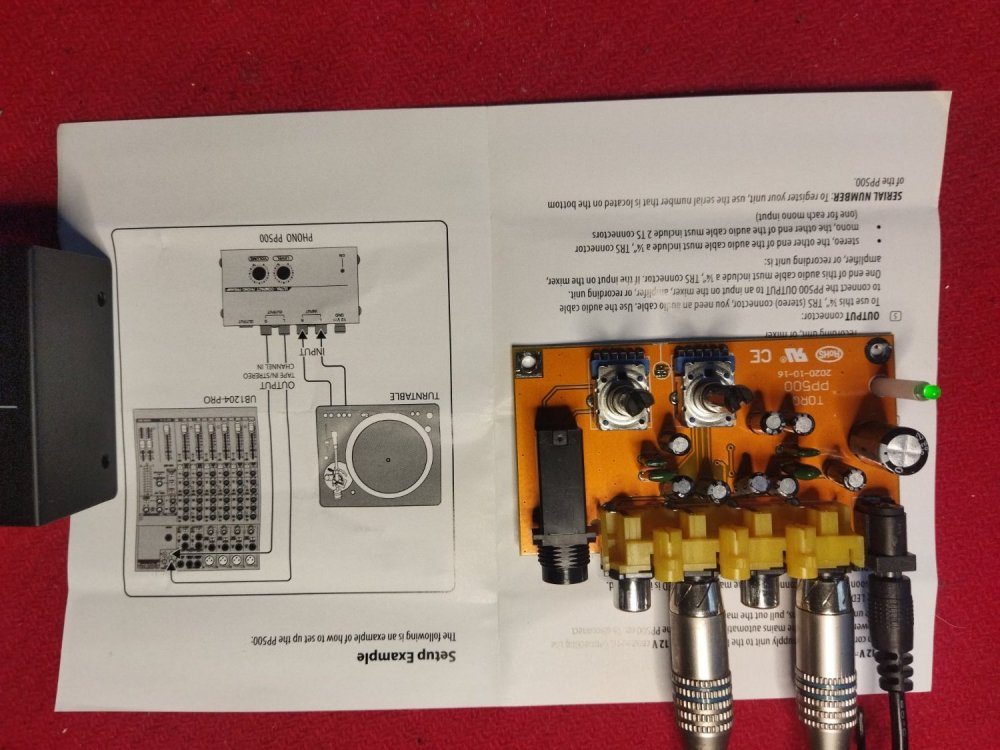

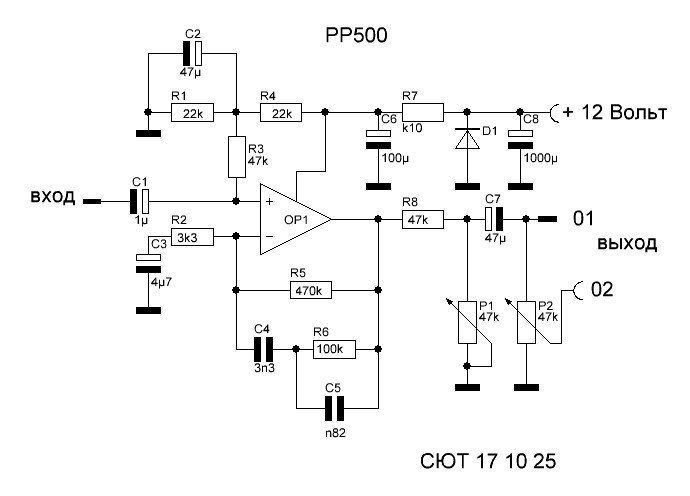

Схему по плате нарисовал, далее всё элементарно (Ватсон)- и куда усиление делось, и почему завал на НЧ:

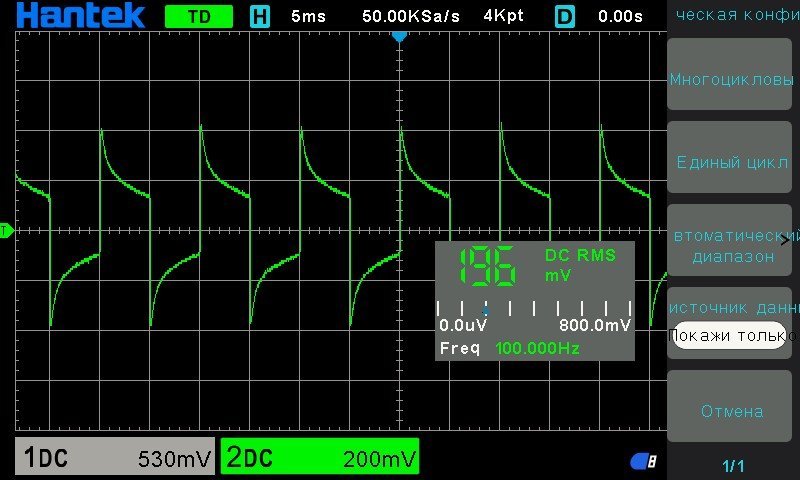

Осцилограммы меандра с анти-риаа к предыдущему сообщению:

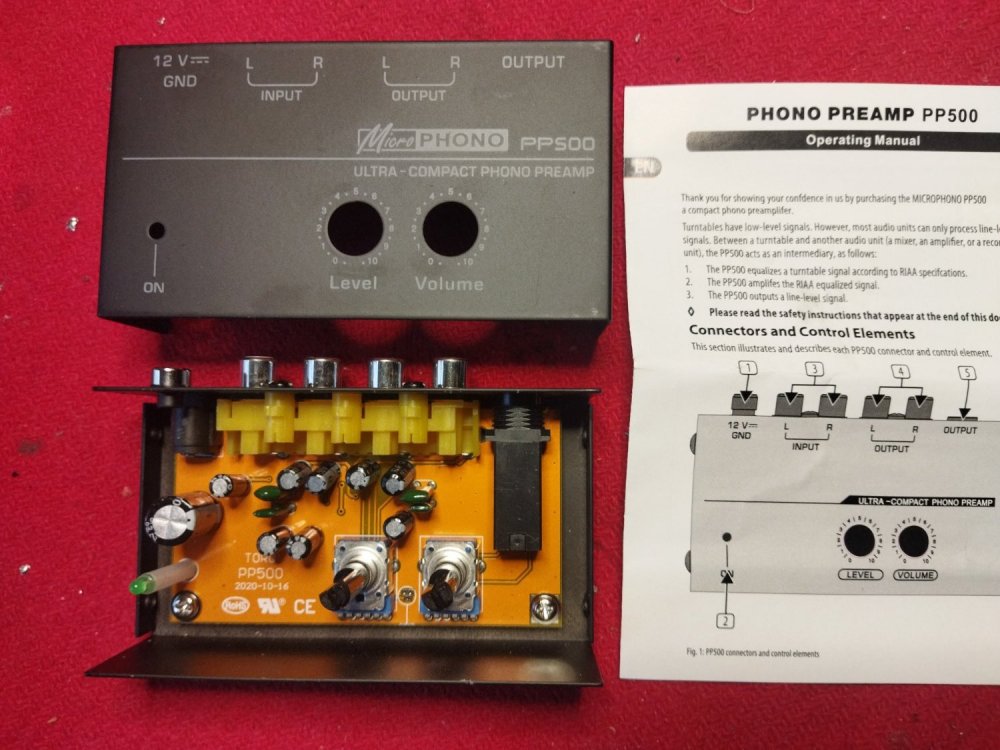

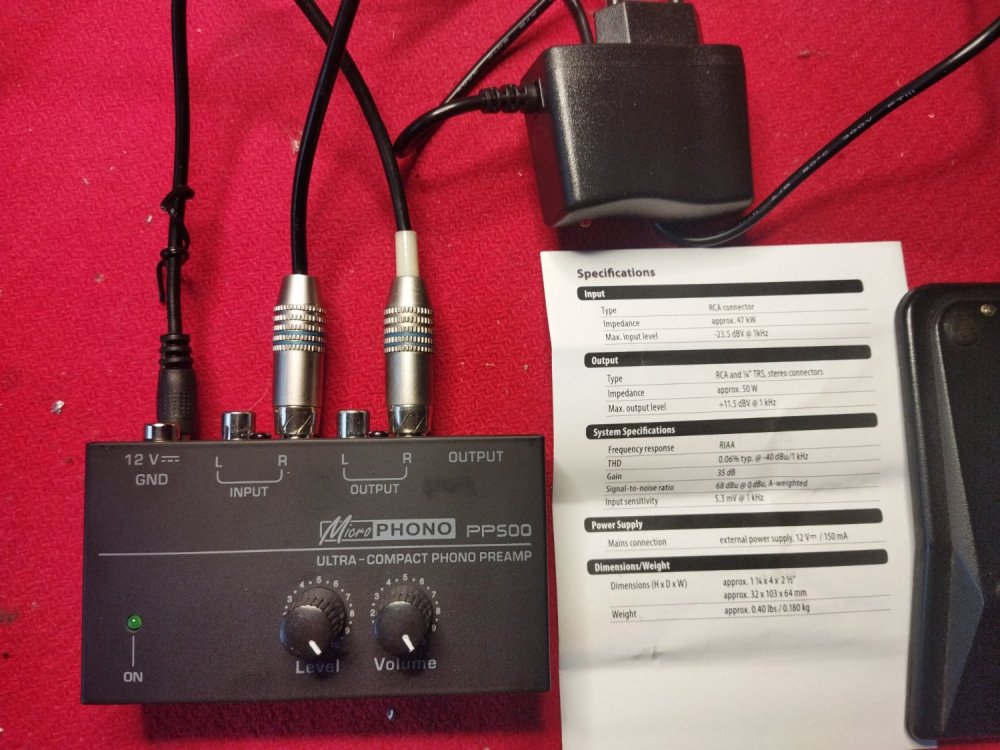

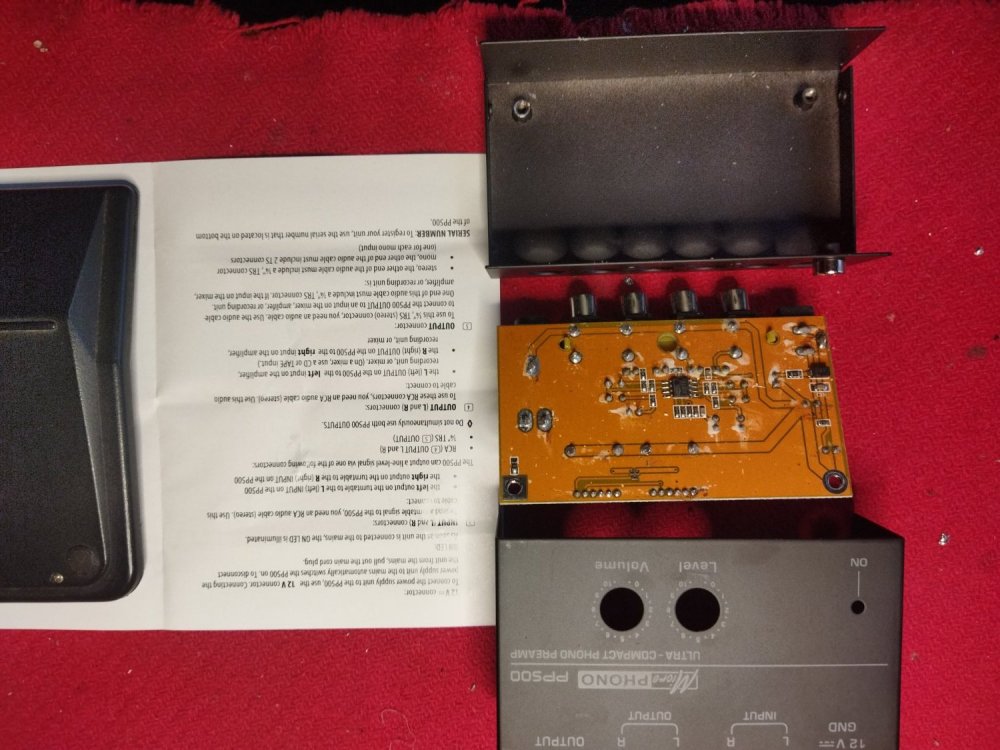

Не хочу новую тему открывать из-за малости одной, здесь поделюсь интересным опытом. Купил на Али сей аппарат из любопытства, благо цена смешная и есть информация, что некоторым такое нравится: Включил послушать, играет как-то, но тихо, мой УМ на полной громкости еле дышит, хотя корректоры со стандартным усилением (40 дБ) играют, на средней громкости, очень хорошо. Подал синус 1кГц и 5 мВ rms, на выходе 250 мВ, совпадает с заявленном в паспарту. Прогнал через анти-риаа - завал внизу и слегка завышен верх, меандр показал тоже самое. Конденсаторы в коррекции зелёные майларовые, надо менять, есть печальный опыт применения в пассивной коррекции, и питание надо поднимать, Вольт до 30, заменив электролиты, а то макс входной сигнал на 1 кГц 25 мВ. Операционник в схеме стоИт 4560R. Пока всё... PS - два нижних фото вверх ногами загружаются, извиняюсь, может, модераторы поправят))...
