Dalex

ОК. Попробую на следующей неделе запитать от бескомпромиссного трансформатора.

Да, я преднамеренно выложил именно это фото с маркировкой JVC на плате . Мотор, продполдагаю, изготовлен JVC. Хотя может быть что поставлялись и отдельные комплектующие, а мотор выпускался по лицензии или договоренности.

Нет что то не сходится. В вашей схеме после диодного моста 15 транзисторов, у меня на плате вижу или 10 или 11 транзисторов.

Проверил, обмотки мотора залиты лаком, будь здоров. Хотя это на вскидку, возможно какие либо витки внутри обмотки.

Спасибо.

Работа мотора в нормальном режиме.

ОК. Попробую на неделе более мощный транс.

Да, но при нормальной работе, ток плавает от 0,6 до 0,65 ма.

Нормальный транс в проекте установки. Развязывающий от Дим Димыча. Пока руки не дошли до установки в систему.

Согласен. Но, буквально еле заметное касание шеткой поверхности пластинки, дает результат Понятно, а что зудит.

Приобрел вертушку Micro Seiki DD-7, в других темах показывал. Отличный аппарат, ни кто в него не лазил, работает замечательно. Но есть одно но. Сразу даже не обратил внимание. 1. Пока нет нормального трансформатора, запитал вертушку от ТАН-5. (две обмотки в параллель по 80 вольт, токовая нагрузка 0,14А) +( две обмотки в параллель по 24 вольт, токовая нагрузка 0,19А) + 6,3 в 0,8 А. Первичная обмотка включена на всю, как говорится ,катушку. Имеем на холостом ходу - 108 Вольт при нагрузке (вертушка работает) - 102 вольта. Сетевое напряжение -230 вольт. Потребляемая мощность вертушкой, если верить шильдику - 16,5 Вт. 2. При включении на вертушке кнопки сеть возникает небольшое зудение на 1 -1,5 сек пока двигатель не войдет в режим. 3. При использовании щетки от пыли, когда касаешься пластинки также возникает зуд, пока не уберешь щетку. 3. При нажатии пальцем на диск, тем самым создавая нагрузку, этот зуд усиливается. 4. Посмотрел Вольтметром питающие напряжения. При максимальной нагрузке на двигатель пальцем происходит падение питающего напряжения после тан-5 со 102 вольт до 92 вольт (ну очень много). 5. Посмотрел амперметром. При начальном включении (нажимаем кнопку сеть на вертушке) ток в цепи питания возрастает скачкообразно до 150 ма, через 1,5 сек падает до 50 ма. На это время слышен зуд. 6. При нажатии пальцем на двигатель, двигатель обороты держит, а вот ток в цепи питания возрастает до 300 - 350 ма. Я описываю зуд - как дребежание пластины плохо стянутого трансформатора. Предполагал что это так себя ведет трансформатор в вертушке. Изначально в теме поиска информации я просил поделится документацией на дд-7, сказали что она яко бы идентична дд-40, но пока вижу что аппараты в области электроники разные. Но при разборе вертушки трансформатора не обнаружил. Предположил что может быть в обмотках двигателя. Разобрал, все ок, все пролитом лаком. Не знаю куда копать. Прошу, как говориться, совета друзей. Выкладываю фото аппарата.

И все таки Micro Seiki DD-7 и Micro Seiki DD-40 отличаются. Ищу схему управления мотором Micro Seiki DD-7. С ув. Александр.

Связка -перемотанная гзм-028+деревянный шелл+тонарм, по измерительной пластинке дали результат - резонанс 7Гц.

Шелл - натуральный, деревянный.

Вот и сбылась мечта... Место в стойке, взамен старого доброго Техникса, заняла так же старенькая, надеюсь будет такой же добренькой - Микра ДД-7

Написал в личку.

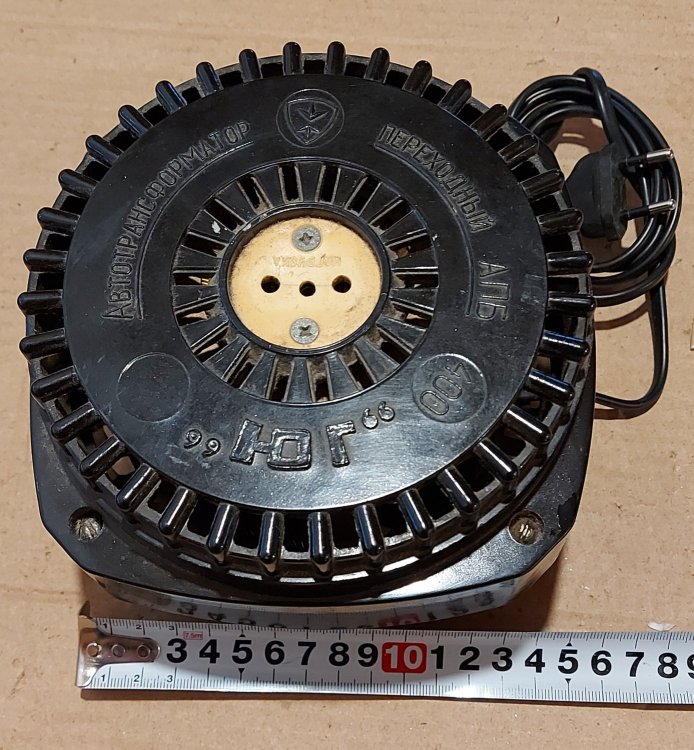

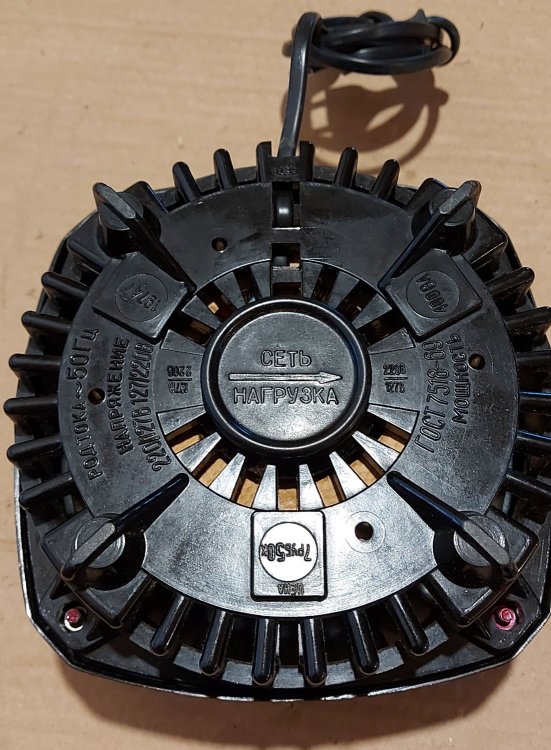

Куплю хорошего качества розетку для Японской техники. Нужно для такой вилки. Купил себе Микру дд-7 на смену Техниксу, необходимо сделать блок питания на 100 вольт. Не хочу резать Микровский сетевой провод. Приму в дар, обменяю на денежные знаки или на то что Вам нужно. С ув. Александр.

Моя прошлогодняя конструкция гибридного корректора с мс трансформатором и блоком питания в одном флаконе. Флакон - корпус от советской измериловки. Отделка корпуса - пленка. Люблю я такие корпуса.

Лучше не получиться. По другому только странички вырывать и делать сканы. doc00794920231113120549.pdf doc00795020231113120623.pdf

Все что есть.

Вытащить странички из книги не получается, на заклепках. Только фото.

Посмотрю. Не все тома есть в наличии.

Приветствую. Книги на работе. В понедельник посмотрю, если есть выложу информацию.

Спасибо.
