sovа, имейте терпение, человек сделает замеры а потом будем делать выводы но вы уже в корне не понимаете для чего шунт.

Нам важна не сама потеря емкости а качество её. И если от повышения частоты емкость не упадет разве это не результат? Я вот думаю что просто электролит его на вч уже не работает а с шунтом будет.

Да, да имеем 4 его издания, в курсе.

Подумаешь, Морган Дженс, а я Вася

На тех же 10 Гц и 10кГц и если возможно 100кГц. И напишите полное имя и номиналы основного и шунтирующего конденсаторов.

100:1 - Мне книга не авторитет. - 100:10

У него 1000 мкФ а не 100 и я написал 2 варианта шунта к тысячному это 10% т.е. 100 мкФ или 10 мкФ это 1%. Второго будет мало, нужно 10%. Замеры впрочем покажут результаты.

А вот вам и карты в руки у вас же есть измерительный прибор а у меня сейчас нет, был на работе а сейчас пенсионер. Подсадите 100 мкФ полипропиленовый шунтом или 10 мкФ и сообщите нам результаты.

В какой цепи?

Почему опять сглаживать переменку если тема "Как правильно шунтировать конденсатор"? BlackGate хороши сами по себе не только в фильтрации так ведь? Так вот согласно названию темы наша цель создать хороший конденсатор, не так ли?

Тема называется "Как правильно шунтировать конденсатор", а не мест установки блокировочных конденсаторов. Это ваши проблемы что нечем померить зато уверенности у вас не занимать.

Уважаемая sova, включите в измеритель иммитанса электролит и замерьте его емкость на частотах 10 Гц и 10 кГц без шунтирующего высокочастотного конденсатора и ним. Ручками, если ушки уже постарели...

Что имеем в cухом остатке? Снижение емкости электролитов на частоте 10кГц относительно 100Гц 20-30%, ставим шунтом высокочастотный конденсатор емкостью 10% от основной. Вот вся компенсация. Шунты к бумажным это украшательство в принципе но приятное. Перебором типа шунтирующего конденсатора в обоих случаях подбираем для своего уха качество сибилянтов.

Много мест применения конденсаторов так ведь профессор? А если это акустика? Поддерживаю.

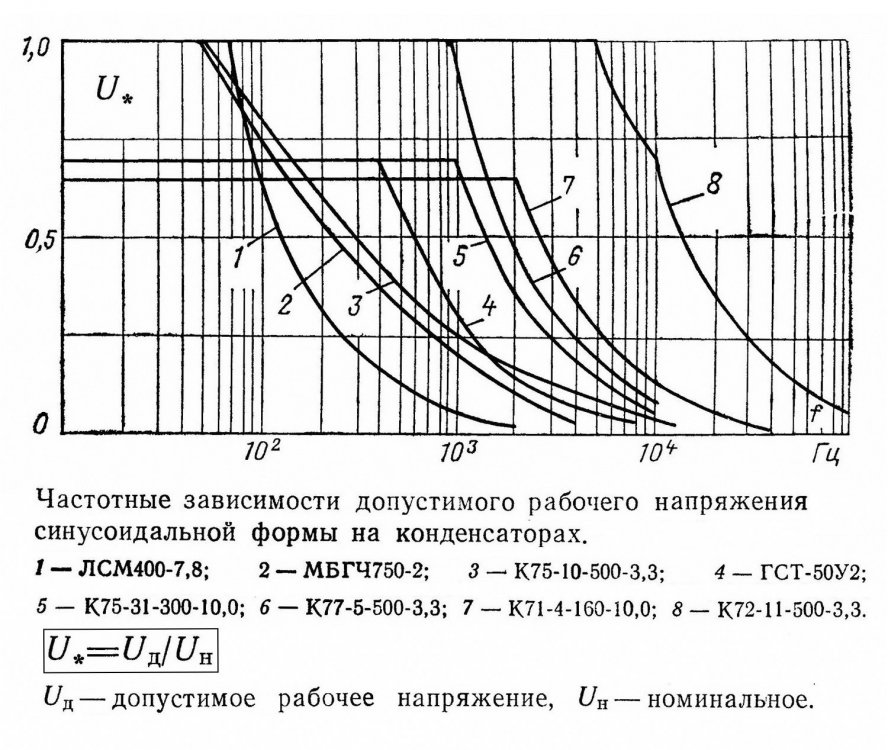

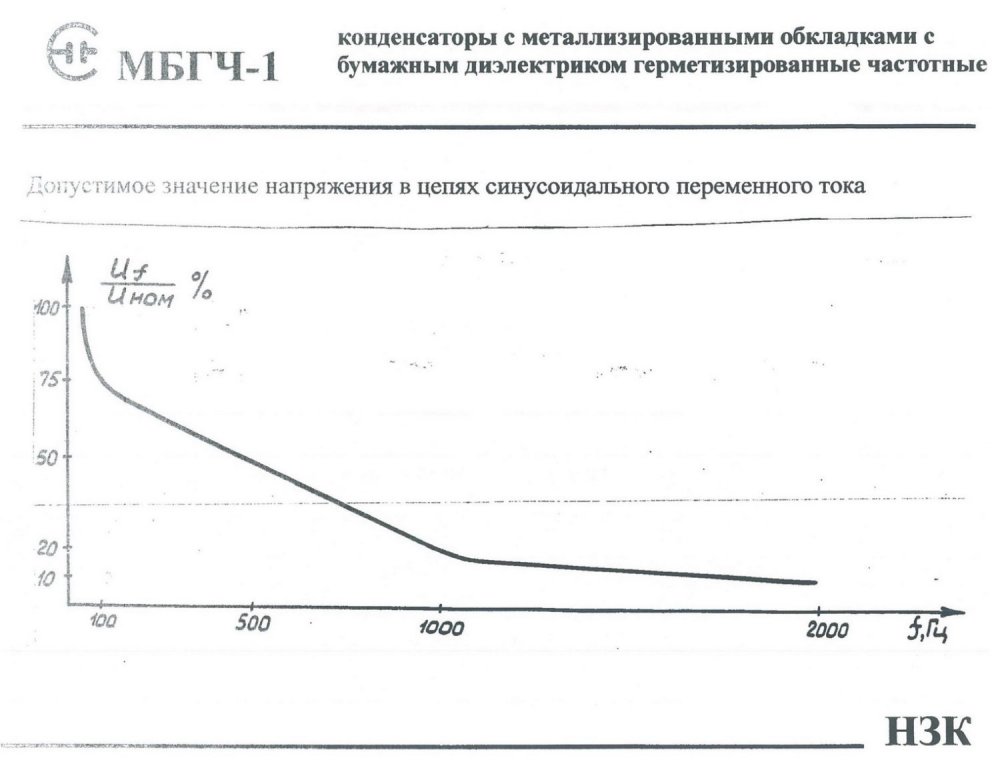

А какой толк ставить шунтом бумажный если он не игрок на ВЧ? Шунтом ставят более высокочастотный чем основной. И только скажите что график не о том... И даже полистирол недоконденсатор для шунтового. Остается фторопласт и слюда Кстати по таблице К77 не на плохом месте, хороши они оказались в акустике в НЧ и СЧ диапазоне, да и в катоде ламп неплохо.

Китай наше всё. Навскидку за 5 минут. Провод бескислородный покрытый серебром в тефлоновой изоляции, полипропиленовый, ХБ, ПЭТ, пеньковый шнурок и ... https://aliexpress.ru/item/1005004033751886.html?spm=a2g2w.favourites.mywishlist.95.5c714aa6W531jk&sku_id=12000027809404278 https://aliexpress.ru/item/4001010405214.html?spm=a2g2w.favourites.mywishlist.320.5c714aa6W531jk&sku_id=12000042591242040 https://aliexpress.ru/item/1005007369757322.html?sku_id=12000040462764069&spm=a2g2w.productlist.search_results.2.3bfc20c6tXwXND https://aliexpress.ru/item/1005006301371702.html?spm=a2g2w.detail.similar_rcmd.6.e91a2d15KQ8Xhe&mixer_rcmd_bucket_id=aerabtestalgoRecommendAbV2_testRankingNewFeaturesItemContext&pdp_trigger_item_id=0_1005002948474407&ru_algo_pv_id=341aa0-61b690-8c6b21-c1a679-1737633600&scenario=aerSimilarItemPdpRcmd&sku_id=12000036678803151&traffic_source=recommendation&type_rcmd=core

Не полировочных паст а самой полировки. Устранение ершистой поверхности, но после всё равно неплохо бы защитить проводник лаком на основе природного компонента, к примеру шеллака. Ну и в тему в аттаче статья А. Белканова "Разговор о кабелях". Раговор о кабелях (Белканов).djvu

Шунтирование конденсатора и подключение шунтирующих конденсаторов в схеме это не одно и то же.

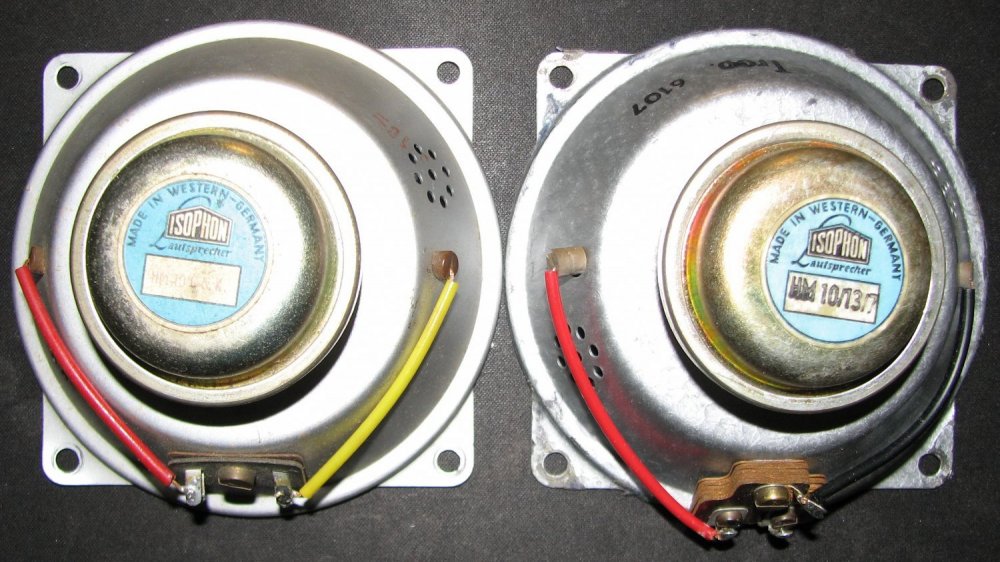

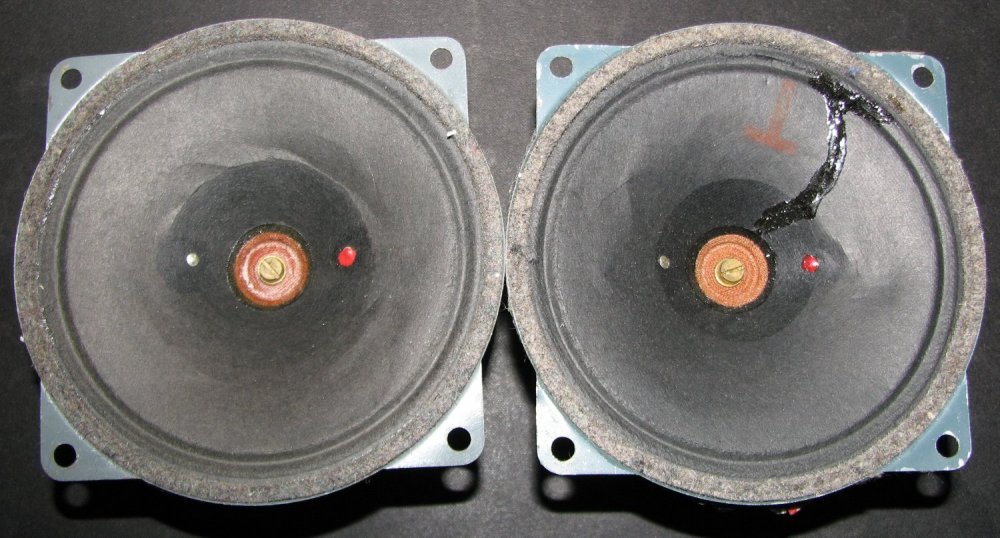

Isophon HM10137 пара 800р. Заклеенный играет, второй играет тихо.

А мне вот каатся что раздуваете из всего мыльные пузыри.

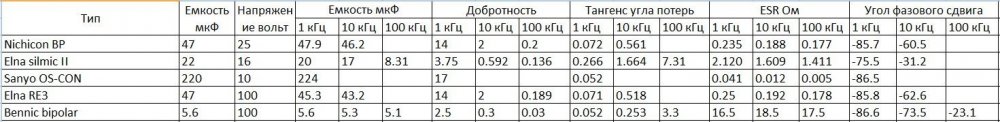

Не понятно что вы ищите, если конденсаторы с хорошим ESR, то вот они Если престижных фирм с так называемым своим почерком, то что их мерить они же предсказуемы.

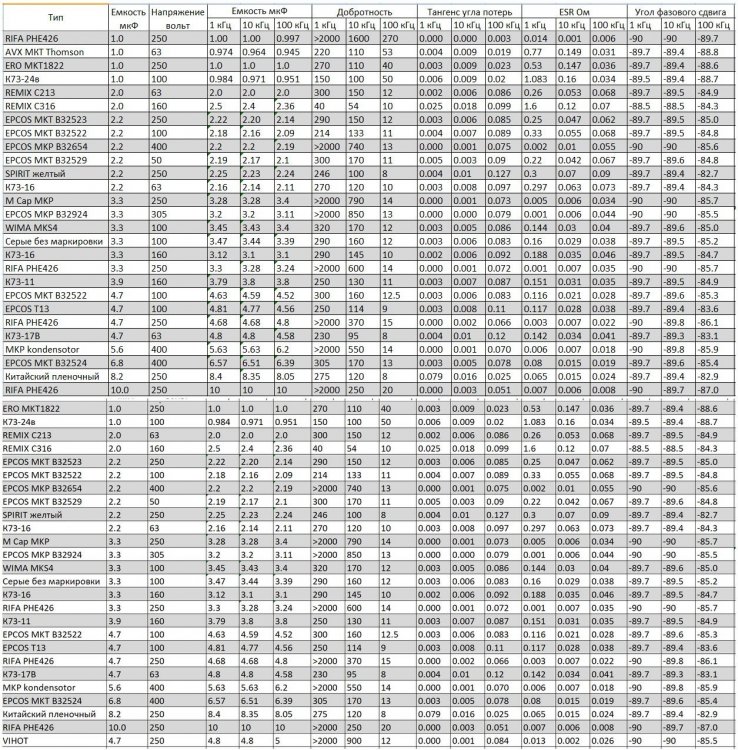

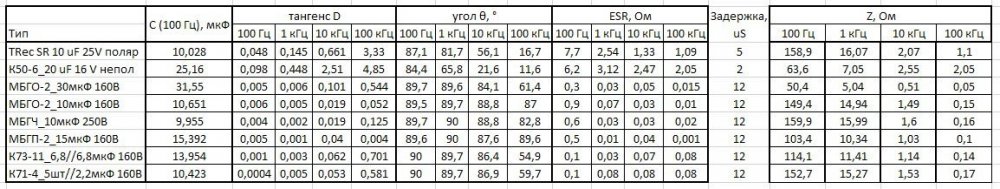

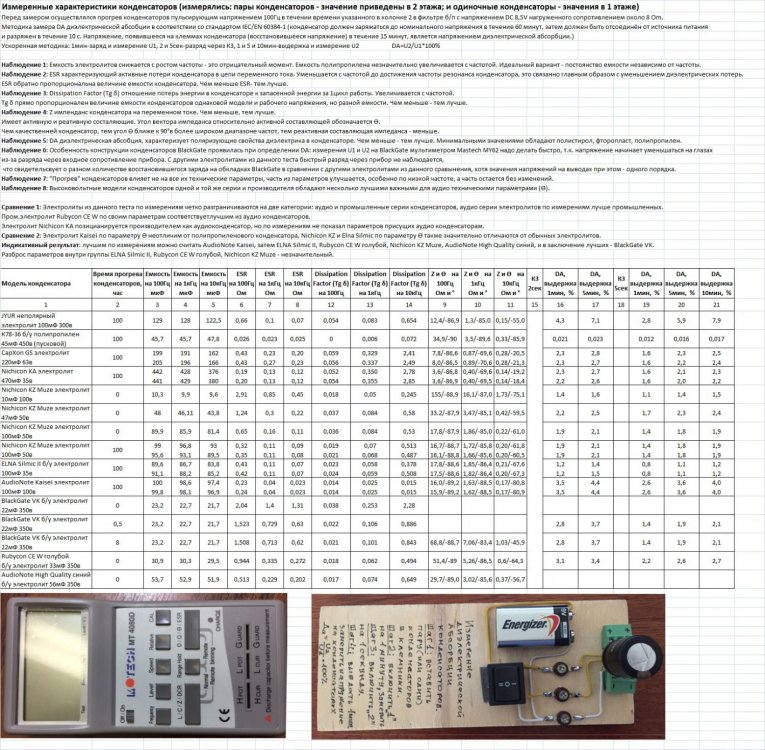

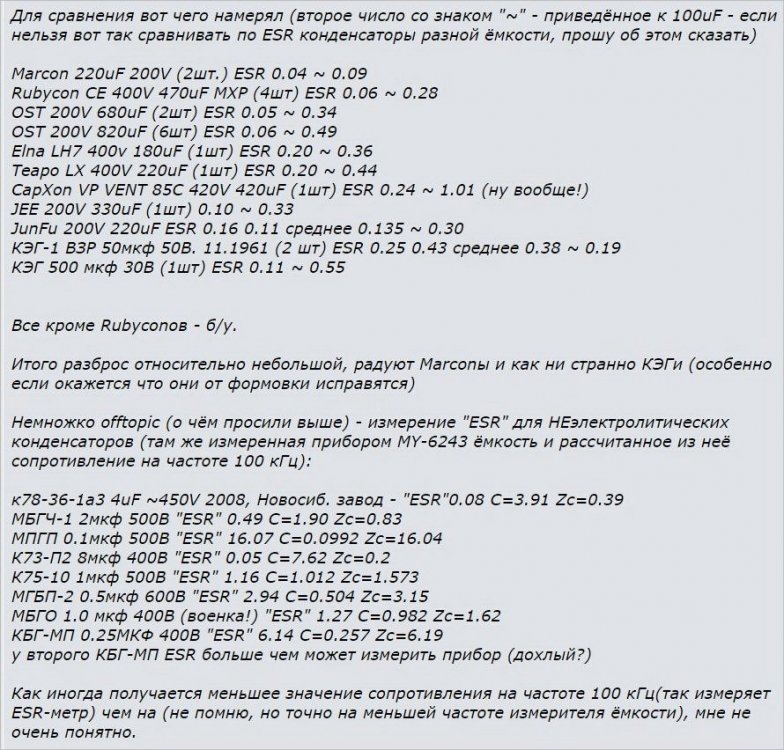

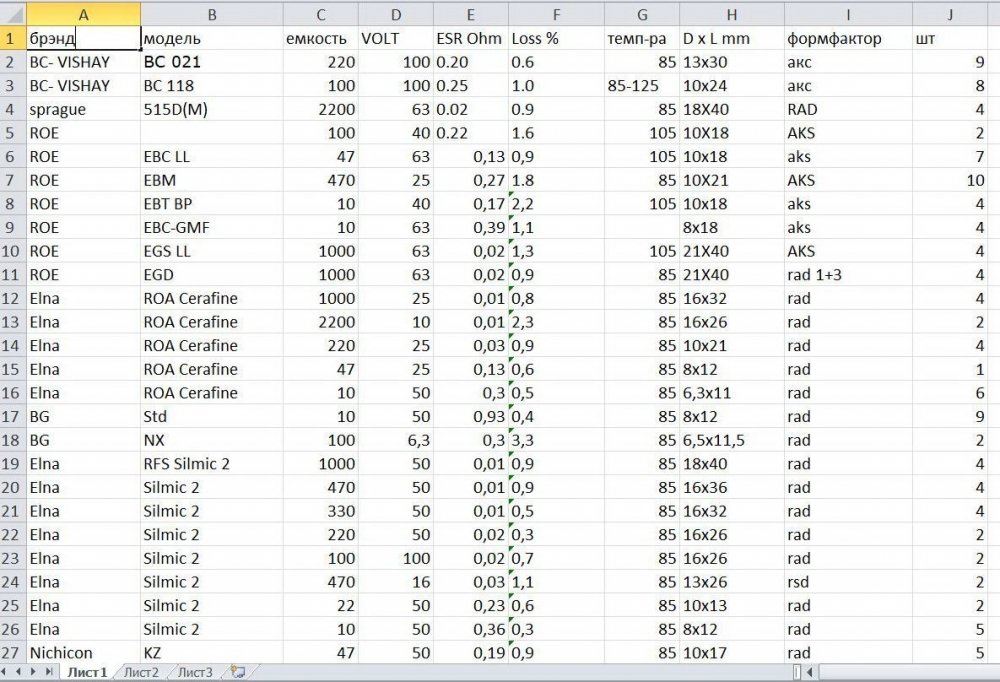

Вот тут на картинках есть примеры ESR может тебе пригодится.

1511(6Ж4), 1512(6П9), 1514(6Ж8), 1515(6П6С)

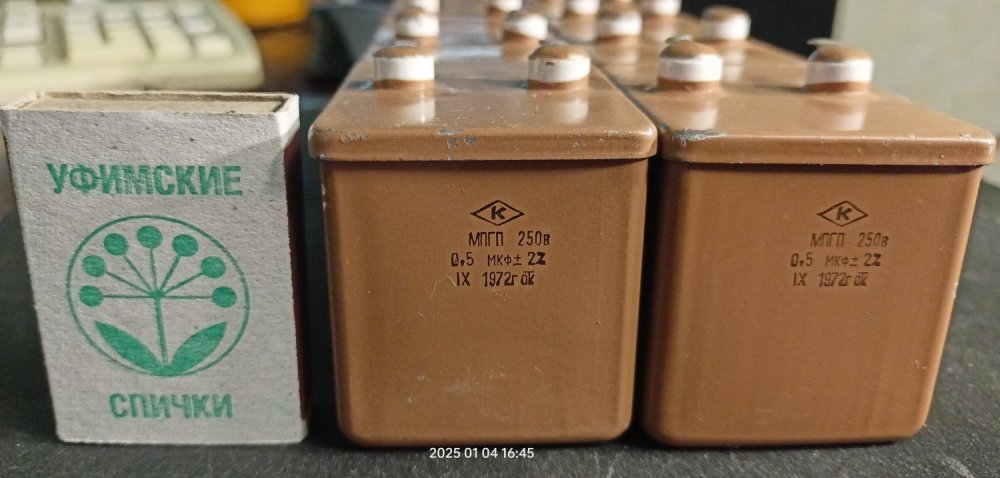

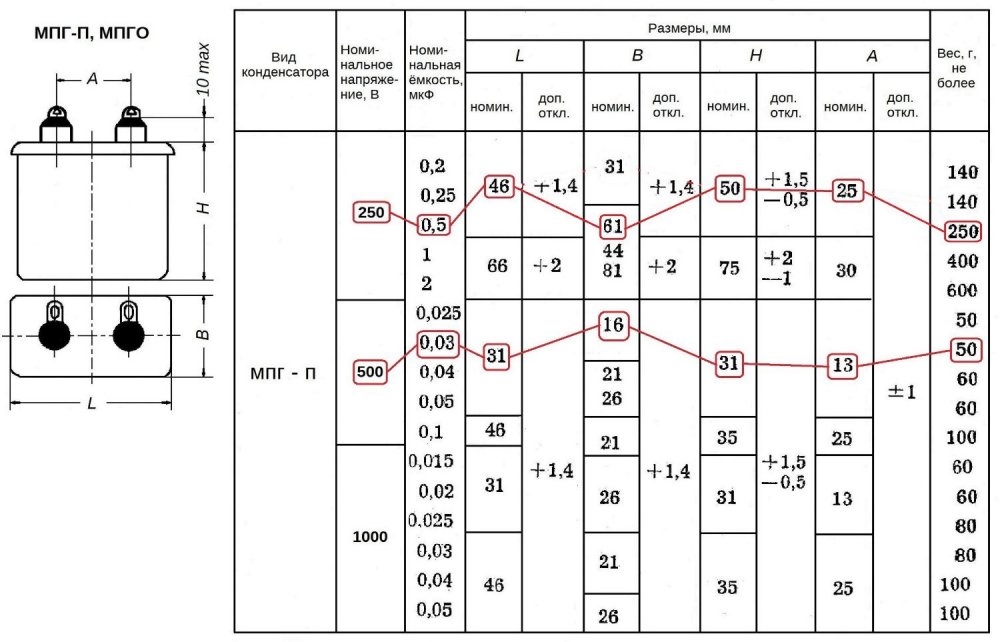

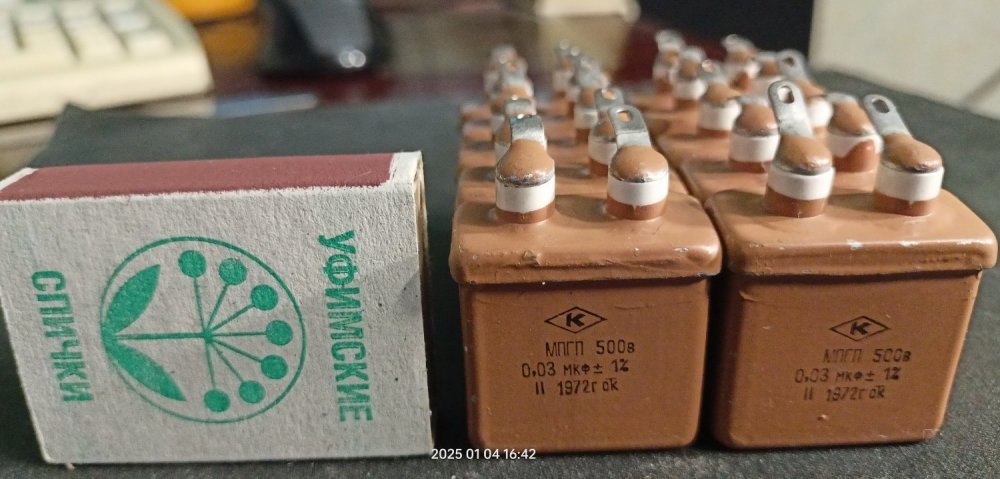

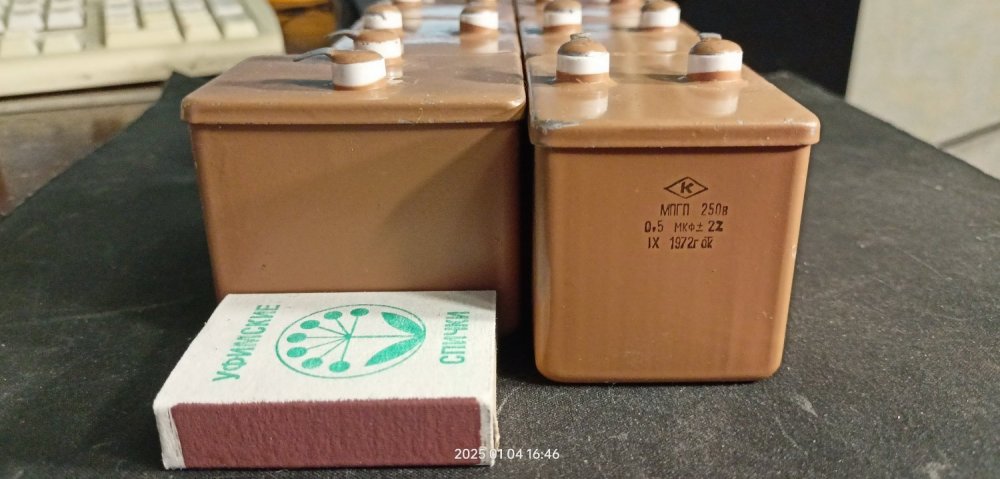

Конденсаторы МПГП - металлопленочные полистирольные герметичные 0,03 мкФ 500В - 10 шт. по 70р, 0,5 мкФ 250В - 8 шт. по 300р. Любой отправкой из Башкортостана.

https://drive.google.com/file/d/1Y5acSPsEr5a03hfZ3JsoGYKLAPDg7m4B/view?usp=sharing Правда я удаляю всякую рекламу в журналах для экономии места на компе. Вирусов нет, скачивайте без сомнений.
