  1. Здесь нужно смотреть параметры всей токовой цепи (в т.ч. активное сопротивление вторичной обмотки трансформатора), поэтому точный расчёт, на мой взгляд, затруднителен. Напряжения, указанные на схеме, скорее всего получены измерением в конкретной схеме.
  2. 18 Вольт - постоянная составляющая напряжения на резисторе 240 Ом. Но т.к. резистор включен до сглаживающих конденсаторов, через него течёт и переменная составляющая тока, за счёт этого на резисторе появляется сумма постоянной и переменной составляющих напряжения.
  3. Если б мне пришлось собирать усилитель для себя - выбрал бы вариант драйвера 76-непосредственная связь-71А-МКТ (именно такой вариант использовал драйвером для 2А3, хотя усиление "впритык").
  4. Эту тему смотрели?
  5. Вдруг кто-то не читал http://audio-db.info/AudioDB/BazaPraktiki/Usilenie/Transformatory/SposobyNamotki/5Mezhkaskadnyx
  6. Кстати, желающим самостоятельно рассчитать трансформатор стоит ознакомиться с книгой Васильченко Е.В. - Проектирование схем на компьютере. В ней есть рекомендации по расчёту звуковых трансформаторов ( в т.ч. межкаскадных) с примерами, есть и описание конструкции NC-20.
  7. Вообще-то неплохо было бы пограмотнее (и без грамматических ошибок) сформулировать вопрос (в т.ч. заголовок темы). При нормальной организации фиксированного смещения в цепи сигнала - только последний конденсатор источника смещения, при автоматическом - катодный конденсатор выходного каскада. Преимущества и недостатки рассматривались в литературе и на форумах много раз, у этого варианта много и сторонников, и противников. Основной недостаток - сложность и дороговизна МКТ, основные достоинства - снижение напряжения питания каскада, вариативность нагрузочной линии, возможность использования выходного каскада в А2.
  8. Для аргументированного обсуждения желательно всё же взглянуть на схему с режимами (ветка всё-таки в научно-техническом разделе).
  9. А может измерить полосу в реальном каскаде трансформаторов М.Фельдшера и ТПП287 (и заодно посмотреть реакцию на меандр), а потом уж делать какие-то выводы?

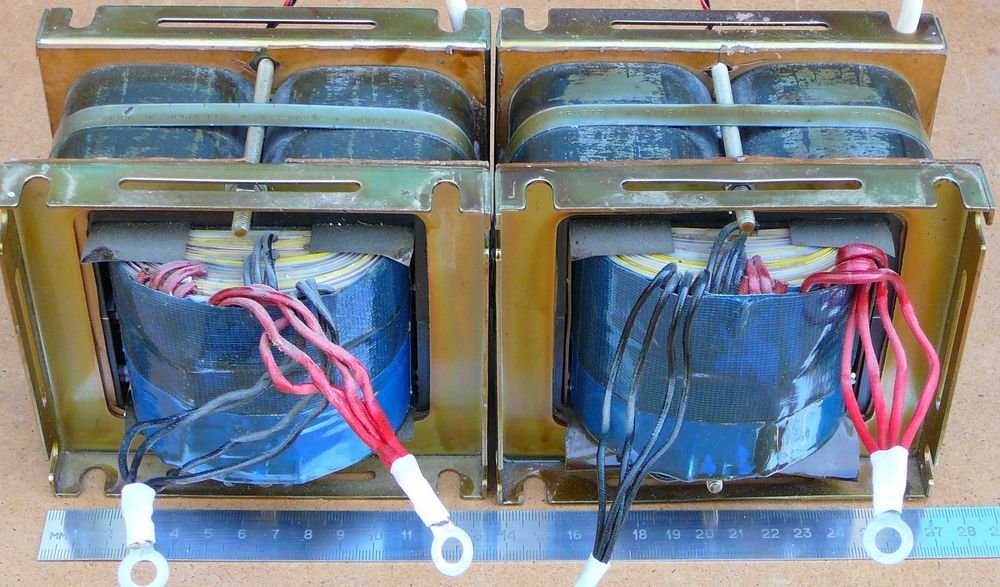

  10. Да, скорее всего из-за этого выходники Марка и проиграли типовым ТПП287
  11. По 6п41с на старом АП нашёл ещё две ветки: https://audioportal.club/threads/6p41s.1159/ https://audioportal.club/threads/usilitel-na-6p41s.2464/
  12. Vikt0r 1. Анодный резюк для ПОЛОВИНКИ (а я полагаю у вас именно половинка качает 6П41С) нужен около 100-120К. 2. В катод вставляете подстроечник на 3К (вместо аккумулятора) и крутя его наблюдаете за картинкой на осцилле, может быть что у вас ограничение на входе по сеточному току из-за малого смещения. Косвенно об этом свидетельствует также улучшение звучания с предусилителем. Если так, то добиваетесь отсутствия искажений смещением (1,8-2,0В), в катод такой же резистор+электролит на 1000+ мкф. 3. Фон может быть не только от питания, но и от неправильного монтажа. Проверить легко - впаяйте в разрыв анодной обмотки силового транса выключатель. Если на работающем усиле отключить анодное, то на 800 мкф батарее он еще "проедет" немного, но вполне достаточно чтоб понять - исходит ли фон он плохого выпрямления-фильтрации, или он конструктивный. Аналогично можно поступить и с накалом, но не думаю что в вашем случае фонит накал. VLADIV Приветствую! Поставил в анод 6н9с резистор 100 кОм амплитуда на переходном конденсаторе стала симметричной относительно оси х и стал не нужен пред.усил.Но на выходе тр-ра та же асимметрия. Может это недостаток одноактного усилителя, я где –то читал, но не в такой-же степени ,что заметно на экране осциллографа С1-68. Схема выходного каскада стандартная . Выходной тр-р R=228 Ом( активное) - 6п41с -Rкатода=642 Ом. Сетка на земле через 200 кОм. Как выправить верхнюю половину синусоиды, она параболической формы и меньше нижней? Нижняя половина идеальная. Спад на частоте 20кгц относительно 2кгц на выходе тр-ра небольшой.Намотал на железе ОСМ-0,063. 3526 витков первички 202-вторички. Укладчиков Алексей Приветствую. Я сам учусь помаленьку, но попробую помочь. Ограничение верхней полуволны - это скорее всего появление сеточного тока у 6п41с. У Вас смещение -42в, чтобы победить в некоторой степени, можно попробовать SRPP , или поставить катодный повторитель перед вых.лампой. Схема драйвера получится примерно как пред WIZARDа NEOPHITE: применительно к твоим деталям первый каскад на 6н9с, пусть с батарейкой, резистор в аноде подобрать по полпитанию на аноде. непосредственная связь с сеткой следующей лампы( 6н8с,6н1п,6н3п,6н23п,6н6п и проч - которые могут дать ток анода до 10-20 мА), анод -на Еа, катод- через резистор наземлю, Величина Rk2=Uk2/Ik2, пусть Л2-6н23п, Ik2=5ма,Uk2=150B - получим Rk2=30kOm.Можно попробовать 6н9с спараллелить половинки,но сильно это не поможет , можно попытаться поднять у нее анодный ток (подобрать батарейку и анодный резистор).Но все сводится к тому, что необходимо получить минимальное выходное сопротивление драйвера. Алексей Шалин В SE 6П42С применил SRPP на 6с3п(6с4п) усиление под 50 , R вых ок 0.4 ком, если достаточно для твоего источника, то попробуй поставь их. Сейчас мода пошла на 6П15П( ~ 6п9 октал) - можно попробовать их (пентодом - Ку около 60-75). Все вышеизложенное относится к режиму А2- с сеточными токами, Если хочешь А1 ,то необходимо поднимать анодное питание, для 6П41С рекомендуют Uak=330B,Ik=50-65mA,Ra= 4-5 kOm,смещение будет вольт 60-70. Если анодный транс домотать нельзя, попробуй подключить посл с вторичкой еще трансик вольт на 30 - 60 - получишь необходимую добавку. По поводу фона - как-то делал источник питания на 300в для звукового генератора, стояло: диодный мост на кд226г (а лучше на FR307), МБГО 20мкф*500В,дроссель,3*100мкф*350В К50-31,дроссель,3*100мкф*350В+2*20мкф МБГО. под нагрузкой ~200 ма пульсации крайне малы(милливольты) .В качестве дросселей я лично использовал пускорегулирующие аппараты от ламп дневного света на ток 0.37-0.43 А ( инд ок 1Гн, сопр 25-40 ом) настоятельно рекомендую , покупать их не стоит, но если есть возможность разжиться нахаляву- то очень хороши( если уж покупать ,то Д 2.5-0.28 и прочие ,или мотать самому ). Часто фон лезет из накала. Я делал стаб на КРЕН5А( именно на ней , а не на 7805): переменка 10В, выпрямитель, кондер тыщ на 10-20, кренка со стабистором КС113А в средней ноге,резистор к стабистору от "+" 510 ом- параллельно внутренностям кренки для увеличения тока через стабистор, на выходе 2200мкф*16в К50-35+4.7мкф*63В К73-17. Нагрузочная способность советской кренки - до 3.5 А, т.е. пару 6н9с+ пару 6н8с потянет легко. Среднюю точку накала получал двумя резисторами по 510 ом( можно и по 360-непринципиально), и ее на делитель анодного, 91 ком 2вт сверху, 10 ком 1вт снизу,зашунтированный 470мкф*63в, фона не было. Попробуй сначала просто накал приподнять на +30 от земли, добавь дросселей в анод, если не поможет-делай стаб по накалу. Спрашивай на Форуме, больше людей поможет. Обратись к МАИ по E-Mail, уверен, он поможет точно. Сейчас внимательно посмотрел, у тебя получается Uak = 264B , этого конечно маловато,сильно нелинейный получается режим. Смотри посты выше, режимы указаны – 320-330 в анод-катод. И Ra=5kOm , у тебя Ктр = 17.5 , при нагрузке 8ом дает 2.5кОм , тогда необходимо ставить 2лампы впараллель. попробуй поднять анодное и применить"автофикс" - катод сидит на земле, А к сетке подводится ОТРИЦАТЕЛЬНОЕ НАПРЯЖЕНИЕ ЧЕРЕЗ РЕЗИСТОР 100 Ком от конденсатора 100мкф, заряжаемого отрицательными импульсами через диод с резистора,включенного в разрыв между диодным мостом и землей ДО ПЕРВОГО анодного конденсатора. Подробнее - ищи на Форуме и у Сергеева Сергея. Отличительная особенность Автофикса - получение большого напряж смещения при незначительном снижении анодного. Потом, если будешь применять доп трансформатор, то можно сделать фикс со стабилизацией анодной мощности- материалы У Клауса ( сайт Клаусмобиль) Кстати, почему первая 6н9с – можно попробовать 6ж4 триодом – усиление приличное и Rвых небольшое . Я лично больше люблю SRPP. Замечательно работала схема на 6с3п+6ж9п(триодом и пентодом), усиление – ровно 50. Как вариант внизу 6ж43п триодом, сверху 6ж11п-пентодом, усиление будет под 70, вых. сопр – менее 100 ом. Главное - не наличие мозгов, а умение хоть иногда ими правильно пользоваться
  13. lintech Сопротивления развязки не ставлю - не вижу смысла :) 2Arkadi Попробовал режим предложенный Вами ( 320в 55ма ) - очень хорошо поёт, если честно не ожидал такого результата :) Ra у меня 6200 ( другого транса под рукой нет ) межкаскадный кондёр КБГ-М2 0.1мкф 600в, маловат, надо бы добавить, смещение фиксированое 56в. Arkadi Это уже хорошо! Померяйте пож. как можно точней осцилографом, если это возможно, амплитуды полуволн на первичке вых.транса. Мне интересно какие на этой нагрузке искажения на Вашем экземпляре лампы. lintech Осцил к сожалению у меня пока что примитивный, так что измерить пока не смогу. На днях попробую спектролабом глянуть. Вчера вылетел мосфет в стабе и на лампу пёрло 365в ( я сразу не заметил ) и смещением выставил ток 55ма - анод как ни вчём не бывало, ни капельки не покраснел :) Крепкая однако лампа :) Arkadi Некоторые экземпляры 20 ватт тоже держат. VLADIV Приветствую. Наконец-то собрал усилитель на 6н9с+6п41с SE.Напряжение питания=320 в,автосмещение,это из-за того что не смог приобрести компьютерный стабилизатор.Напряжения на оконечном каскаде распределились так . На первичной обмотке тр-ра-14в,на лампе-264в,на катодном сопротивлении R=642 Om -42в.Ток покоя=0,066А.Рвыхода=3,5-4,0 ватта. Звучание от СД-проигрывателя -без искажений ,но мал динамический диапазон.Через предварительный усилитель-всё отлично. На осциллографе не нравится неодинаковая площадь верхней половины синуса.Наступает раннее ограничение по плюсу. Это начинается с анода 6Н9С.Менял R анода с 47 ком до 51 ком-не помогло.В катоде стоит аккумулятор 1,278в. Помогите пожалуйста.Как выправить синусоиду покрасивее.Как избавиться от фона-накал отдельный ,средняя точка на земле,в питании 800мкф.
  14. Tommy ... хотелось бы тоже отметить предельно развернутые и ясные ответы и описания Алексея, респект! 3 раза :ku) Относитольно содержания, то по некоторым нюансам у других могут быть и иные мнения ;) DIM Типа: "Мнение автора может не совпадать с мнением редакции" ;) Тем не менее - вполне "тянет" на статью.;) Спасибо. :) С уважением, Дмитрий Чуманов. illarionovsp 5 лет мучаю 6П41С, правда в PP UL клаcc AB1. В журнале "Радио" вычитал, которому я не верю, хотя и читаю лет 50. Вообще то импульсные лампы почему то хороши в УНЧ. В большом сомнении был, уж больно ВАХи загнутые. Пошёл на рынок, а там 6П41С море дёшево. Купил 10 шт. одной партии. Панельки из телевизоров добыл. Собрал и о чудо! Звук чистейший, прозрачный. Я такой звук только у ГУ50 слышал. Хотите SE, но только триодом, трансформатор ШЛ на 250 Вт минимум, лучше 400 Вт. Успехов! lintech Вот прикинул по выложенным McRAMом ВАХам рабочую точку: на аноде 260в, смещение -40в, ток 55ма, Ra 4кОм. Вроде бы всё красиво, но смущает что правая часть нагрузочной прямой косается оси Х. Искать другую рабочую точку или в этом ничего страшного нет ? Arkadi Чтобы полностью использовать эту лампу лучше немного увеличить сопр.нагрузки и рассеиваемую на аноде мощность до 18 ватт. Режим примерно такой: Ra-5k, Ug1-57V, Uao-320V, Iao-55mA, Pout-5,5W, Kh-5%. Я пользовался другими ВАХ-ами, но они с этими примерно похожи. lintech Спасибо, если получится - то сегодня попробую режим предложенный Вами. Если не секрет - что у Вас в драйвере стоит к 6П41С ? Arkadi Драйвера не было. Я не доводил это до звука. Но в скором времени планирую это сделать. Для того чтобы советовать драйвер, нужно знать чувствительность и данные твоего источника питания, если он уже имеется в наличии, если еще нет, то тогда будет легче. lintech Источник пока что юсб звуковуха на пцм2702, выход у неё примерно вольта полтора амплитудного, драйвером думаю поставить 6С4П в таком вот режиме: резюк в аноде 12кОм ( точнее 11666 Ом -но хдеж его такой взять ), на аноде 160в, смещение 1.75в, ток 14ма, как раз под Ваш режим получается примерно 70в амплитудного, при амплитуде тока 6ма. Требуемое анодное напряжение 330в, что очень кстати при рабочей точке 6П41С 320в - можно использовать один источник питания и на драйвер и на выход. Arkadi В таком случае, на первый каскад получится подать только 280-300в, т.к. на сопротивлении развязки упадет некоторое напряжение. Лучше будет с межкскадником и другой лампой.
×
×
