юрий робертович

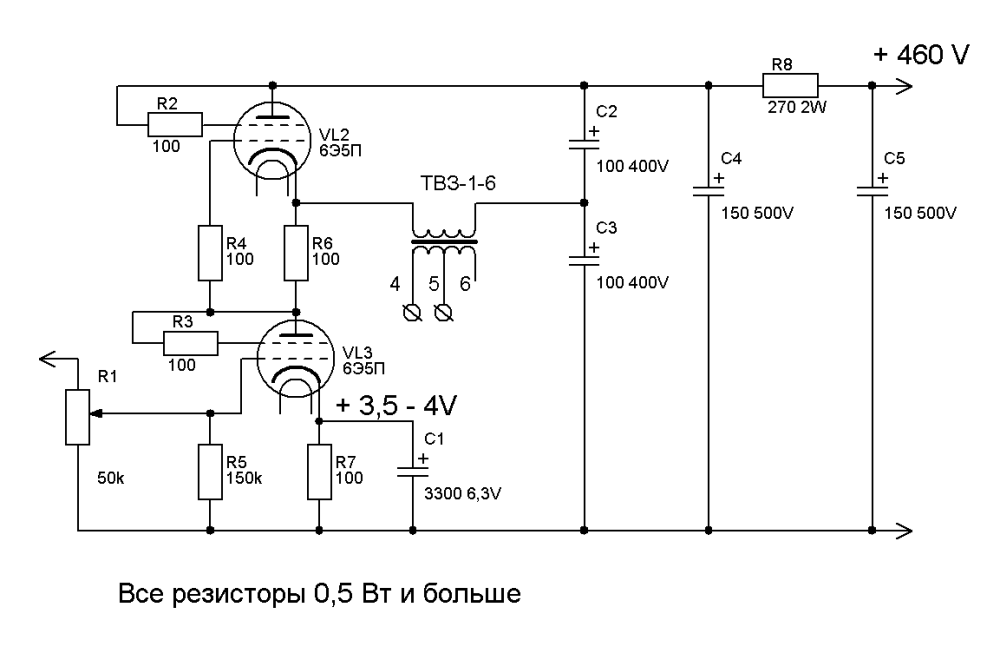

С ультрапатч конденсатором, и ТВЗ1-1, прямоугольник с калибратора осциллографа 2 кгц, выход усилителя 1,5 вольта, фронты устраивают. От Маяка на ТС-26, железо ШЛ19*33 есть, показывал уже

А в Перми и на Урале самогонку любят, чистая как слеза

Хорошо ультрапатч конденсатор

Сергей, ПОЗДРАВЛЯЮ! Нас не догонишь!

из Википедии Пове́рхностный эффе́кт, скин-эффект — эффект уменьшения амплитуды электромагнитных волн по мере их проникновения вглубь проводящей среды. В результате этого эффекта, например, переменный ток высокой частоты при протекании по проводнику распределяется не равномерно по сечению, а преимущественно в поверхностном слое.

Скин эффект на звуке НЕТ, опять очередная байка.

Я просто, но некрасиво, в катоды обеих вых. ламп, катодный резистор и конденсатор в каждую лампу, безпроигрышный вариант, когда ламп мало

Да уж разбираюсь я... "Зато мы делаем ракеты И перекрыли Енисей, А также в области балета, Мы впереди планеты всей", Юрий Визбор

Эти лучше, Перепелкина прошу НЕ комментировать https://sound-au.com/project03.htm https://sound-au.com/project3a.htm

Почти 10 лет уже, новосиб 6н6п-И все стоят, и не хуже 5687, сделал специально для неверующих

Фотон и 6н6п-И все коробчатые

Фрязинских не было, мне Фотон нравятся, но фото два варианта анода

Слева, 6н6п-И, очень хорошая

Олег, Владимира Перепелкина спросите, у него "все ходы записаны", даже которых никогда и не было...

Импульсные устройства "6.2. Искажения в усилителях Основным качественным показателем усилителя является точность воспроизведения формы усиливаемого сигнала. В идеальном усилителе форма сигнала на выходе должна точно повторять форму входного сигнала. Отклонение формы выходного сигнала от формы сигнала, подаваемого на его вход, называется искажением. В усилителях различают два вида искажений – линейные и нелинейные. Оба вида искажений изменяют форму входного сигнала, но причины их появления различны. Линейные искажения обусловлены зависимостью модуля коэф­фициента усиления напряжения или тока, а также фазового сдвига между входными и выходными величинами от часто­ты входного сигнала. Линейные искажения можно разделить на частотные и фазовые. Форма сложного сигнала на выходе усилителя, работающего в линейном режиме, будет отличаться от входной в том случае, если гармонические составляющие входного сигнала будут усиливаться в усилителе неодинаково, а также, если вносимые усилителем фазовые сдвиги будут различными для отдельных гармонических составляющих. Вызываемые указанными причинами изменения формы выходного сигнала на­зывают соответственно частотными и фазовыми искажениями. Частотные искажения – это искажения, обусловленные изменением значения коэффициента усиления на различных частотах. Идеальная АЧХ должна иметь одинаковый коэффициент усиления во всем диапазоне рабочих частот. Реальная же характеристика имеет «завалы» на частотах, близких к границам диапазона рабочих частот. Снижение коэффициента усиления на низших частотах объясняется возрастанием емкостного сопротивления разделительных конденсаторов хC = 1 / wC по мере снижения частоты сигнала. Снижение KU на высших частотах объясняется влиянием паразитных емкостей «коллектор – база», «коллектор – эмиттер» и «база – эмиттер», а также паразитных емкостей, которые возникают при монтаже. Эти емкости на высоких частотах приводят к закорачиванию транзисторов и снижению усиления сигнала. Для количественной оценки частотных искажений используют коэффициент частотных искажений (M), равный отношению коэффициента усиления на средних частотах (Kср) к коэффициенту усиления на данной частоте (K¦): M = Kср/ K¦. Поскольку наибольшие частотные искажения имеются на границах рабочего диапазона, то при расчете усилителя задают коэффициенты частотных искажений на низшей и высшей частотах, т.е. Mн = Kср/ Kн и Mв = Kср/Kв. Частотные искажения в усилителе всегда сопровождаются появлением фазовых искажений. При усилении синусоидального сигнала с неизменной час­тотой линейные искажения не играет большой роли: на одной определенной частоте всегда можно добиться доста­точного усиления, а фазовые сдвиги скомпенсировать. Проблема линейных искажений возникает тогда, когда сигнал имеет сложную форму. Для такого сигнала фазочастотные искажения не менее, а часто более существенны, чем амплитудно-частотные. Фазовые искажения не влияют на спектральный состав и соотношение амплитуд гармонических составляющих сложного сигнала, а вызывают изменение его формы в результате различных фазовых сдвигов, возникающих у отдельных составляющих сигнала после прохождения через усилитель. Влияние фазовых искажений на форму сигнала, состоящего из двух гармоник, упрощенно поясняется на рис. 6.7, а и б. Построение проведено при условии, что коэффициент усиления не зависит от частоты, но для второй гармоники усилитель вносит сдвиг фаз на угол φ = π/4. Из графика (рис. 6.7, б) видно, что форма выходного сигнала очень сильно отличается от формы входного, следовательно, большие фазовые искажения не менее существенно, чем частотные, влияют на качество работы усилителя. Фазочастотные искажения отсутствуют при отсутствии относительного сдвига гармоник. Для этого должно соблюдаться условие: jn = nj1. Это условие выполняется, если фазочастотная характеристика линейна (рис. 6.7, в): j = aw В отличие от линейных искажений, нелинейные искажения в усилителях обусловлены наличием нелинейных элементов, в первую очередь, транзисторов и ламп!", и тд…

Как всегда,"Бумага и не такое стерпит. Усилитель мощности убогий", сказал г-н Перепелкин, не он же делал...

https://elektro.jofo.me/word/1880196

А почитать? https://elektro.jofo.me/1880196.html

РГ от Брига, он вечный

У меня тоже плотная, корпус от Аккорда-стерео. Вых. ТВЗ и силовой транс подарил Дмитрий Симонов РР транс Ш20*40, первичка 2325вит+2325вит диаметр 0,25мм, намотан со средней щекой, вторичка 2*0,69вит 0,69мм, r акт=135+135 ом, Rа/R нагр=12 ком/8 ом Силовой транс на железе ТСШ-160 просверленное

В катодах вообще не люблю эл. конденсаторов, мне лучше лишнюю лампу(триод) поставить

Источники бесперебойного питания IPPON, если знаете, выпускают неплохие ИБП, помимо фильтров и мелочевки...

Цена даже сейчас от 500 руб, в любом магазине для компьютеров Что хамим?

Купил года 3-4 взад сетевой фильтр Ippon на 6 розеток, и все.

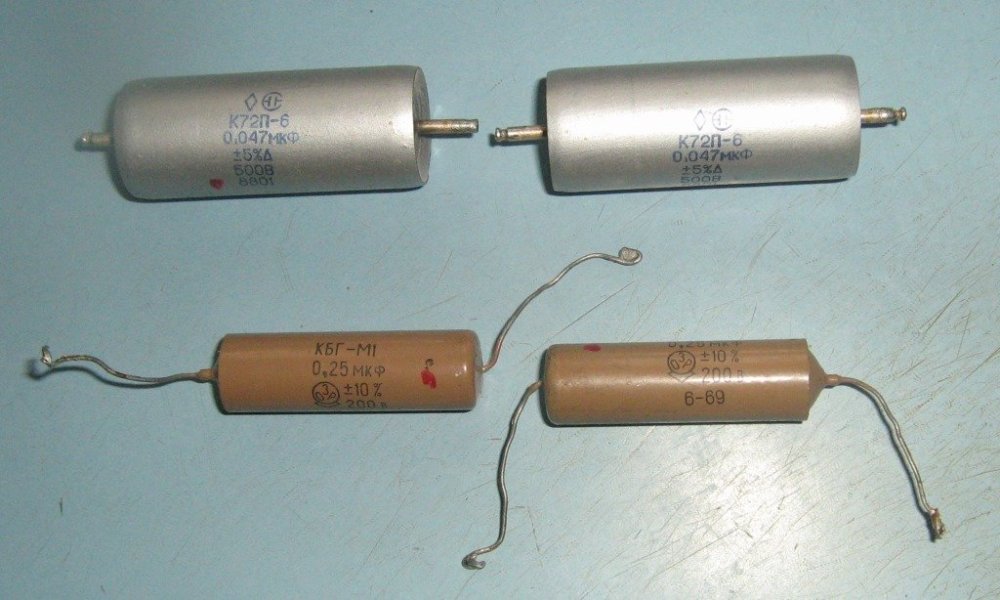

В любых сочетаниях, два верхних Димы остались, два нижних КБГ-М1, левый магнитит, правый НЕТ, хоть вдоль, хоть поперек ставь, все одно бумаго-масло maximka "Я кстати давно оцениваю деталь в усилители, а не из чего она, и не по цени и брэнду, прозрел как то" , хоть в чем, но ПРАВ!
