Dynaco ST 70

Ollleg

By Ollleg
in Help for beginners

 Share

Recommended Posts

Ollleg Mentor

Ollleg

Posted
Posted

Очень давно лежит квартет тесловских EL34 , как то даже несколько раз пробовал на них однотактники собирать,

но пришёл к выводу - им самое место в двухтакте.

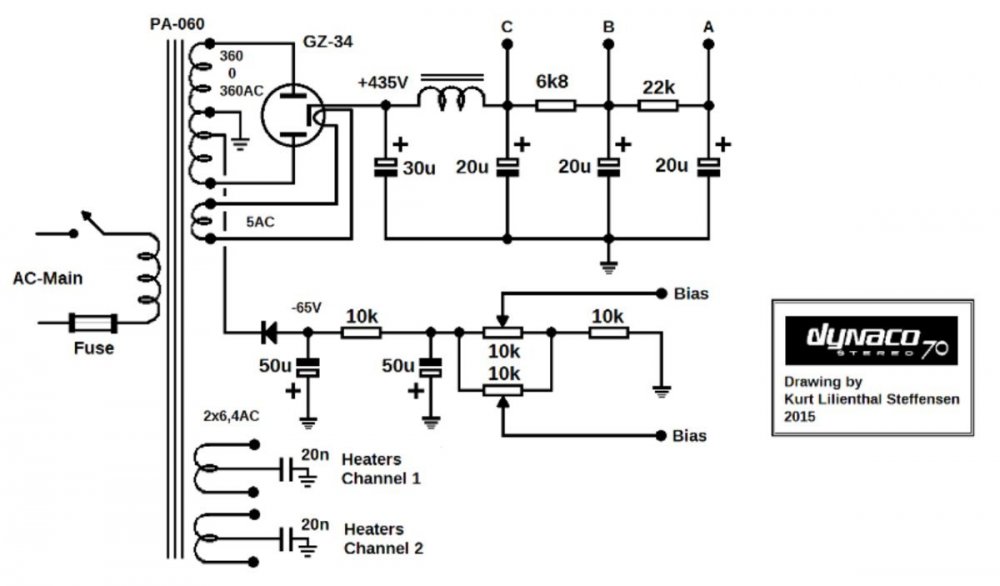

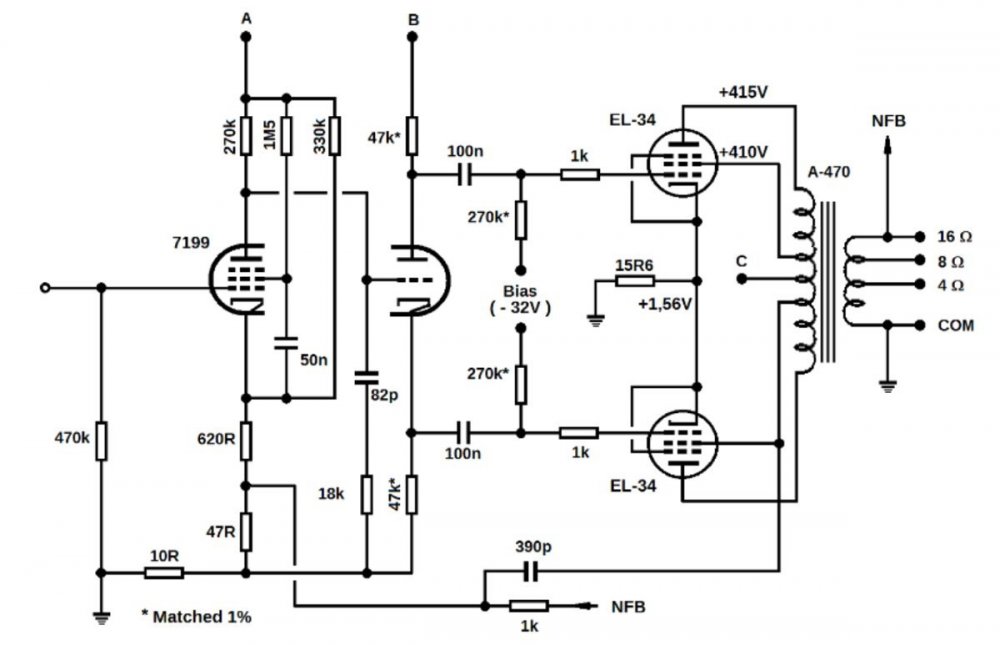

Со схемой определился (подсказали).

======================

001.thumb.jpg.c19130dca032d65f8f6d1edaab3139de.jpg001-.thumb.jpg.19911245024ccf9a1fb1b4a969ac8d74.jpg





7199 - редкая лампа, скорее всего придётся заменить на 6Ф1П или нечто подобное.

Вместо GZ-34 наш аналог 5Ц3С (возможно пару, вместо одного)

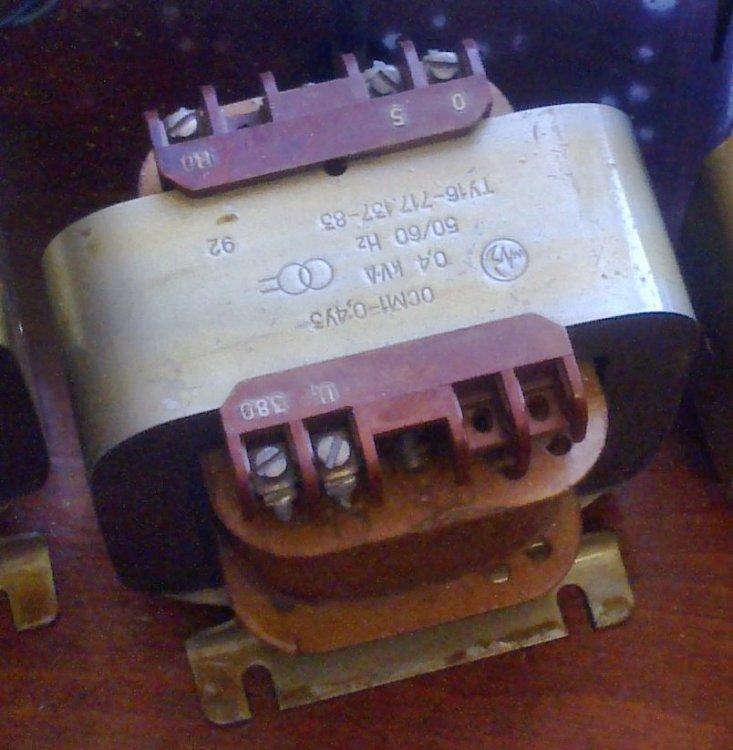

В наличии имеются три трансформатора ОСМ-0.4,

есть желание из два пустить на выходные, оставшийся на анодник , накальный будет отдельно.

Двухтактные вых. трансформаторы ни разу не мотал, могу конечно и сам рассчитать (наверное ?), но очень хотелось бы получить помощь от профи .

Если получу расчёт и анодного (вторичка строго 1 +1 с учётом увеличивающегося диаметра  для равенства по сопротивлению,

будет вообще шикарно!

Можно обсудить и конденсаторы, хуже от советов не станет.

В общем, тему хотелось бы развить до уровня " начинающий заглянул на форум, прочитал, всё понял и решил собрать)

С уважением ко всем,

Олег.

--------------------


Stan Marsh Mentor

Stan Marsh

Posted
Posted
10 часов назад, Ollleg сказал:

придётся заменить на 6Ф1П

Да, надо только режим прикинуть.



10 часов назад, Ollleg сказал:

Вместо GZ-34

Пару шустрых диодов.



10 часов назад, Ollleg сказал:

вых. трансформаторы

Проще будет изготовить ТВЗ без отводов на UL.

Ollleg Mentor

Ollleg

Posted
  • Author
Posted

Станислав, хотелось конечно иметь возможность переключения обоих режимов - и ультра и триодное.

К кенотронам у меня страсть, люблю 5ц3с, да и запасы 50-60г с хранения имеются, грех не использовать....

Ollleg Mentor

Ollleg

Posted
  • Author
Posted
8 минут назад, Stan Marsh сказал:

Проще будет изготовить ТВЗ без отводов на UL.

п.с. Сложнее меня не пугает, мотать умею.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
32 минуты назад, Ollleg сказал:

хотелось конечно иметь возможность переключения обоих режимов - и ультра и триодное

Это хорошо, но пентод/триод тоже смотрелось бы логично. Естественно, с общей ООС. С 6Ф1П может быть примерно так:

ФИ 6Ф1П.png

Stan Marsh Mentor

Stan Marsh

Posted
Posted
57 минут назад, Ollleg сказал:

приходилось сравнивать в этом усилителе 6Ф1П с E182CC /7119 ?

Их в первый каскад не поставишь, чувствительность усилителя будет никакая. У них Кус будет в районе 20, ФИРН усиления не даёт, и 30 вольт амплитуды для раскачки оконечного каскада у нас получатся только при напряжении на входе усилителя более 1,5В. А нам ещё ООС вводить!

  • Like (+1) 1
Valinor Local

Valinor

Posted
Posted
16 часов назад, Ollleg сказал:

Со схемой определился (подсказали).

Спасибо, схема действительно интересная и без излишеств.

Хочу задать несколько дилетантских вопросов:

Как в данном случае правильно будет использовать выходной трансформатор, у которого нет отводов для ультралинейного включения?

Для чего необходим конденсатор 390 пФ в цепи обратной связи, идущий на первичную обмотку выходного трансформатора? Обычно в цепи обратной связи конденсатор просто ставится параллельно резистору для подавления возбуждения на ВЧ?

27 минут назад, Климентий сказал:

Мониторил авито, 6ф1п не самая распространённая и не дешевая, как другие мелкие лампочки...

А я на истоке сразу посмотрел, вроде вполне бюджетно: http://www.istok2.com/data/691/

Stan Marsh Mentor

Stan Marsh

Posted
Posted
16 минут назад, Valinor сказал:

Как в данном случае правильно будет использовать выходной трансформатор, у которого нет отводов для ультралинейного включения?

В пентодном включении ламп и с ООС,

  • Like (+1) 1
  • 1 month later...
юрий робертович Local

юрий робертович

Posted
Posted

Не Dynaco, но тоже хороший

http://easytubeamp.com/poslednee-puteshestvie-usilitelya-jadis-da30/

http://easytubeamp.com/wp-content/uploads/2015/03/Jadis_30_Upgrade_001.pdf

http://easytubeamp.com/wp-content/uploads/2015/03/Jadis_30_Upgrade_002.pdf

http://easytubeamp.com/wp-content/uploads/2015/03/Jadis_30_Upgrade_003.pdf

Взял за основу, получился такой

АЧХ при 6 Вт: 20Гц 0дБ, 20кГц -1,7дБ

Uвх=0,5 В RMS

Нагрузка 4 Ом (можно  4-8-16 Ом)

ТВЗ применены готовые, ТВТ43, от звук. генераторов.

Кенотронное питание, EZ81 2шт.

Комплектация: К40У-9 раздетые(Дим Димыча), ПТМН, ВС, С2-13, Ничикон.

Фазоинвертор по схеме Шмидта, скорострельность бешеная. Усилитель "всеяден", отлично воспроизводит рок, джаз, бардов, классику... Большая вых. мощность позволяет слушать даже на АС типа С-90 и пр. Басы - это его, для РР просто замечательно.

Силовой транс стоит от Василия(Карта), 150Вт. В подвале два фильтра C-L-C, 20мкф-2Гн-1200мкф. Питание +350в, два канала.

Года четыре-пять уехал к новому хозяину, доволен.






Ollleg Mentor

Ollleg

Posted
  • Author
Posted
56 минут назад, Xрюн222 сказал:

Олег, забыл ещё с прошлого раза - а чем "не пошла"  схема Ревокс на ел34? ?Revox-59-E-Schematic.pdf

Никита, я особо не перебирал схемы, посоветовали как хорошо звучащую, что выше, на том на данный момент...

Я двухтактники вообще не собирал. Трансы вых. двухт. тоже не мотал, но тут Дим Димыч поможет с расчётом и подскажет.

Вообще у меня с этим (от а до я усилитель) всё долго происходит.

Ещё на старом АП Дмитрий помог с расчётом вых.тр. (осм 0.25) для 6с4с , консультировал и подсказывал всё. Из перебранных схем, в том числе мною до этого собранных, остановились на том, что он предложил. Было это в мае прошлого года. Я неторопясь намотал выходники, силовик, накальный для 5ц3с и входных ламп  (для 6с4с два транса уже были, чуток их "подправил), из 10SE Аудиоинструмента намотал 2 дросселя по 10гн, всё мелочёвку и корпус. В январе этого года всё собрал, а вот отслушивать разные варианты с конденсаторами только на этой неделе закончил, когда все побывавшие на "прослушках" в один голос заявляли - Это лучший звук за все пробы и куда выше, мы просто не понимаем.

Я это к чему?

На очереди ОТЛ, затем хороший корректор, далее уже двухтакт на ел34.....

За это время и со схемой на двухтакт  определюсь окончательно .

В 09.04.2022 в 21:12, Ollleg сказал:

Со схемой определился (подсказали).

Тут я слукавил конечно, каюсь, просто на данный момент эта схема в приоритете,

а уж позже ?

В общем витиевато написал, но смысл понятен.

56 минут назад, Xрюн222 сказал:

схема Ревокс на ел34

Да, тоже можно к рассмотрению принять.




================================================================

Знаю, у Николая  (Valinor),

выходники на торе имеются и он желает тоже собрать двухтакт на ельках,

у него точно быстрее моего это получится.?

Xрюн222 Mentor

Xрюн222

Posted
Posted

Хм... Боюсь, что эта очередь в итоге окажется из одного ОТЛ.... Да и зачем Вам тогда РР на ел34... Получить с 6 больших красивых ламп 1,5 Вт при 30 Омах выходного намного интереснее!

Ollleg Mentor

Ollleg

Posted
  • Author
Posted
5 минут назад, Xрюн222 сказал:

Хм... Боюсь, что эта очередь в итоге окажется из одного ОТЛ.... Да и зачем Вам тогда РР на ел34... Получить с 6 больших красивых ламп 1,5 Вт при 30 Омах выходного намного интереснее!

ОТЛ пока проба, там по 4 6с19п в канале.

Квартет из елек лежит, осм 0.4 ждут перемотки, почему и не сделать?

Поживём, увижу.?

Stan Marsh Mentor

Stan Marsh

Posted
Posted
35 минут назад, Xрюн222 сказал:

Получить с 6 больших красивых ламп 1,5 Вт при 30 Омах выходного намного интереснее!

Фирменный сарказм от дорогого Никиты Сергеевича!? Ладно, пусть цветут все цветы!

Xрюн222 Mentor

Xрюн222

Posted
Posted

Даже только что принимал участие в мелком ремонте и дальнейшем "атслушивания" совершенно настоящего фирменного ОТЛ усилителя...


Ollleg Mentor

Ollleg

Posted
  • Author
Posted
3 минуты назад, Stan Marsh сказал:

Фирменный сарказм от дорогого Никиты Сергеевича!? Ладно, пусть цветут все цветы!

Я громче 1.5 Вт слушать всё равно не могу, приходится рот открывать, да в паузах слышно, как уже соседи двумя этажами ниже присоединились к остальным и по батареям железяками молотят.?

Так что....

Xрюн222 Mentor

Xрюн222

Posted
Posted

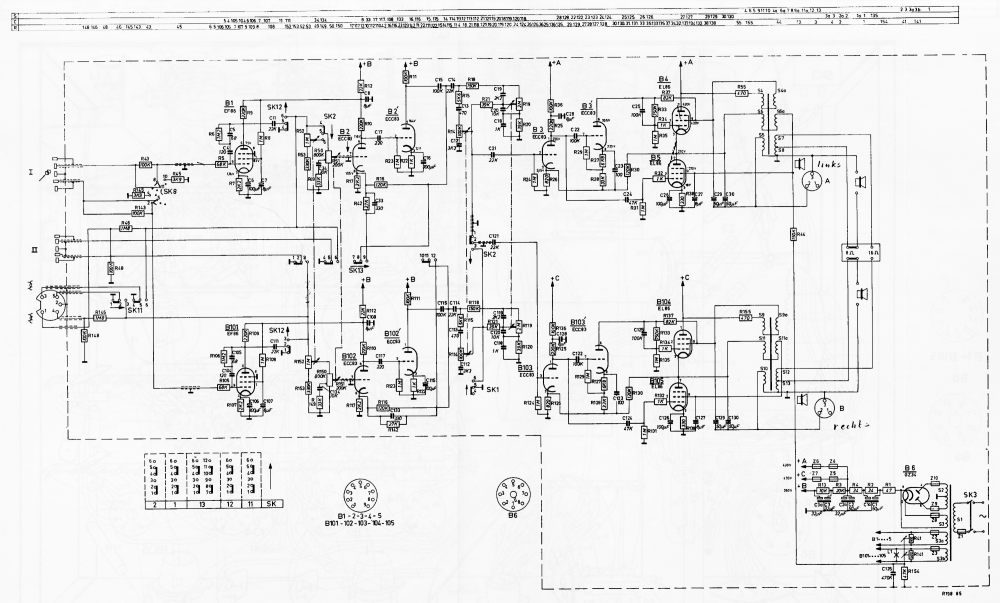

Ещë классические схемы на ел34 - Маранц 2,он же Кляйн Хюммель Ультра :), хотя это по сути и то и то Муллард 5-20, из рекламы ел34. Он же - "Усилитель Перфекциониста" от 1958 г... ?

  • Like (+1) 1
Ollleg Mentor

Ollleg

Posted
  • Author
Posted
1 час назад, S.Laptev сказал:

Сама схема не звучит никак, как звучать будет, зависит от того, из каких деталей сделаете и как.

Сергей, так это давно понятно, потому:

3 часа назад, Ollleg сказал:

В январе этого года всё собрал, а вот отслушивать разные варианты с конденсаторами только на этой неделе закончил, когда все побывавшие на "прослушках" в один голос заявляли - Это лучший звук за все пробы и куда выше, мы просто не понимаем.





1 час назад, S.Laptev сказал:

а фабричной сборки, особенно если ранний, на американских ещё трансах, с родными лампами, на аллен бредли и кондёрах блэк кэт

Я очень рад, что не слышал фабричной сборки, иначе не пол года буду отслушивать детали, а всю оставшуюся жизнь....?

....А так хотелось бы что то ещё собрать.?

Ollleg Mentor

Ollleg

Posted
  • Author
Posted
51 минуту назад, S.Laptev сказал:

У них есть лучше, маленькие моноблоки на EL84

Всегда нужна точка отсчёта.

Сергей, а какую схему на ел34 Вы порекомендовали бы для повторения?

Спасибо.
