6Н26П

W_L

By W_L
in Active

 Share

Recommended Posts

W_L Local

W_L

Posted
Posted

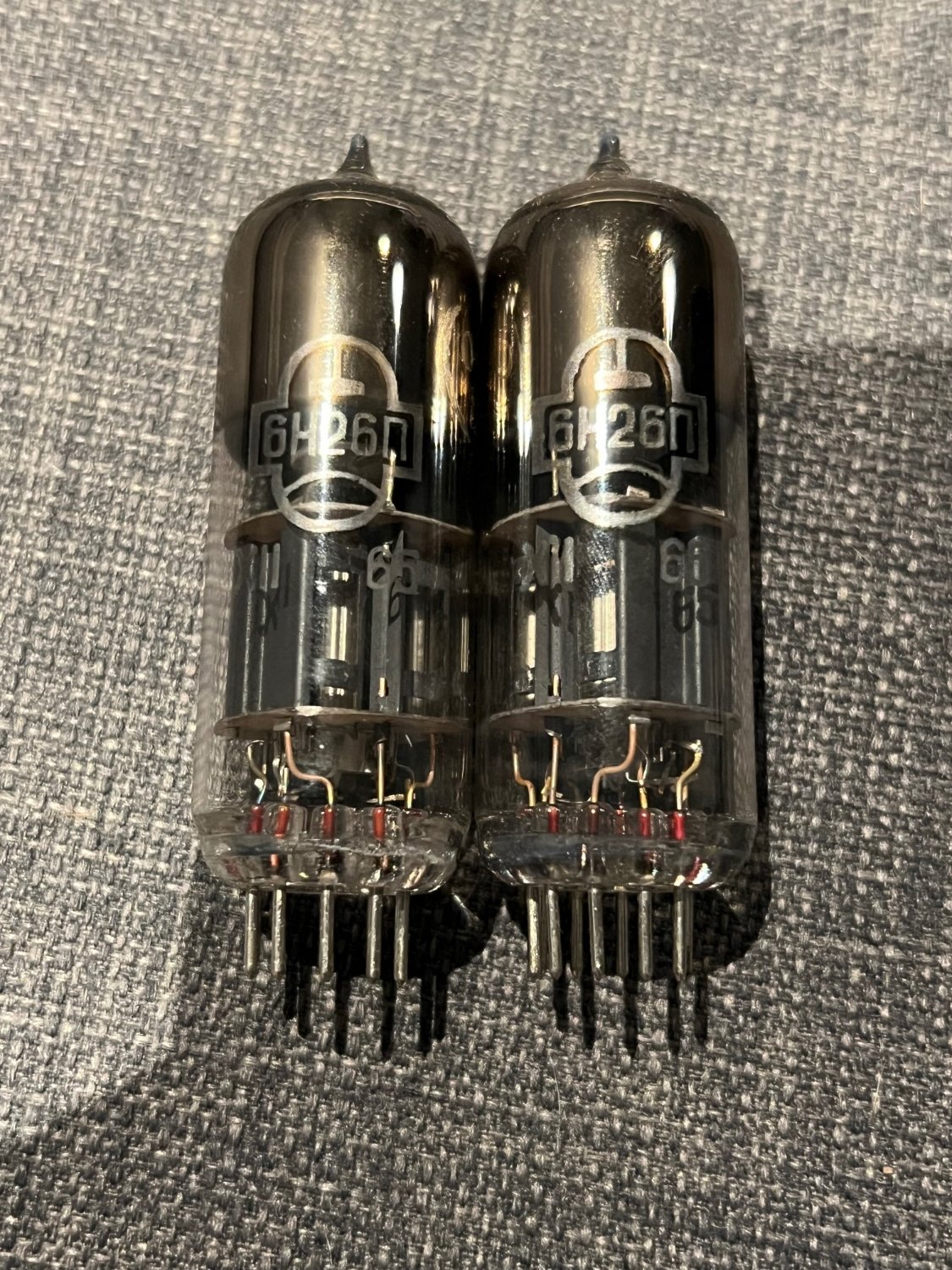

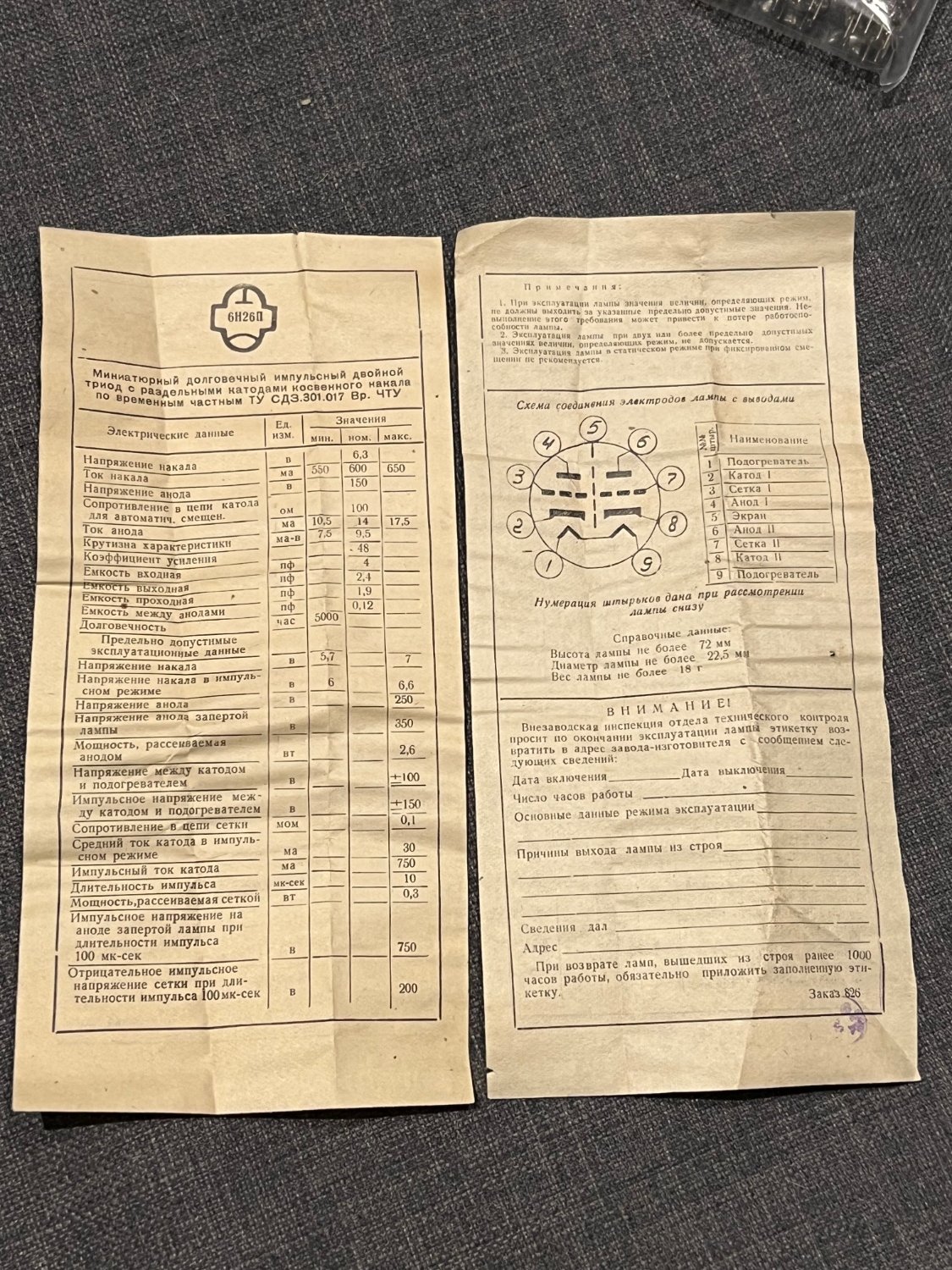

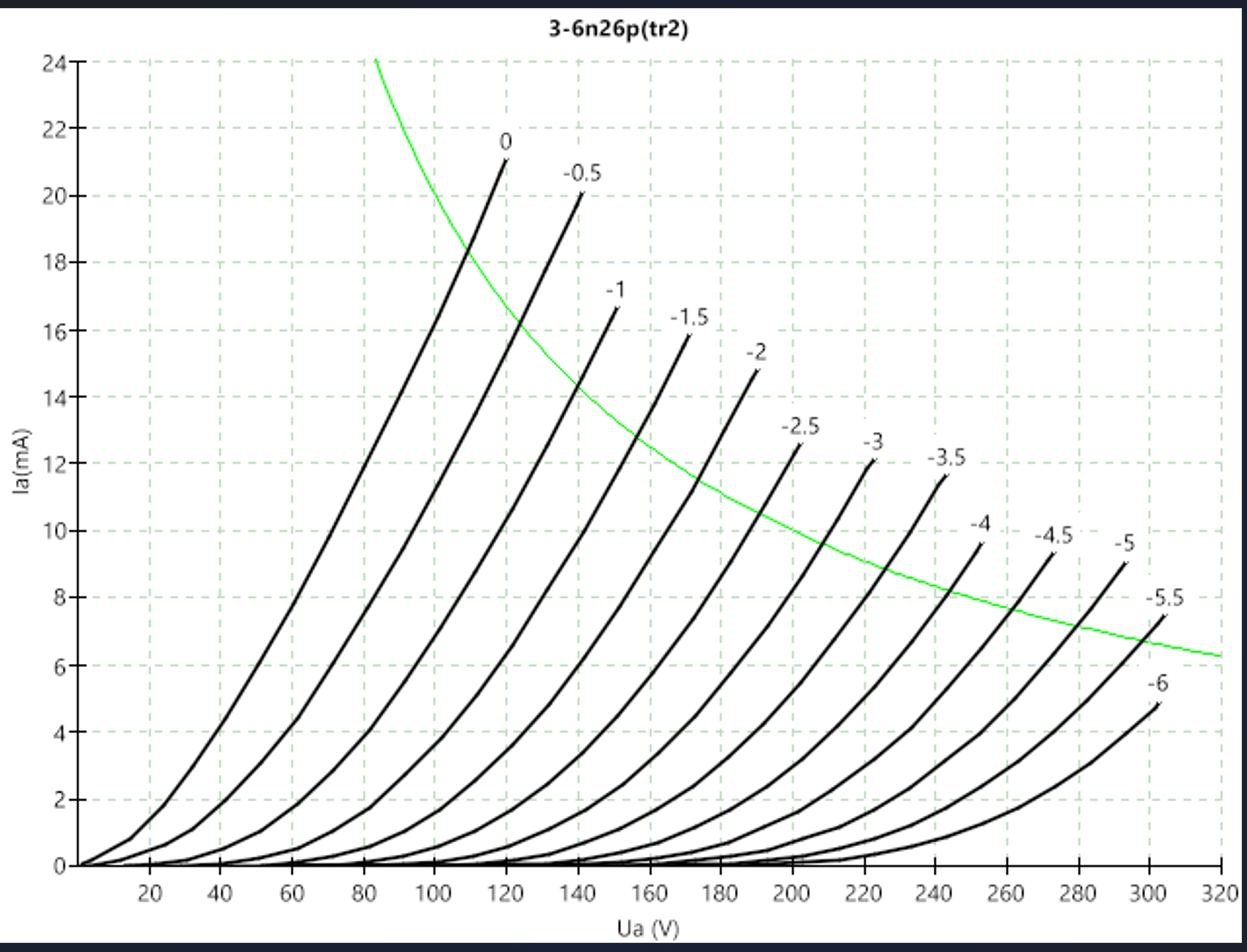

Может кому-то будет полезным, вах, реально снятый с одной из ламп, так же паспорт-листовка, где четко указана максимальная мощность на аноде в 2.6Вт, а не 1.8 и 2.2, как указано в разных источниках в интернете.

рекомендуемые режимы: 140В 16ма; 160В 14ма






  • Like (+1) 2
  • Thanks (+1) 2
