Newman DST

Urakoff

By Urakoff
in Analog

 Share

Recommended Posts

Xрюн222 Mentor

Xрюн222

Posted
Posted

Есть даже такие, кто её обмерял :smajlik-prava:

Но, в принципе ничего сложного. Есть даже видео от одного уважаемого человека - делаем DST сами :smile-03:

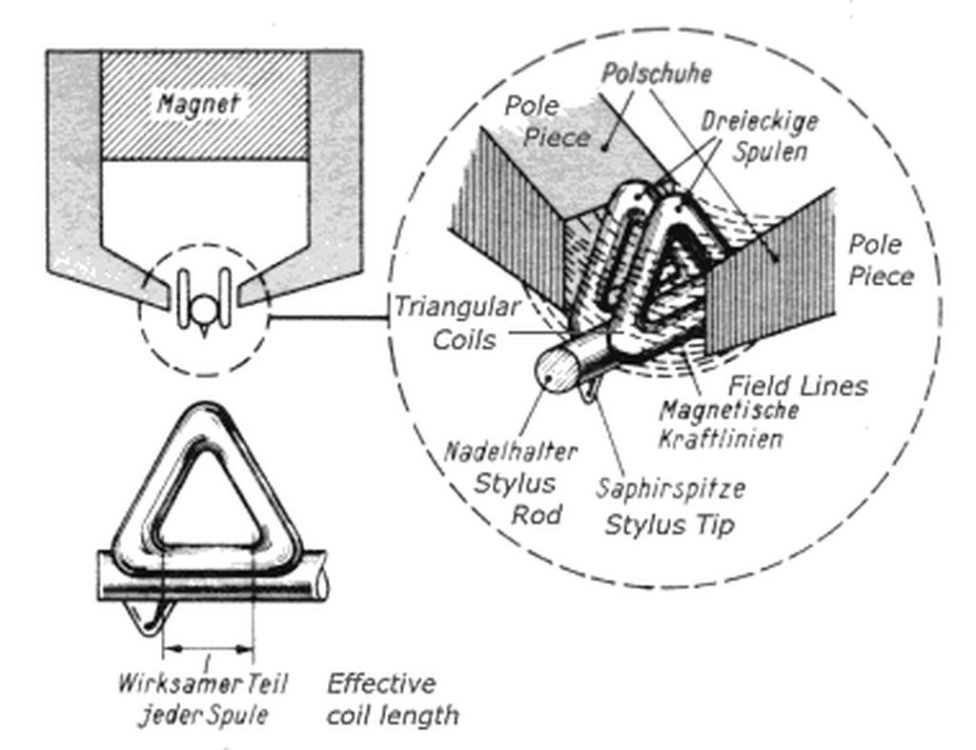

В ней, кстати, какая то непонятная история с разделением каналов... Оно вроде есть, хотя вроде как не должно быть... :smile-61:

Goofnm Proficient

Goofnm

Posted
Posted
3 часа назад, Urakoff сказал:

Есть на форуме кто слышал эту головку??

Это вряд ли. Даже если название написать без двух ошибок.

Goofnm Proficient

Goofnm

Posted
Posted
24 минуты назад, Urakoff сказал:

Neumann в переводе на русский- НОВИЧОК 😮

Новичок? Тогда тему надо назвать Newbie DST, или Beginner DST.
Впрочем, какая разница.

BAA Master

BAA

Posted
Posted
15 минут назад, Goofnm сказал:

Newbie DST, или Beginner DST

При чем здесь англицизмы? Согласно ИИ Нойман (Нойманн) — распространённая фамилия немецкого происхождения. Буквальное значение — «новый человек». Помимо немецкоязычных стран, встречается также в соседних странах — Чехии, Польше, Франции, а также в США и в Казахстане. Среди потомков немцев, переселившихся в Россию до конца XIX века, распространён вариант фамилии Нейман. У евреев фамилия обычно звучит как Нейман или Найман.

  • Like (+1) 2
Stan Marsh Mentor

Stan Marsh

Posted
Posted
Цитата

– Что значит чечако? – спросил Кит.

– Вы, например, чечако, я – чечако, – был ответ.

– Быть может, это и так, но все же мне не ясно. Что значит слово «чечако»?

– Новичок.




Xрюн222 Mentor

Xрюн222

Posted
Posted
1 час назад, Goofnm сказал:

Новичок? Тогда тему надо назвать Newbie DST, или Beginner DST.
Впрочем, какая разница.

В случае головки это просто фамилия Нойманна Г.В. Как говорилось в ф. Ва-Банк - "без метафор!" (С).



  • Like (+1) 1
Urakoff Local

Urakoff

Posted
  • Author
Posted

Сделал головку по принципу Нойман , но с двумя магнитными системами , давление 3 грамма( вместо 5 гр у DST)

Диаметр катушек 3 мм  швейцарским проводом 20 микрон 1960г  сопротивление 42 ома


  • Like (+1) 7
  • Thanks (+1) 1
  • Smile 1
BAA Master

BAA

Posted
Posted
8 часов назад, Urakoff сказал:

Сделал головку

моё почтение, охренеть - эт ничего не сказать.

  • Like (+1) 1
Normann Local

Normann

Posted
Posted
15 часов назад, Urakoff сказал:

Сделал головку по принципу Нойман , но с двумя магнитными системами , давление 3 грамма( вместо 5 гр у DST)

Диаметр катушек 3 мм  швейцарским проводом 20 микрон 1960г  сопротивление 42 ома


Михаил, а чью арматуру использовал?

Urakoff Local

Urakoff

Posted
  • Author
Posted

Платформу толщиной 5мм заказал на ювелирке из серебра в ней нарезана резьба под стандартные винты ,корпус из Венге и всё остальное на лазерке , на каждый канал своя магнитная система. Сравнивали с DST на одном тракте.

  • Like (+1) 2
Urakoff Local

Urakoff

Posted
  • Author
Posted

Долго подбирал контеливер и демпфер для подвижной системы , выбрал вставки GRACE F-8  ,с родным подвесом держат 3 грамма к тому же кантеливер прочный и выгнут , что позволяет удобно приклеить МС катушки на расстоянии 2мм от алмазной иглы.


  • Like (+1) 5
Xрюн222 Mentor

Xрюн222

Posted
Posted
Только что, lilex сказал:

В Ангарске тоже человек делает уже не первый десяток лет.


Кто нибудь слышал результат в сетапе адекватного уровня?

lilex Explorer

lilex

Posted
Posted

Использовал в своей системе несколько лет. Далеко не каждый сетап способен её раскрыть полностью. Я, наверное, так и не смог. Очень требовательна к тонарму и настройкам. Но если всё совпало - потенциал есть огромный.

Goofnm Proficient

Goofnm

Posted
Posted
1 час назад, lilex сказал:

Использовал в своей системе несколько лет. Далеко не каждый сетап способен её раскрыть полностью. Я, наверное, так и не смог. Очень требовательна к тонарму и настройкам. Но если всё совпало - потенциал есть огромный.

Ну это почти цитата из Флетчера - Наверное МС очень хорошие головки, только я не могу это услышать.

  • Smile 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
1 час назад, lilex сказал:

Далеко не каждый сетап способен её раскрыть полностью. Я, наверное, так и не смог. Очень требовательна к тонарму и настройкам. Но если всё совпало - потенциал есть огромный.

Вот, что интересно, аналогичные отзывы про неё уже встречались ранее и неоднократно... :smile-57:

lilex Explorer

lilex

Posted
Posted
23 минуты назад, Goofnm сказал:

Ну это почти цитата из Флетчера - Наверное МС очень хорошие головки, только я не могу это услышать.

Это очень спорное высказывание.
