alex2203

Так и я делал соседям по гаражам на ручной инструмент типа шуруповёрта с БП компьютера, но зачем заморачиваться с другими напряжениями???

Да там и токи РАЗНЫЕ!!!!!!

Что-то я не понимаю. Ни чего что вторичка у многих имеет общую обормотку со средней точкой, как получить разность, или перемотать трансформатор. По мне легче сделать, что мне нужно.

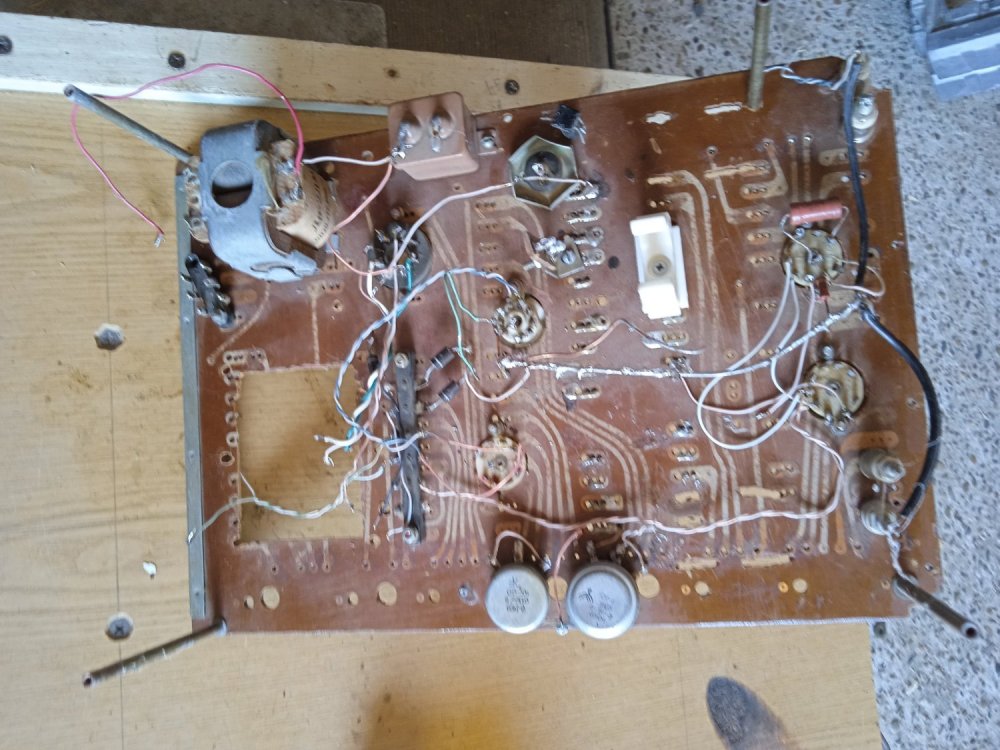

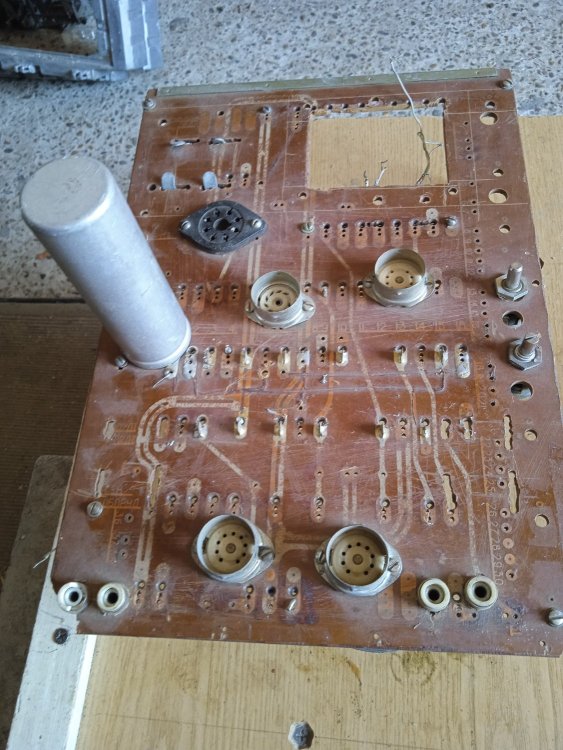

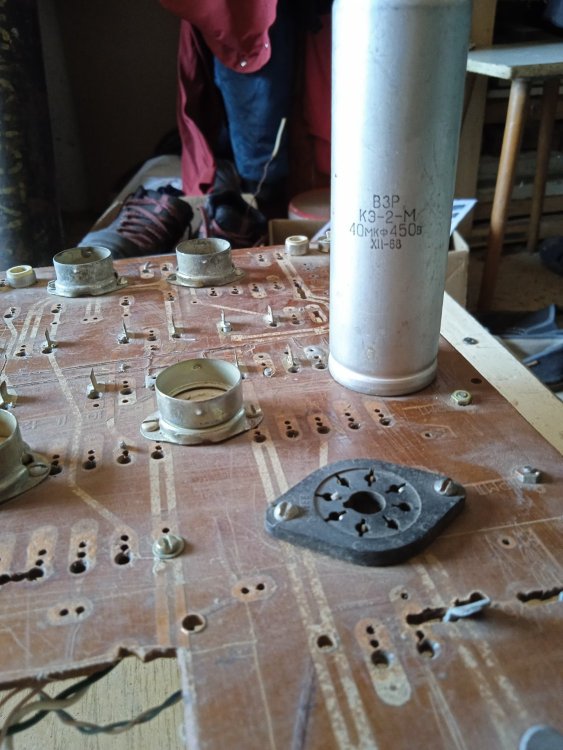

Макетирую на обыкновенном гетинаксе с оборудования. Главное открытый доступ. Этот макет еже разобран. И у него есть вставки через гетинакс, не надо вертеть с потолка на пол при настройке, удобно. Следующие макетирование присобачу сверху стойки.

И я о том же. Попросил меня один гитарист сделать усилок на 6П3С, собрал ему всю комплектацию от резисторов , панелек, ламп, выходных но сам собирать не стал.

ДА это не для средних умом, мне это не понять.

Мне кажется что и для гитарника перебор ! Куча переключателей обратных связей. Хотя это действительно не для ме меня. сори

Честно говоря я ни чего не понял на верно стал стар и глуп.

А вдруг кому ни будь надо.

Да но я привык к ТС, сори.

У меня было пару десятков ТС-170 от телевизоров Рекорд-312, весна-312,но к сожалению железо 0.35 встречается редко .и оно лучше чем 0.5.Ранее в постах я показывал.

Добавлю меандр

Железо Ш. Витки не помну куда-то делась бумага( лежала же рядом!!!!) чуть меньше 2000 на полуобмотку провод, 0.315 активное сопротивление полуобмотки 122 Ом.

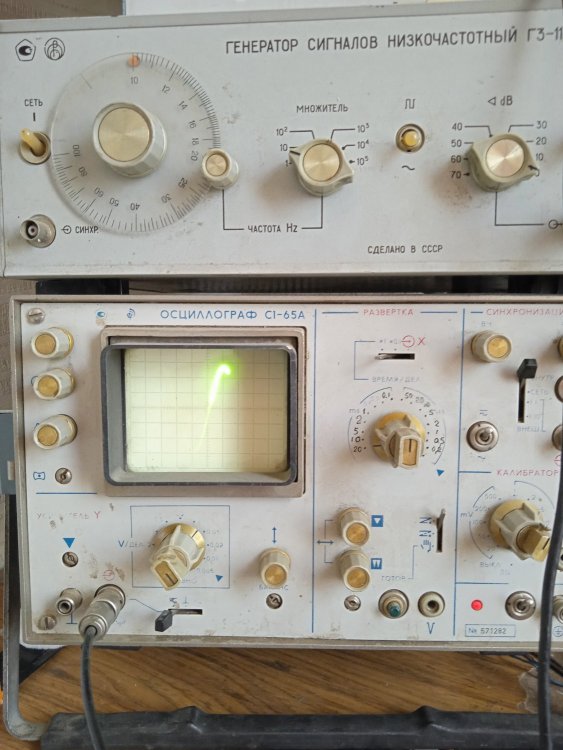

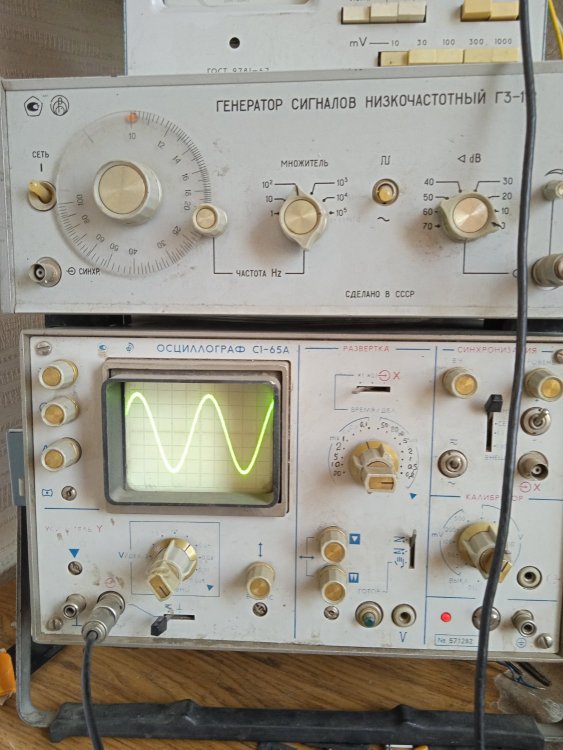

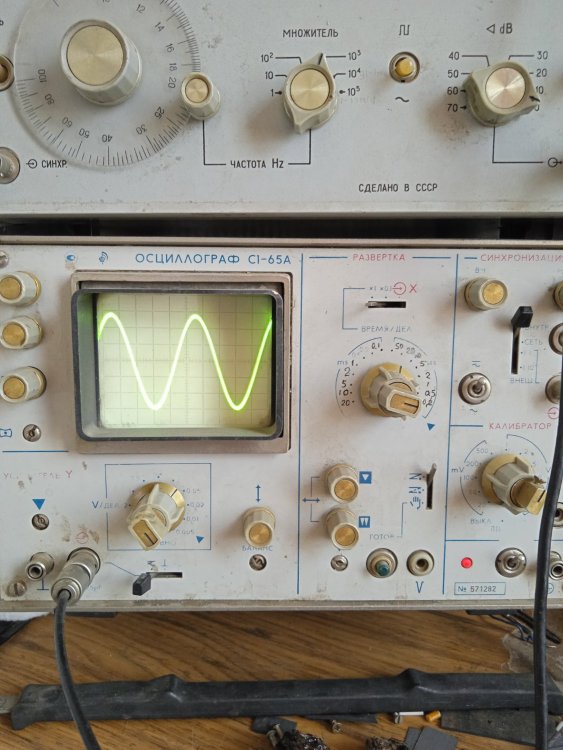

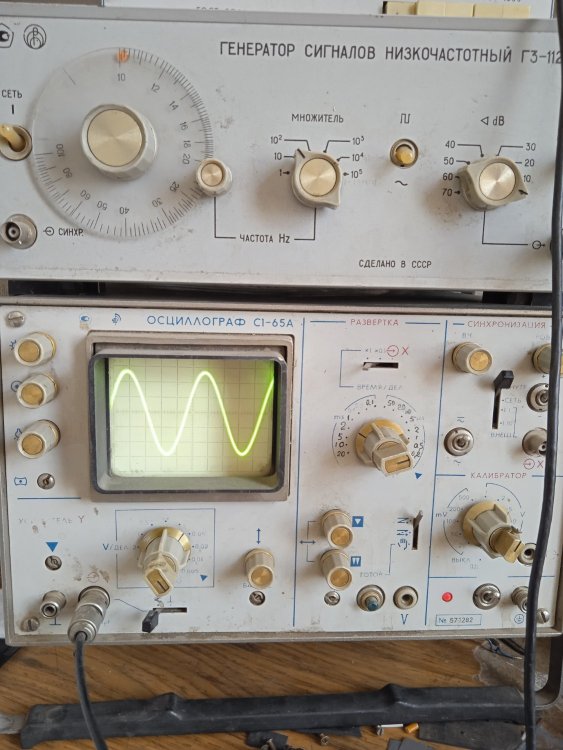

Добавлю 10Гц, 100Гц, !кГц, 10кГц, 100кГц

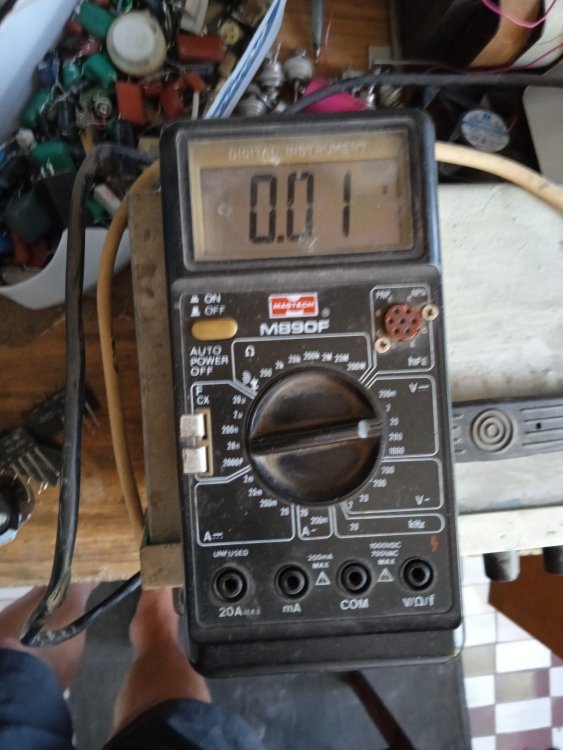

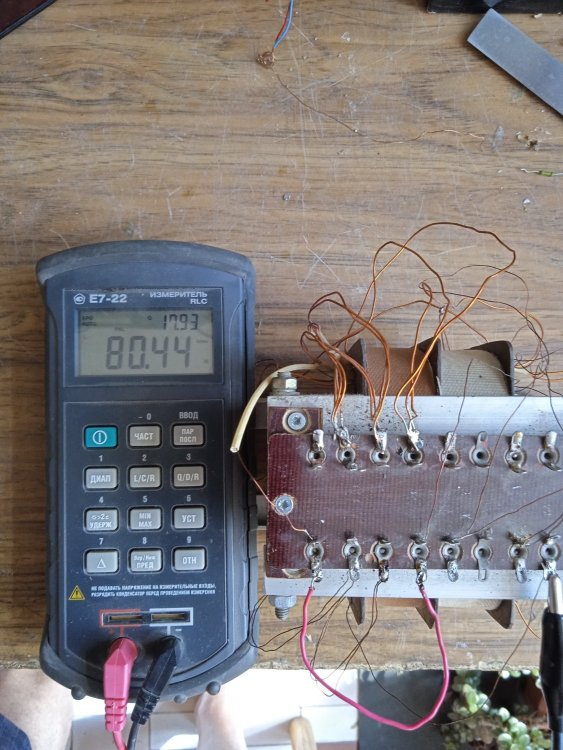

Собрал на помоечном железе ТС-170 толщина пластин 0.35, для РР. Индуктивность 80Гн ток от розетки 0,66мА

У Шалина есть статья о намотке трансформаторов, правда у меня один в один не получилось. приходилось все перелопачивать.

Блин внуки отвлекли сейчас у меня дома трое это не все. Так-как я на продажу не делаю , то использую СССР , хотя и там было разное. Потому что оно почти дармовое.

Я не профессионал, и не продаю, это увлечение. Потому и писал выше в постах упрощенное понятие. Хотя что такое "реактивный ток" я не понимаю.

Можно мне побрюзжать, это не к профессионалам, надеюсь что читают и молодёжь. Я не знаю что такое "реактивный ток". Есть ток и у него есть активная и реактивная составляющие. При холостом ходе основная составляющая реактивная (потере в железе) при нагрузке основная активная (потери на меди). По проще не будем лесть в дебри ТС и ТВЗ это совершенно разные трансформаторы ТВЗ работает с подмагничиванием и лампе грубо говоря плевать на каком железе ТВЗ если они имеют если они имеют одинаковую индуктивность. Но здесь влезает масса-габариты .На хорошем они меньше на плохом больше и это очень положительный вариант. Хотя большие габариты имеют свой плюс (например больше сечение провода), я не рассматриваю линейность, это тоже важно. Это все упрощенно, так что можете кидаться помидорами и тапками.

Да и железо то разное, но с ориентироваться можно.

около 1мм

что-то картинки поменялись местами 690 безжелезки 1170-1 0.35 от тс 1240-3 0.35 от тс 1043-1 0.5 от тс 1162-2 0.5 от тс 1140 1 0.35 от чеха 1218 2 0.35 от чеха

Сейчас проверил что под рукой. 1. Без железки 2 1 пластина 0.35 от ТС-170 3.3пластины 0.35 от ТС_170 4 1 пластина 0.5 от ТС-170 5 2 пластины 0.5 от ТС-170 6 2 пластины 0.35 вырезанная по размеру ТС-170 от силового чешского тр. применялся в качестве сварочного. 7 1 пластины 0.35 вырезанная по размеру ТС-170 от силового чешского тр. применялся в качестве сварочного.

Уже не КИТ, а использование деталей от него. Когда- в молодости покупал наборы с печатными платами в магазине что-то типа Юный техник ради деталей которых у нас так просто было не купить.
