  1. Любопытный
    Да в этом же где-то.
  2. Любопытный
    Прежде чем рассказывать нам, убогим, какие СИТ-ы плохие и дорогие, да какие у них огромные радиаторы, да какой ужасный блок питания, да какие у них ужасные гармоники, прочитайте вот это: Технологии.pdf Стереоусилитель с мощностью порядка 8 ватт Вам обйдется не больше пары червонцев. Туда войдут стоимости пары транзисторов, пары малошумящих вентиляторов "Нойзблокер", пары импульсных блоков питания МинВелл или аналогичных, например для ноутбуков, ну и пары китайских радиаторов с али-экспресс. А заодноперечитайте мое сообщение по высококачественному усилителю на мосфетов (однокаскадный из MJ Magazin), там гармоники мосфета указаны, у СИТа они существенно меньше. Вместо того, чтобы тратить время на пустые сообщения на форуме (боюсь, что и не на одном), соберите и расскажите другим, будет всем польза. Извините, но ведь Вы вопросом не владеее, не так ли?
  3. Любопытный
    Купите СИТы, сделайте однокаскадный усилитель в классе А без обратной связи и будет вам счастье за небольшие деньги, а то смотреть на все эти потуги просто жалко.
  4. Любопытный
    Почитайте Нельсона Пасса на его сайте , тогда, быть может, что-то и поймете . Не хотите ли сами такую "палку" сделать и попробовать? Я сделал, или для Вас три детальки соединить не по силам? Кстати, ламповый усилитель у меня тоже однокаскадный, на лампе РХ25М с сетчатым анодом от Алеши Вайша, так что есть с чем малышку на кп903 сравнивать.
  5. Любопытный
    Прочитал ветку до конца, от души посмеялся. Огороды из транзисторов, не имеющих отношения к теме рассуждений и каких-то графиков. А ведь я хотел всего лишь обратить внимание на один единственный усилитель - однокаскадный истоковый повторитель на IRFS530, но даже упоминания о нем не обнаружил. Собрал по этому принципу однокаскадник на КП903, питание - 15 вольт импульсник, в катоде - 15 Ом, сведено в моно входными слегка повышающими трансами, проигрыватель СД - экспоузер 2010 с выходным сопротивлением 100 Ом, акустика - открытый ящик 95 дБ в комнате 13 квадратов. Очень неплохо, вполне достойно. Хотя и не СИТ, пентодная характеристика у 903-его, но она правильная и линейная, как у ламп серий С3g,m. Один транзистор, три резистора, один конденсатор (выходной) - и всё! Даже входной конденсатор не потребовался, он уже стоит в лазере. Вот с такой АС
  6. Любопытный
    С ! апреля тема закрываетя.
  7. Любопытный

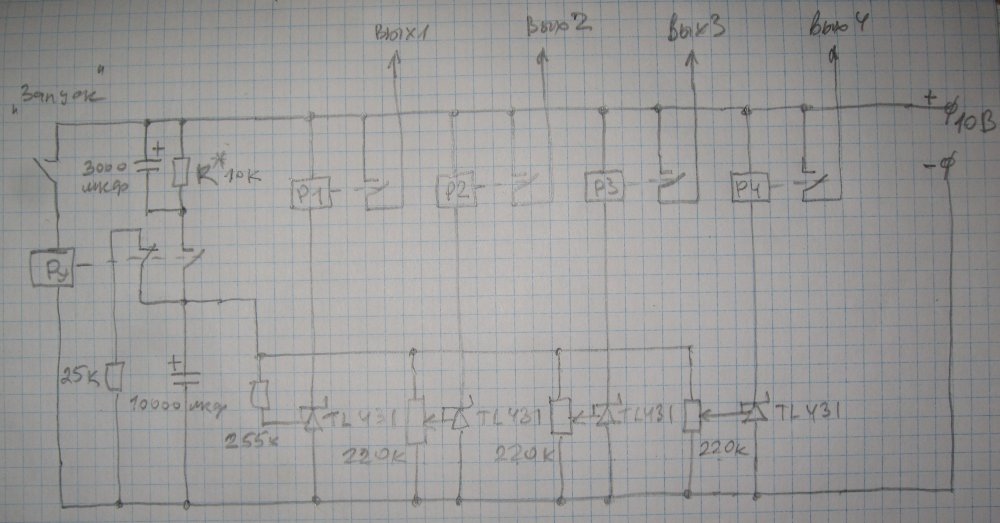

    На данный момент в продаже остались только 2 платы автоматики для управления ламповыми усилителями. Думаю, что они будут в продаже только до 1 апреля, поскольку мне могут понадобиться с них швейцарские реле и конденсаторы АудиоНот. Напомню, что их можно купить не пакетом, т.е. не 2 штуки, а по одной (заказывал себе две платы, имея в виду иметь запасную). С их помощью можно включить половинный накал, затем полный, после чего включить анодное напряжение, а затем подключить к АС вторичку выходного трансформатора. Задержка этих ступеней у них не только при включении, но и при выключении, т.е. сначала отключается нагрузка усилителя, затем анодное напряжение, затем половина накала и, наконец, его остаток.
  8. Любопытный
    Элма и реле к ней проданы.
  9. Любопытный
    В принципе могу продать реле отдельно, но пакетом - 23 штуки - с выводами под пайку, 5 штук - с выводами под СМД монтаж (но паяются прекрасно и так). Стоимость пакета - 3500. Пересылка за счет покупателя. Все реле одного типа, производство - Швейцария.
  10. Любопытный
    Могу укомплектовать переключатель ЭЛМА новыми малогабаритными малосигнальными реле фирмы TE с позолоченными контактами из сплава палладия с рутением (также металл платиновой группы) за соответствующую доплату. Два переключающих контакта, напряжение питания номинальное 12 вольт, сопротивление катушки 1 кОм. Даташит прилагаю. 64633.pdf Это наилучшие реле для ступенчатого регулятора громкости из-а максимальной разрешающей способности контактов. Намного лучще хваленых реле фирмы Такамисава.
  11. Любопытный
    По платам автоматики. Они имеют как прямую задержку включения ступеней, так и обратную при выключении платы.
  12. Любопытный
    Прочитайте вот это. Даташит транзистора IRF730 прилагаю тоже. Их у нас в продаже полно и за копейки. S-версия - смд,кристалл тот же, можете проверить. Данную схемотехнику можно использовать как основу для однокаскадного усилителя, причем вполне подходят и наши СИТы КП802. DIYamplifier.pdf irf530 (2).pdf
  13. Любопытный

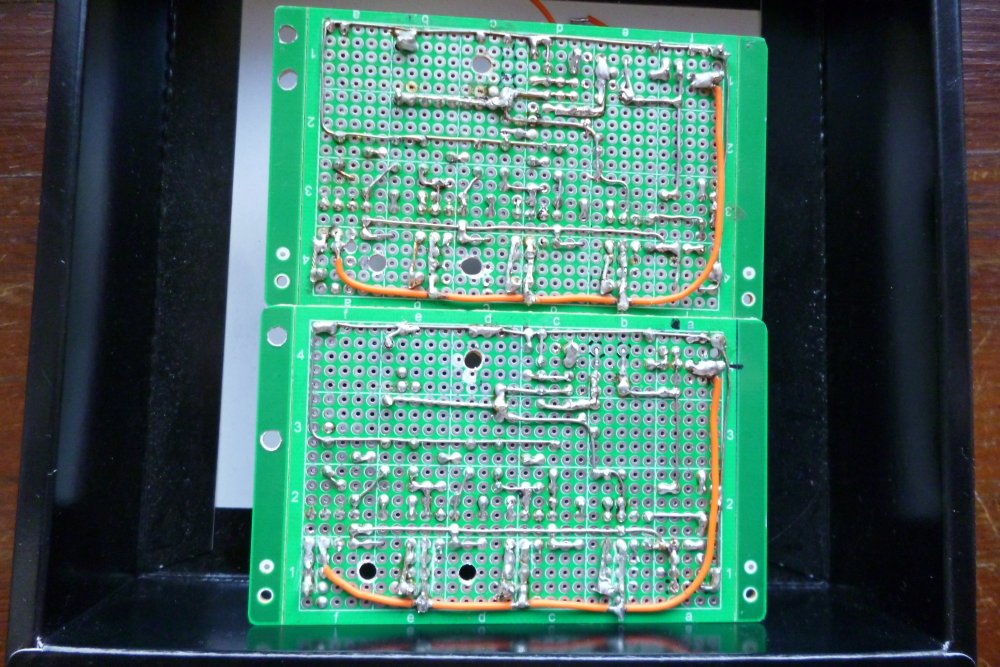

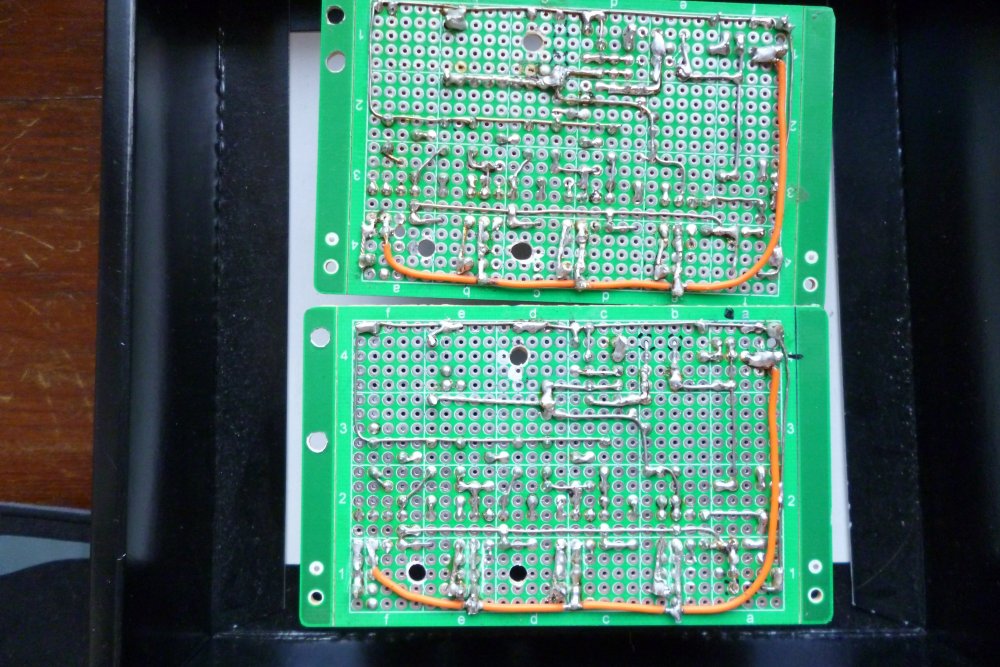

    Платы автоматики могут быть проданы и без дорогих резисторов Аудионот 10 000 мкф 16 вольт, 2200 мкф 16 вольт и 470 мкф 25 вольт, себестоимость которых составила 24 USD на плату. Вполне возможно найти дешевые варианты замены. В этом случае стоимость одной платы составит 1000 рублей, из которых только себестоимость 5-ти швейцарских реле 4-ого поколения типа IM06 составляет порядка 700 рублей. Питание платы от источника 12 вольт, плата имеет фактически - 4 ступени. Питание может быть подключено постоянно, пуск производится подачей управляющего напряжения +12 вольт на соответствующий вывод. Плата скоммутирована для подачи на каждой ступени напряжения +12 вольт для управления силовыми реле, однако без проблем может быть перекоммутирована для использования выходных реле на открытый выход, т.к. монтаж соединений навесной (собственно плата содержит только монтажные площадки). К каждой плате в качестве бонуса приложу 4 герметизированных силовых реле с обмоткой на 12 вольт. Цитата
  14. Любопытный
    В продаже по состоянию на 08.01.23: - что-то из резисторов Миллз 12 ватт, номиналы спрашивайте (пост от 06.02.22); - переключатель Элма (пост от 20.03.22); - уникальные радиолампы WE 205D (реплики от ПСВАН) в этом же состоянии (пост от 27.04.22); - 2 платы автоматики для лампового усилителя поодиночке по 3000 рублей, практически только стоимость деталей (пост от 20.06.22); - танталовый резистор Шинко 2 ватта 500 Ом (пост от 09.09.22).
  15. Любопытный
    Все три импульсника в данной теме проданы.
  16. Любопытный
    Лампы типа 205 сняты с продажи.
  17. Любопытный
    Продам 3 штуки импульсных источников питания 5 вольт 15 ватт для питания накалов прямонакальных ламп. Наилучший вариант по звуку по сравнению со всеми другими известными вариантами. В моем усилителе стоят такие же. Пакетом за 1000 рублей. Пересылка за счет покупателя выбранным им же способом. Также предлагаю пару ИБП этой же фирмы 48 вольт 25 ватт для фиксированного смещения, цена за пару также 1000 рублей.
  18. Любопытный
    Переключатель Элма снова в продаже без ограничения срока.
  19. Любопытный

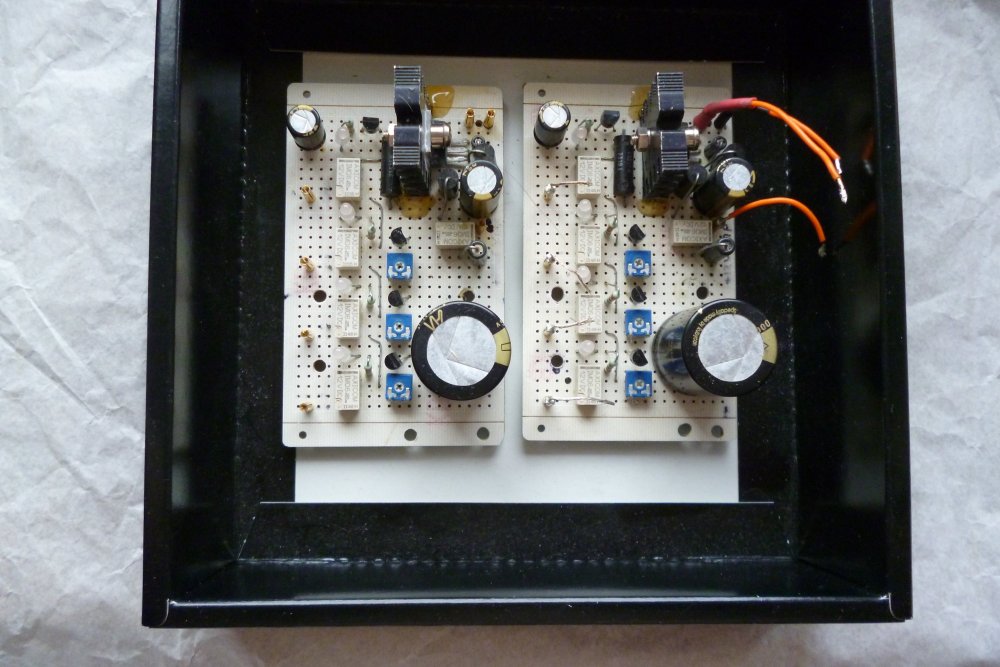

    Предложение по переключателю Элма аннулировано. Продам комплект автоматики для лампового усилителя - две одинаковые платы 4-х ступенчатого переключателя тежимов с временными интервалами между ступенями как при включении, так и при выключении, и импульсный источник питания 12 вольт к ним. Платы могут быть использованы поодиночке как основная и резервная, так и парой на 8 ступеней парой с последовательным включении исполнительных элементов. Выход ступеней - независимый с помощью электромагнитных реле. Стоимость комплекта - 7000 рублей, меньше себестоимости. Использованы реле швейцарского производства типа IM06 TE 4-го поколения с позолоченными контактами из сплава палладия и рутения (металла также палладиевой группы), электролиты AN Standart. Индикация работы ступеней - светодиодная. Оплата на карту Сбера или Альфа Банка, пересылка за счет покупателя из Магнитогорска выбранным им способом. Микросхем не содержат.
  20. Любопытный
    Действие редложения по переключателю Элма заканчивается 20 июня.
  21. Любопытный
    Роман, Ваш тезис о модулировании, относящийся к классическим схемам питания, к импульсникам неприменим в принципе, поскольку преобразование переменного тока в постоянный в импульсниках происходит не в звуковом диапазоне. У меня - на частоте 130 кгц. Неужели Ваш слух позволяет Вам услышать помехи с такой частотой? Сущности тут как раз не плодятся, а взаимно компенсируются из-за наличия суммирующих резисторов. Проверено практически. Конденсаторы при этом Вам соединять не придется, они соединятся сами. В первоисточнике усилитель "Максим" использует от такого источника анодного питания лампочку ГМ-70. И ничего, все работает... У меня, правда, всего шесть ИБП последовательно, но моей лампе больше 300 вольт и не надо. Впрочем, с тем усилителями, которыеВы делаете, вероятно такое питания и не нужно по определению....
  22. Любопытный
    Пришлось мне как-то разобрать (потребовалось) выходник серии 310 от АудиоНоте. Под лампу 211/845. 10 кОм/4 Ома. Первичка имеет 3600 витков провода диаметром 0,2 мм в 4-х секциях - 600+1200+1200+600 витков. Намотана без какого-либо натяга, совершенно незначительный. По 200 витков в слое. Отступ намотки от каркаса - 5 мм. Междуслойная изоляция - рисовая бумага толщиной 0,2 мм. Никаких пропиток и промазок. Сухой абсолютно! Омическое сопротивление первички - 450 Ом (5% потерь). Вторичка - 3 секции по 75 витков в 2 два провода диаметром по 0,6 мм, это два слоя в секции, все секции соединены в параллель (также 5% потерь). Исходная индуктивность первички (без зазора в сердечниках, это ШЛ) - 550 генри на частоте 120 герц, с зазором на ток 80 мА (бумага+серебряная фольга) - 90 генри. Масса сердечника 4800 граммов. Выходная мощнгсть - 23 ватта в звуковом диапазоне. Нижняя рабочая частота - 7 герц.
  23. Любопытный
    Роман, а Вы попробуйте набирать... Кстати, а чем Вам это не нравится?
  24. Любопытный
    Никаких проблем....
  25. Любопытный
    Вообще-то тут вопрос относительности... Для меня это схемотехника уже сегодняшнего дня, кто-то может обратиться к ней уже завтра, если сейчас прислушается ко мне, а кто-то просто не обратит внимание либо отбросит идею, оставаясь на классических позициях и не только до послезавтрашнего дня (в переносном смысле). Что конкретно Вас интересует, схемотехника собственно усилителя или собственно его блока анодного питания? Нельзя ли уточнить? Если усилителя, то он однокаскадный с повышающими входными трансформаторами, с помощью которых также производится сведение стересигнала в моно. Лампа - РХ-4 Алеши Вайша с сетчатым анодом. Смещение - автомат с катодным дросселем. АС - описание и фото в соответствующей ветке форума. Вот, собственно и все основное. Блок питания составной импульсный с отдельном корпусе. Накал - импульсником. Источник - проигрывать СД. На сайте первоисточника разные усилители, на разных лампах, но все они объединены общей идеей составного из блоков импульсного источника анодного питания. Я использую ИБП фирмы МинВелл RS-15 48 вольт с выходным током 330 мА, они на голову лучше использованных первоисточником. Можно использовать эту же серию на 25 ватт, габариты у них различаются незначительно. Сумматор выполнен на резисторах КНП 5 ватт, но ток суммирования увеличен по сравнению с оригиналом. Поскольку ток холодного старта может достигать десятков ампер (при зарядке первого конденсатора со стороны сети в течение первого полупериода), между сетью и входом каждого ИБП устанавлены защитные резисторы, ограничивающие этот ток до0,5-1,0 ампера. Затем после зарядки первого конденатора (33 мкф или 56 мкф) резисторы замыкаются контактами реле. MW имеют защиты от перегрузок выхода, поэтому приняты меры по ограничению броска тока выхода ИБП с помощью балластных резисторов, которые после зарядки конденсаторов в усилителе также замыкаются контактами реле. Все это очень просто и недорого, а все компоненты вполне доступны даже сейчас. Собрать такой блок анодного питания дело нескольких вечером или дней. Если есть вопросы - задавайте по существу.
×
×
