Прочитайте вот это. Даташит транзистора IRF730 прилагаю тоже. Их у нас в продаже полно и за копейки. S-версия - смд,кристалл тот же, можете проверить. Данную схемотехнику можно использовать как основу для однокаскадного усилителя, причем вполне подходят и наши СИТы КП802. DIYamplifier.pdf irf530 (2).pdf

Платы автоматики могут быть проданы и без дорогих резисторов Аудионот 10 000 мкф 16 вольт, 2200 мкф 16 вольт и 470 мкф 25 вольт, себестоимость которых составила 24 USD на плату. Вполне возможно найти дешевые варианты замены. В этом случае стоимость одной платы составит 1000 рублей, из которых только себестоимость 5-ти швейцарских реле 4-ого поколения типа IM06 составляет порядка 700 рублей. Питание платы от источника 12 вольт, плата имеет фактически - 4 ступени. Питание может быть подключено постоянно, пуск производится подачей управляющего напряжения +12 вольт на соответствующий вывод. Плата скоммутирована для подачи на каждой ступени напряжения +12 вольт для управления силовыми реле, однако без проблем может быть перекоммутирована для использования выходных реле на открытый выход, т.к. монтаж соединений навесной (собственно плата содержит только монтажные площадки). К каждой плате в качестве бонуса приложу 4 герметизированных силовых реле с обмоткой на 12 вольт. Цитата

В продаже по состоянию на 08.01.23: - что-то из резисторов Миллз 12 ватт, номиналы спрашивайте (пост от 06.02.22); - переключатель Элма (пост от 20.03.22); - уникальные радиолампы WE 205D (реплики от ПСВАН) в этом же состоянии (пост от 27.04.22); - 2 платы автоматики для лампового усилителя поодиночке по 3000 рублей, практически только стоимость деталей (пост от 20.06.22); - танталовый резистор Шинко 2 ватта 500 Ом (пост от 09.09.22).

Все три импульсника в данной теме проданы.

Лампы типа 205 сняты с продажи.

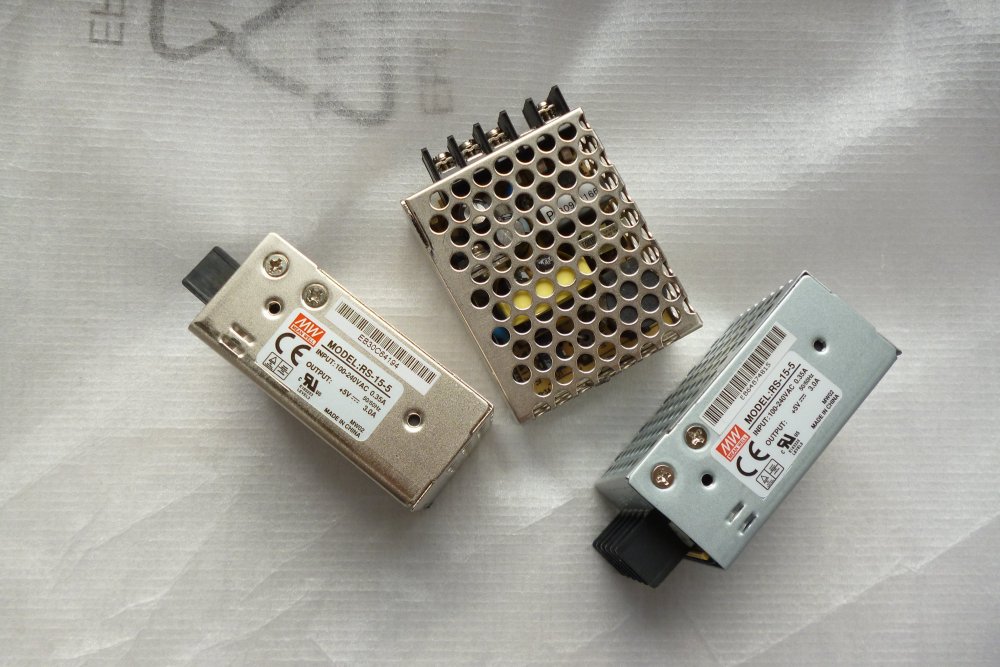

Продам 3 штуки импульсных источников питания 5 вольт 15 ватт для питания накалов прямонакальных ламп. Наилучший вариант по звуку по сравнению со всеми другими известными вариантами. В моем усилителе стоят такие же. Пакетом за 1000 рублей. Пересылка за счет покупателя выбранным им же способом. Также предлагаю пару ИБП этой же фирмы 48 вольт 25 ватт для фиксированного смещения, цена за пару также 1000 рублей.

Переключатель Элма снова в продаже без ограничения срока.

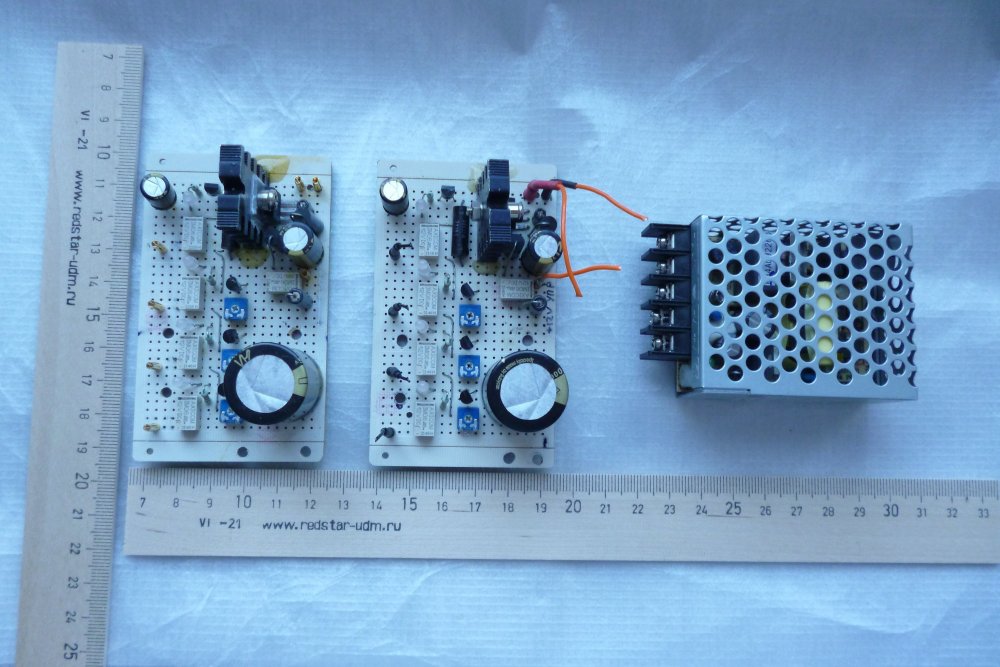

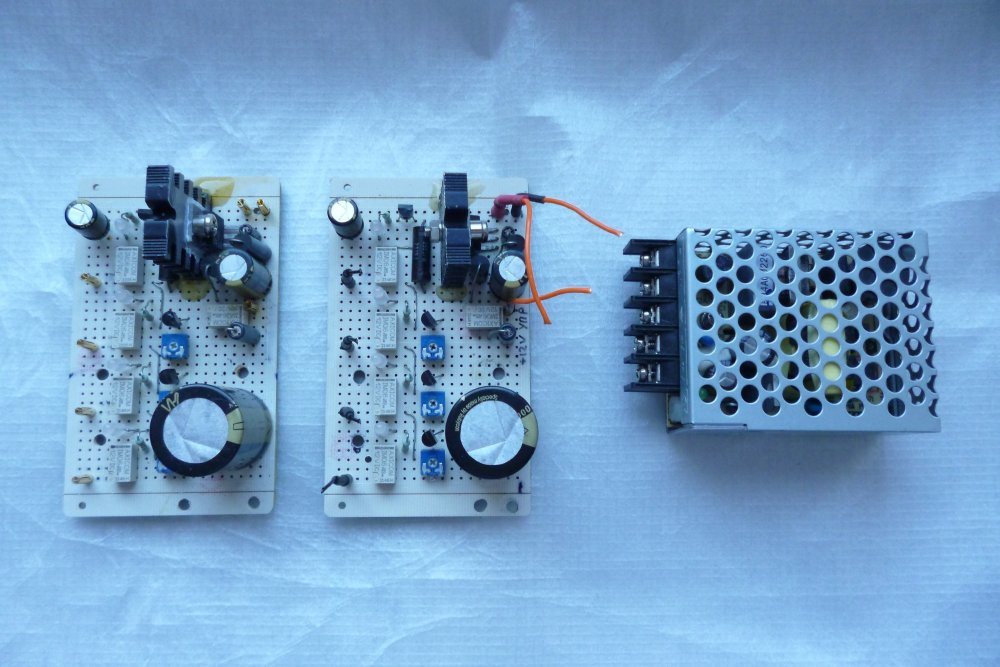

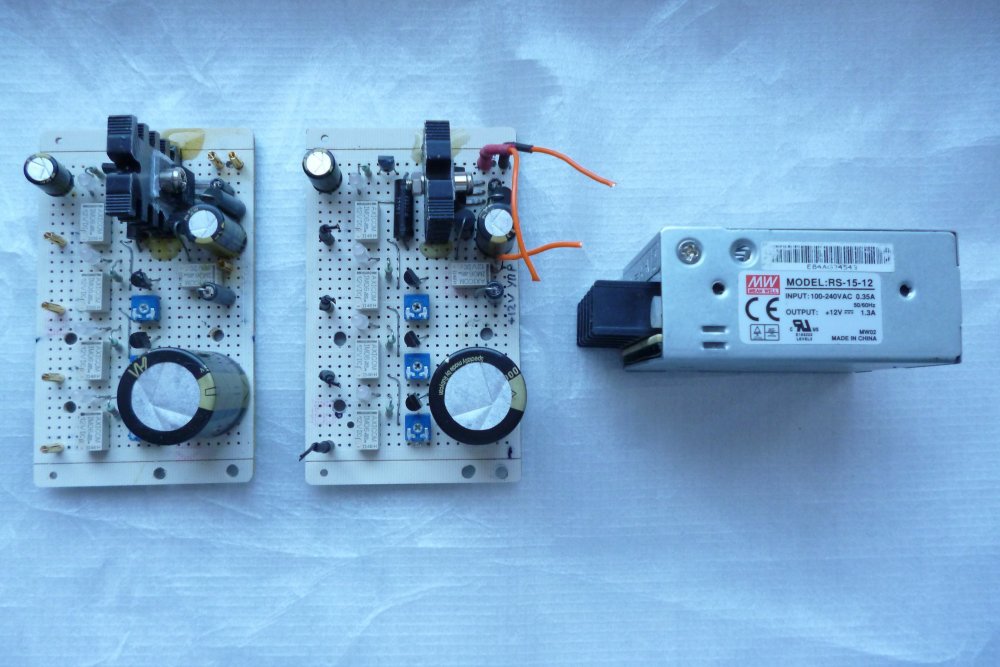

Предложение по переключателю Элма аннулировано. Продам комплект автоматики для лампового усилителя - две одинаковые платы 4-х ступенчатого переключателя тежимов с временными интервалами между ступенями как при включении, так и при выключении, и импульсный источник питания 12 вольт к ним. Платы могут быть использованы поодиночке как основная и резервная, так и парой на 8 ступеней парой с последовательным включении исполнительных элементов. Выход ступеней - независимый с помощью электромагнитных реле. Стоимость комплекта - 7000 рублей, меньше себестоимости. Использованы реле швейцарского производства типа IM06 TE 4-го поколения с позолоченными контактами из сплава палладия и рутения (металла также палладиевой группы), электролиты AN Standart. Индикация работы ступеней - светодиодная. Оплата на карту Сбера или Альфа Банка, пересылка за счет покупателя из Магнитогорска выбранным им способом. Микросхем не содержат.

Действие редложения по переключателю Элма заканчивается 20 июня.

Роман, Ваш тезис о модулировании, относящийся к классическим схемам питания, к импульсникам неприменим в принципе, поскольку преобразование переменного тока в постоянный в импульсниках происходит не в звуковом диапазоне. У меня - на частоте 130 кгц. Неужели Ваш слух позволяет Вам услышать помехи с такой частотой? Сущности тут как раз не плодятся, а взаимно компенсируются из-за наличия суммирующих резисторов. Проверено практически. Конденсаторы при этом Вам соединять не придется, они соединятся сами. В первоисточнике усилитель "Максим" использует от такого источника анодного питания лампочку ГМ-70. И ничего, все работает... У меня, правда, всего шесть ИБП последовательно, но моей лампе больше 300 вольт и не надо. Впрочем, с тем усилителями, которыеВы делаете, вероятно такое питания и не нужно по определению....

Пришлось мне как-то разобрать (потребовалось) выходник серии 310 от АудиоНоте. Под лампу 211/845. 10 кОм/4 Ома. Первичка имеет 3600 витков провода диаметром 0,2 мм в 4-х секциях - 600+1200+1200+600 витков. Намотана без какого-либо натяга, совершенно незначительный. По 200 витков в слое. Отступ намотки от каркаса - 5 мм. Междуслойная изоляция - рисовая бумага толщиной 0,2 мм. Никаких пропиток и промазок. Сухой абсолютно! Омическое сопротивление первички - 450 Ом (5% потерь). Вторичка - 3 секции по 75 витков в 2 два провода диаметром по 0,6 мм, это два слоя в секции, все секции соединены в параллель (также 5% потерь). Исходная индуктивность первички (без зазора в сердечниках, это ШЛ) - 550 генри на частоте 120 герц, с зазором на ток 80 мА (бумага+серебряная фольга) - 90 генри. Масса сердечника 4800 граммов. Выходная мощнгсть - 23 ватта в звуковом диапазоне. Нижняя рабочая частота - 7 герц.

Роман, а Вы попробуйте набирать... Кстати, а чем Вам это не нравится?

Никаких проблем....

Вообще-то тут вопрос относительности... Для меня это схемотехника уже сегодняшнего дня, кто-то может обратиться к ней уже завтра, если сейчас прислушается ко мне, а кто-то просто не обратит внимание либо отбросит идею, оставаясь на классических позициях и не только до послезавтрашнего дня (в переносном смысле). Что конкретно Вас интересует, схемотехника собственно усилителя или собственно его блока анодного питания? Нельзя ли уточнить? Если усилителя, то он однокаскадный с повышающими входными трансформаторами, с помощью которых также производится сведение стересигнала в моно. Лампа - РХ-4 Алеши Вайша с сетчатым анодом. Смещение - автомат с катодным дросселем. АС - описание и фото в соответствующей ветке форума. Вот, собственно и все основное. Блок питания составной импульсный с отдельном корпусе. Накал - импульсником. Источник - проигрывать СД. На сайте первоисточника разные усилители, на разных лампах, но все они объединены общей идеей составного из блоков импульсного источника анодного питания. Я использую ИБП фирмы МинВелл RS-15 48 вольт с выходным током 330 мА, они на голову лучше использованных первоисточником. Можно использовать эту же серию на 25 ватт, габариты у них различаются незначительно. Сумматор выполнен на резисторах КНП 5 ватт, но ток суммирования увеличен по сравнению с оригиналом. Поскольку ток холодного старта может достигать десятков ампер (при зарядке первого конденсатора со стороны сети в течение первого полупериода), между сетью и входом каждого ИБП устанавлены защитные резисторы, ограничивающие этот ток до0,5-1,0 ампера. Затем после зарядки первого конденатора (33 мкф или 56 мкф) резисторы замыкаются контактами реле. MW имеют защиты от перегрузок выхода, поэтому приняты меры по ограничению броска тока выхода ИБП с помощью балластных резисторов, которые после зарядки конденсаторов в усилителе также замыкаются контактами реле. Все это очень просто и недорого, а все компоненты вполне доступны даже сейчас. Собрать такой блок анодного питания дело нескольких вечером или дней. Если есть вопросы - задавайте по существу.

Вообще-то Ваше ТРЕБОВАНИЕ ПРЕДЪЯВИТЬ выглядит по меньшей мере странным на мой взгляд ... Для того, чтобы требовать что-то от меня, нужно, в первую очередь, иметь такое право. Оно есть только у Дим Димыча. У Вас его нет. вы можете просто спросить или попросить меня, не более того. Ваши сомнения, как Вы понимаете, меня не трогают ни с какой стороны. Кроме того, я ничего не писал об изготовлении мной усилителя на 826-ой лампе, в моем посте речь идет только об импульсном блоке анодного питания товарисча зеленой волны, которому я очень признателен за идею такого питания.. Ко мне приложенное Вами фото какого-либо отношения не имеет - мой усилитель собран на аналоге лампы 2А3. Наверное, мне стоит развить эту тему в разделе "Источники питания", это будет правильнее - просто здесь схема попалась на глаза.

Я это делал и на этом остановился. Накал у меня тоже на импульснике. Схема мной доработана, но идея использована отсюда. Рекомендую - это уже совершенно другой уровень схемотехники, быть может и ваш завтрашний, а то и послезавтрашний день.

Резисторы подстроечные Вишей проданы.

Резисторы Миллз 510 и 560 ом проданы.

Цена на переключатель Элма устанавливается 5000 рублей.

Продам 2 пары новых, не бывших в употреблении, в упаковках и с заводскими паспортами, тестированными и промеренными мной на специализированном стенде со питанием накала и анода, радиолампы 205D (реплики Вестерн Электрик" фирмы ПСВАН). Цена одной пары 30 000 рублей. Это ниже себестоимости. Продаю потому, что они предназначались в первый каскад двухкаскадного усилителя звуковой частоты, но концепция изменилась и вместо первого каскада были использованы повышающие входные трансформаторы от Лундала. Так и не пришлось их услышать. Фото ламп прилагаю. Сам фотографировать не стал, т.к. хорошо не получится, использовал сторонние фото, абсолютно тождественные моим лампам. Условия оплаты и пересылки всё те же. Фото, в т.ч. и усилителя от Ямамото , и даташит прикрепляю. 205D (2).pdf 205.txt 205 прог.docx

Что Вы так скромничаете? На своем уровне Вы, видимо действительно знаете все - даже Буля. И учить других Вы пытаетесь именно на уровне этих познаний. Меня ваша "учебе" отнюдь не возмущает, скорее забавляет. Попробуйте вместо Буля почитать корифеев звукотехники из авторитетных изданий по списку, который я приводил ранее. Там все на русском языке, переводить с Гуглом не надо. Вашего спасибо мне не надо, скажете им. По трансформаторам, которые я перечислил, я знаю практически все, что мне надо. Заплачено за это большими деньгами, т.к. все трансы мной покупались и тестировались в звуке. У Вас, видимо, такой возможности по жизни не было, но это Ваша проблема. Поэтому забавно читать Ваши утверждения о том, что трансформаторы Марка Фельдшера, сделанные на железе, о которых я имею представление как и о его концепции по разработке этих трансов из личной переписки с самим Марком, которого я уважаю, хотя со многим с ним не соглашусь. Интересно, как Вы можете судить о трансформаторах фирм, которые я перечислял, не имея их и не отслушав их в своем контрольном тракте? Буль-буль...

Извините, но я в этой среде не обитаю. Она мне просто не интересна. Уровень, знаете, не тот... Низковат... Да и направление ( я Вам привел предусловие этого так сказать "труда") мягко говоря, не то. И не надо мне ничего "напоминать" эдак свысока, я в радиотворчестве более 50 лет и сам прекрасно писал на эти темы в известном Вам журнале "Радио" лет эдак 25 тому назад. Так что я и сам мог бы Вас поучить - но ведь Вам это неинтересно, не правда ли? Вы мне так и не ответили, сами-то прочитали пдф от Хитачи Метгласс. Правда, он на английском, естественно, но ведь Вы английским владеете, не так ли? . Вы бы хотели узнать, например, как устроены выходной трансформатор Тамуры или Аудионот? Я их разбирал, они у меня были, а на базе АН-а у меня сейчас собран комплект - катодный дроссель + выходной транс под лампы 205D и РХ-25. Не из каких-то тупых книжек, а как это сделано в действительности специалистами по звукотехнике? Похоже, нет... Поскольку купить выходник от АН за $3500 практически никто из форумчан не сможет. Дороговато-с... Может кому другому интересно... Даже не знаю... Торресу уж точно не нужно... Он и так всё знает. Не понимаю, что он хочет найти для себя нового на этом форуме... Кстати, в "Вестнике АРА" есть несколько интересных переведенных статей ненаших авторов : Норман Кроухерст "Как работают звуковые трансформаторы", Гласс Аудио, № 1/92г; Д-р Том Ходгсон "Трансформаторы в однотактных усилителях", Саунд Практик, весна 1994г; Д-р Том Ходгсон " Выходной трансформатор для однотактника", Саунд Практик, №10; Джеймс Моир "Выходные трансформаторы", Гласс Аудио, 3/1994г; Менно ван дер Штин "Измерение характеристик выходного трансформатора", Гласс Аудио, 5/97г. Рекомендую. И не только Вам... Молодец все-таки был Белканов, царство ему небесное... Я до Гласс Аудио и Саунд Практис добрался в оригинале намного позже.... spez.pdf v1.pdf v2.pdf v3.pdf v4.pdf v5.pdf v6.pdf

Вы прочитали таблицу из файла, который я прикрепил? Мне Буль неинтересен - Буль Б.К. Основы теории электрических аппаратов В книге рассматриваются основы теоретических расчетов электрических аппаратов, применяемых в электротехнических устройствах высокого и низкого напряжений, электротехнических систем с коммутирующими электрическими контактами и бесконтактных электрических аппаратов, применяемых для управления электрическими цепями. Мне эта книга неинтересна и не нужна по определению: ПРЕДИСЛОВИЕ Книга представляет собой учебное пособие по курсу для специализирующихся в области электроаппаратостроения, в котором рассмотрены основные вопросы теории электрических аппаратов и на базе которого впоследствии студентам читаются специальные курсы электрических аппаратов и даются необходимые сведения по проектированию и расчету аппаратов конкретного назначения и применения. Здесь читатель найдет только «основы теории», т. е. рассмотрение совокупности вопросов, на базе которых возможно построение специальных дисциплин по аппаратостроению. В книге освещены вопросы, которые являются наиболее типичными и общими для аппаратов высокого и низкого напряжений, а также для аппаратов автоматики, например вопросы нагрева, термической и электродинамической устойчивости, гашения электрической дуги, вопросы контактов, электромагнитных явлений, некоторые вопросы механики. За последние годы в аппаратостроении все чаще внедряются элементы бесконтактной техники. В связи с этим в настоящем учебнике нашли отражение вопросы в области теории и расчета дросселей насыщения, магнитных усилителей и полупроводниковых элементов. Естественно, что у студента-электромеханика, когда он приступает к изучению курса «Основы теории электрических аппаратов», прежде всего возникает вопрос: что представляет собой в электротехнике направление «электрические аппараты»? Из большой области различного аппаратного электротехнического оборудования к электрическим аппаратам принято относить коммутационные, защитные, контрольно-измерительные и регулирующие аппараты, обслуживающие электроустановки по производству (электростанции), преобразованию и распределению (электрические сети и подстанции) и потреблению (электрический привод) электрической энергии в народном хозяйстве. Существуют большие группы электрических аппаратов и других назначений (авто-авиа-оборудование, рентгенотехника и т. д.), которые обычно не... Если Вы пользуетесь такими "пособиями", мне Вас искренне жаль. Наверное, сварочный аппарат Вы по ней построить сможете. Или подстанцию... Я пользуюсь совсем другими источниками - специалистов по звукотехнике.

Сколько вопросов, сколько вопросов... Отвечу по порядку поступления. Сразу предупреждаю, что в дальнейшем на детские вопросы отвечать просто не буду. Ну, могу, конечно, над ними поиздеваться эдак аккуратно, если будет желание. Конспектировать не надо, Вам это и не требуется. Откройте Ворд, затем чистый файл, выделите текст моего сообщения в теме, нажмите кнопку "Копирование, после чего скопируйте сообщение в этот вордовский файл. Назовите его как угодно, а затем просто пополняйте таким манером. Нет, что Вы, не в SE и PP, именно в силовых. А что такое колено? Насколько мне известно, колено - это часть ноги и из области анатомии, а не электротехники. У Вас, случайно, не медицинское образование? Вам так нравятся медицинские термины, вот, например, "диагноз"... Вопрос не столько в массе... Столько, столько. Производители выходных трансформаторов с Вами вряд ли согласятся, я на их стороне, поскольку выходники Вашего производства мне не попадались. Ваша ошибка в суждении доовольно распространена в любительской практике конструирования выходных трансформаторов, но ведь надо и учиться как-то Я вот Вам могу такую возможность пытаюсь предоставить, а то Вы уже к силовым трансформаторам начали склоняться. Давайте все-таки останемся в теме о выходных трансформаторах. Не производили опыты, до каких частот... Вопрос, конечно, интересный, но он и не простой. В конечном счете формирование частотного диапазона звукового трансформатора производится комплексно, не только сердечником, как Вы знаете, конечно. Но! У меня есть сравнительная таблица от Хитачи Метгласса, где всё расписано по разным видам магнитных материалов вплоть до файнемета. Там и ответы на Ваш вопрос. Надеюсь Вы доверяете Хитачи Металз? 109_finemetmaterials.pdf

Я отнюдь не о потерях в магнитном материале, не с того конца, уважаемые, захОдите. Как сказал один весьма известный товарищ -"Зрите в корень". Корнем как раз является энергетическое взаимодействие двух компонентов - лампы и выходного трансформатора. А именно, какая энергия отдается лампой трансформатору и что затем трансформатор с этой энергией делает и каким образом. Мне довелось познакомиться с многими выходными трансформаторами известных фирм, включая Лундала, АудиоНот, Соутера, Танго, Тамуру и других с сердечниками из железа М6, ХайБи Ориентед Кор, аморфного железа, комбинированными из ХайБи и аморфного железа и пермаллоя разных видов. В хороших системах. Каюсь, трансформаторы с сердечниками из Файнемета мне не попадались... Внимание уважаемого Романа хотелось бы обратить на методологическую ошибку - в его примере оба магнитных материала - железо, т.е. по существу один и тот же магнитный материал. Соответственно, и такой результат. Один и тот же каскад - это вообще ни о чем. Данных как о лампе и ее режимах, а также более подробных данных о самих трансформаторах нет. Было бы неплохо уточнить... Но сразу скажу, чтобы Роман не парился напрасно, аморфное железо и пермаллой имеют существенно более высокую детальность и прозрачность в звуке в выходных трансформаторах по сравнению с любым железом. За это отвечает такой параметр магнитного материала как его коэрцитиная сила. Боюсь, что не смогу согласиться с целесообразностью использования так называемых БТВЗ, так как в каждом конкретном случае масса и соответственно объем материала сердечника должны быть оптимальны. А вот критериев для определения этой оптимальности достаточно много. Но, похоже я ушел куда-то в сторону от данной темы... Кстати, когда вы приводите массу какого-либо трансформатора, масса собственно сердечника составляет только часть массы трансформатора в целом.
