Эксплуатация покажет насколько охлаждение эффективно. На макете вообще хватало обдува одним хилым вентилятором типа ВН-2 сразу двух ламп по середине между колб. Тут при продолжительном дежурном режиме (включен только накал) лампы остаются практически холодными.

Выходной каскад усилителя можно считать завершенным. Всё собрано, всё спаяно. Корпус покрашен в готичный черный цвет)) Дальше предстоит большая работа -- сборка высоковольтного источника в своем корпусе и блока драйвера и управления -- в своем. Вентиляторы конечно воют дьявольски, но дуют точно также))) 2 шт. по 280 кубометров в час. Каждый дует на свою лампу, в середине воздушные потоки встречаются и выбрасываются наружу через сетку спереди и крышку сверху. Цепью блокировки охвачены концевик открытия верхней крышки, концевик разъема высоковольтного кабеля и реле, которое замыкается при подаче смещения на лампы. Завершающим штрихом будут изготовлены шильдики под измерительные головки и лампочки. Обещанные фото ниже.

Были определенные трудности с продолжением проекта, втч денежные. Но сейчас уже основная компектуха которой не хватало докуплена и работа продолжается. Сейчас идет к финишу окончательная сорка блока выходного каскада, фото будут позже.

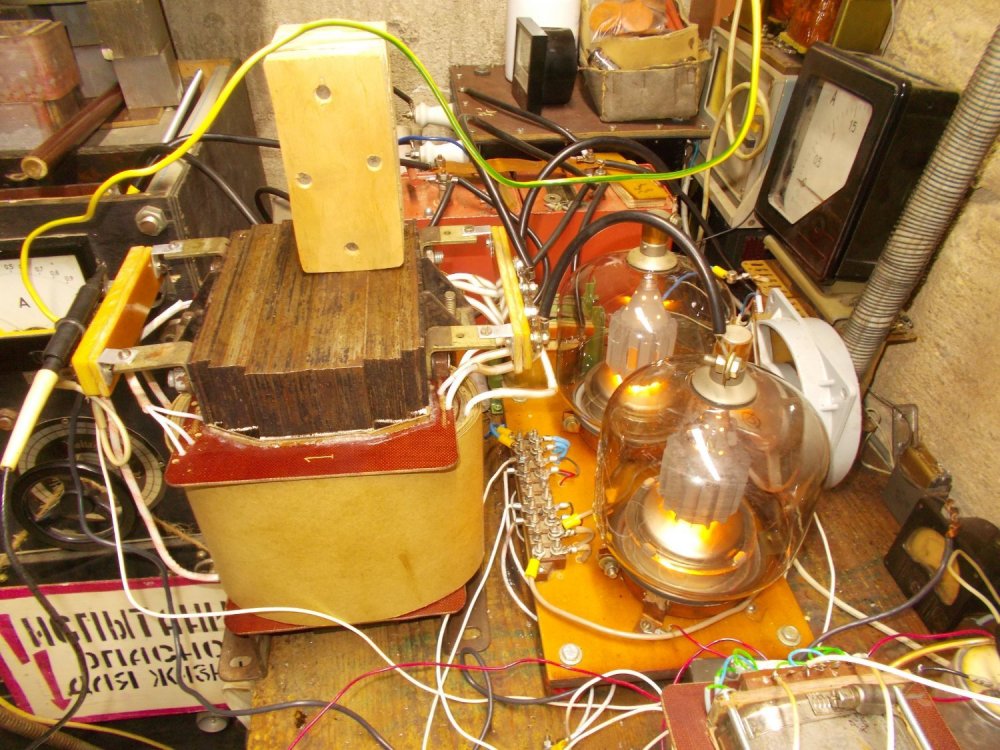

Ноутбук с наушниками, чтобы не травмировать окружающих. А описываемый в теме усилитель будет эксплуатироваться априори вне дома. Я так хотя бы смогу оттянуться на любимой музыке без риска наслать на себя праведный гнев соседей))) Даже пробное прослушивание макета этого двухтактника вынудило выбирать момент (день, рабочее время), когда чье-либо присутствие в доме будет минимальным, да и мощность выше 100Вт врядли удалось накрутить.

Исключительно тяжелые металлы разного мракобесного характера)))) Среди любимейших групп Theatres des Vampires, Lord Vampyr (отщепившийся от "Театра" фронтмен, собравший свою новую группу), Gothminister, Trail of Tears, Moonspell, особое место в плейлисте занимают Candlemass, как основоположники Doom metal (со всеми потом в дальнейшем появившимися готическими производными) и которые одними из первых использовали оперный вокал (Найтвишей тогда ещё даже в проекте не было), иногда могу послушать величайших Black Sabbath, как родоначальников тяжелого металла вообще. Много чего слушал из рока и металла, что-то навеки прилипало, к чему-то потом интерес терялся, так-то раньше не брезговал и всяким brutal death metal в духе Cannibal Corpse и иже с ними. Иногда могу и какую-то готично-дарковую электронщину послушать в духе Grendel и X-fusion. Но в целом, если музыка тяжелая и мрачная, исходит от рока и металла, то вероятно она придется мне по вкусу))) Всё что за этими рамками - отметается.

Акустику буду покупать по типу такой https://tik-tak.kiev.ua/behringer-b1520pro.html Инженеры разместившие эти лампы внутри закрытого корпуса радиопередатчика "Молния", получается, тоже ошибались? А в каких условиях слушать.. Например в условиях репетиции у металл-банды или на их концерте, чтоб потом чувствовать себя контуженным. Как раз таки во многом, именно ради этого. Ради того, чтобы построить нечто максимально эпическое по степени лампозности и выходной мощности. Впрочем, это не предел, ещё есть куда стремиться. В запасах лежат ещё ГМ-100... Жаль нет ГК-9Б, тогда можно было бы построить нечто по мотивам УПВ-30.

Праздники несколько притормозили работу над усилителем, но сейчас она уже возобновлена. Готов комплект измерительных головок с новыми специально напечатанными шкалами. Ожидаются из лазерной резки новые боковые фальш-панели лока выходного каскада, после этого нужно будет сделать порошковую покраску частей корпуса выходного каскада.

Так с одного предприятия и с одной партии же))

Новости по усилителю: закончил размещение всех компонентов в модуле выходного каскада, спаял добавочные резисторы для двух киловольтметров которые будут измерять анодное напряжение и напряжение 2й сетки. Вентиляторы обдува ламп наконец удалось закрепить, пришлось городить хитрые кронштейны. Остается сделать боковые фальш-панели (родные от с1-74 утрачены) и можно будет отдавать корпус на финишную отделку. После отделки корпуса останется собрать окончательно выходной каскад и спаять всю внутреннюю схему. А, ещё я задизайнил и подготовил к печати комплект новых шкал для измерительных головок. Все головки -- винтажненькие ПМ-70.

Самый большой импульсный модуляторный тиратрон в стеклянной колбе -- ТГИ1-2500\35, вот уж всем лампам лампа! Применялся в мощных электрофизических установках (ускорители, лазеры) а также в модуляторах РЛС. Встречается весьма редко, тираж был небольшой. Чисто случайно пойман на аукционе за жалкие 20$.

Ртутный газотрон ВГ-163 -- самый большой в линейке. ТГИ2500\50 из предыдущего поста на его фоне смотрится скромно)) Средний выпрямленный ток 16А при 15 кВ обратного напряжения, амплитудное значение тока допускается в 50А.

Не то чтобы "призрак", но лампы мягко говоря не частые и весьма дорогостоящие -- импулсьные модуляторные тиратроны ТГИ1-2500\50 (50 кВ, 2500А). Применялись в основном в мощных электрофизических и лазерных установках. Производитель -- львовский "Полярон", 90ые-2000ные годы (возможно перемаркировка). Сименсовская RS1020 на фоне.

Предок лампы ГМИ-83 под названием Г-483. Дата выпуска -- декабрь 1951 года, самая старая модуляторная лампа в моей коллекции. Производитель -- фрязинский завод №191 (если не ошибаюсь).

Вот как, спрашивается, те же ДИД-0.5 мотали... А у него статор 20 мм в диаметре снаружи корпуса..

Добавлю несколько фото процесса.

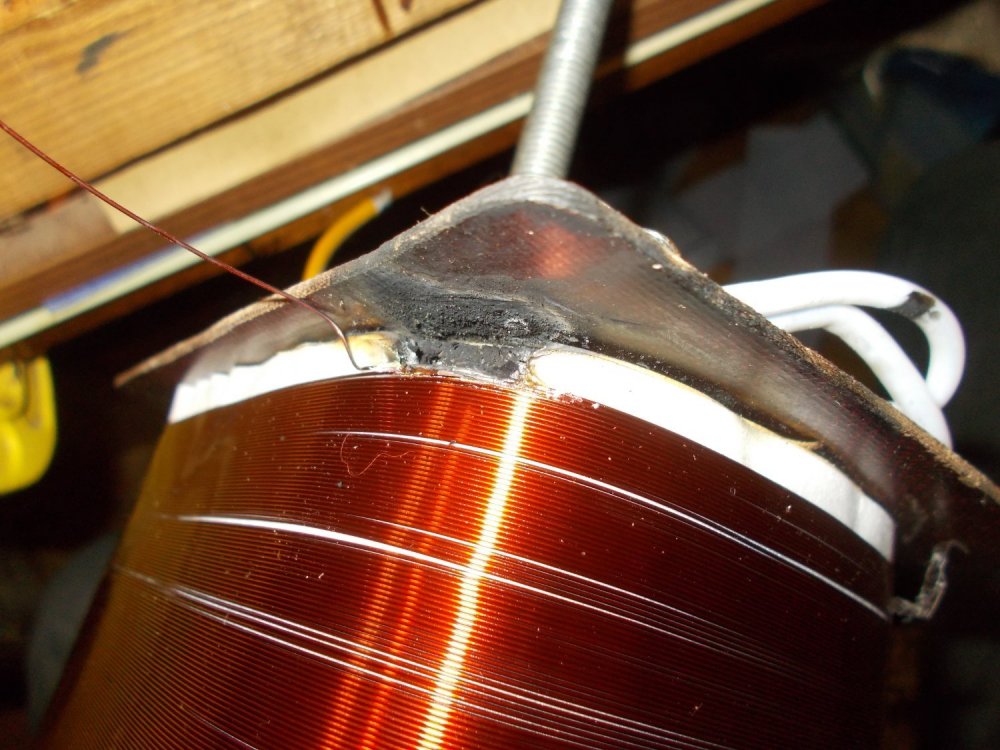

Оххх, таки намотал его. Все выходные намучался с ним. Раза три при всыпке секций обмотки рвался провод, приходилось переделывать.

Такую лампу я применил во входном каскаде своего могучего усилителя-радиоузла на ГУ-46. Довольно интересный опыт. Поскольку звук мне сравнить не с чем, то мне он понравился))) А так она была довольно популярна в разной научно-изменительной и прочей электрофизической аппаратуре за высокое быстродействие схем на них, в частности на ней делались генераторы импульсов нано- и даже пикосекундной длительности. Живьем видел их в схемах развертки осциллографов.

Вот здесь она описывается как тетрод без лучеобразующих пластин. http://www.russiantubes.ru/prop.php?t=8&p=238

Раз уже такая пьянка, покажу ещё один мегараритет выловленный на местном аукционе -- генераторная лампа ГУ-64. По одному из предположений эта лампа была разработана исключительно для радиопередающей аппаратуры применявшейся на "Луноходах" и выпущена партией не более нескольких тыс. штук. Имеет весьма интересное сочетание параметров -- граничную частоту 175 МГц с выходной колебательной мощностью до 230Вт при очень скромных габаритах и невысоких напряжениях на электродах. Ток анода может достигать 750 мА. Такая себе перерощенная 6п45с... Даташит доступен здесь https://tehnodoka.ru/spravkalamp/gu-64.php

А я и не снимал его, а купил на местном аукционе за смехотворные деньги -- 0.7$. Могу с вероятностью процентов 80 предполагать, что он применялся в ранних образцах судовых\морских РЛС, тех же самых в которые потом шел тот же МИ12 (помню читал описание станции с ним, помню что она морского назначения, но названия вспомнить не могу) Для сравнения, фото МИ-12 (с ostron.de)

Может и немного не по теме, но таки дичайший раритет. Один из самых ранних (если не самый) серийных импульсных магнетронов на диапазон длин волн в 10 см с необычной маркировкой МИ2-10 выпущеный в "4м квартале 1950 года". Тогда по всей видимости ещё не было стандартной сквозной нумерации магнетронов с буквенными индексами, обозначение вероятно означало, 2 -- номер разработки, 10 -- 10см длина волны. В дальнейшем в этом же корпусе выпускалась целая линейка чуть отличающихся по частоте магнетронов -- МИ-12. МИ-13, МИ-14, МИ-15, МИ-390 (экспортное исполнение МИ-12). Электрические параметры МИ2-10 скорее всего аналогичны его наследникам. Присутствует логотип производителя (что вообще говоря для СВЧ-приборов -- большая редкость, такое присутствие) который я не могу опознать.

Не совсем в тему, так как это не трансформатор, но все же моточное изделие. Задача со звездочкой: вмотать вот в ЭТО трехфазную 2х слойную обмотку на 3000 об\мин. Это статор электродвигателя вентилятора 1.25ЭВ2.8, которые я собрался применять в своем усилителе на ГУ46. Вентиляторы эти стоят дурных денег, а у меня скопилось несколько штук нерабочих, а рабочий лежит только один, как оказалось. Так как я несколько лет работал на предприятии по ремонту-перемотке электродвигателей и трансформаторов, то из спортивного интереса решил попробовать. Получится -- будет сэкономлена куча денег. Каждая фаза обмотки состоит из 6 секций по 250 витков проводом 0.1мм... Завтра надо изваять миниатюрную намоточную оснастку. Смотрю я на этот статор и на ещё более крошечные моторчики-сельсины-вращающиеся трансформаторы авиационного назначения и думаю, а как их мотали?

Да, ртутные вентили предельно красивы и готичны) Сохранились их только считанные единицы, увы( По этой причине я и выбрал ВГ-129, а не какие-либо иные газотроны. Я бы именно так и сделал, если б позволила высота корпуса. Хотя в макете лампы вполне себе хорошо жили и с вентилятором сбоку и впритык к выходному трансу, ИК излучением ничего не пожгло.

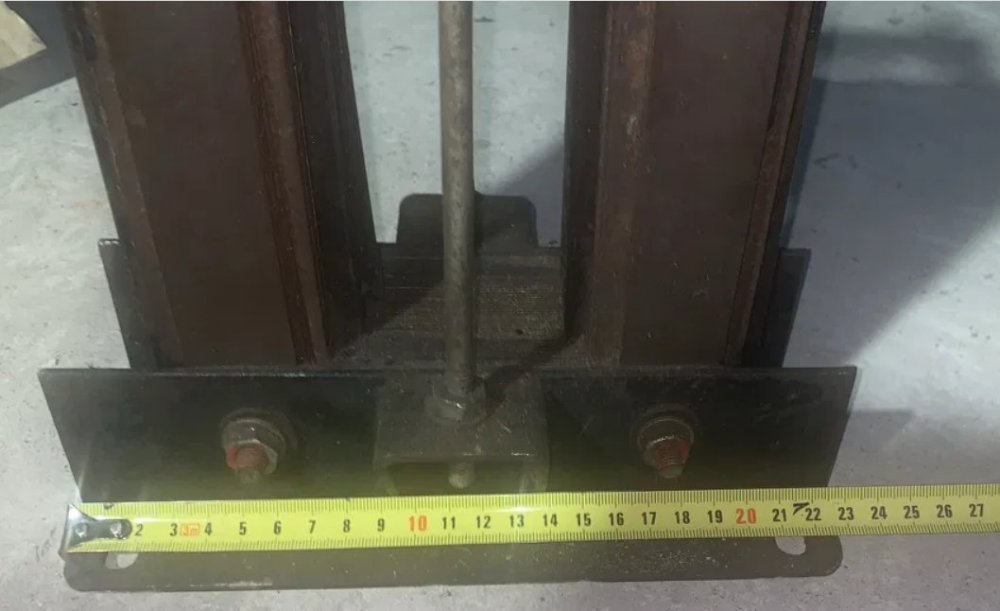

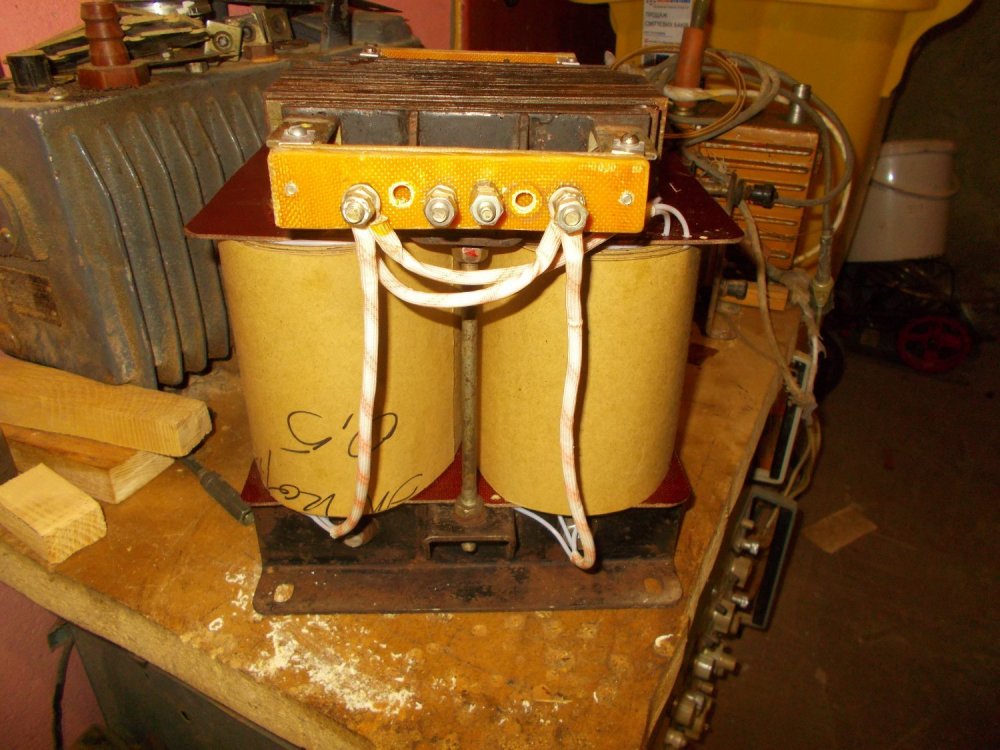

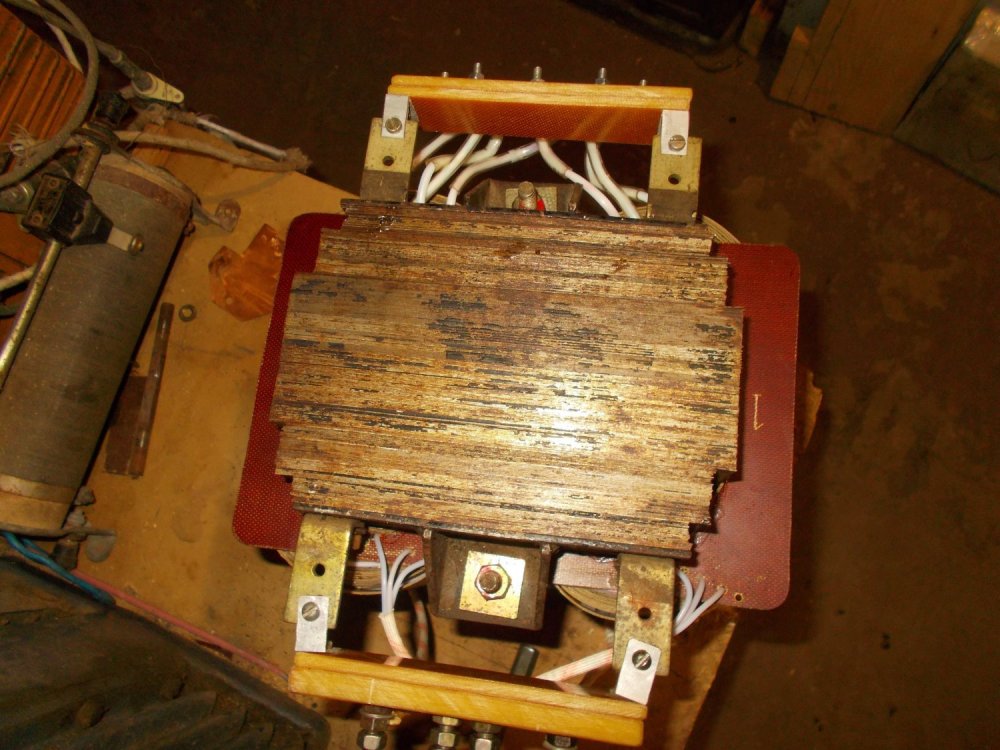

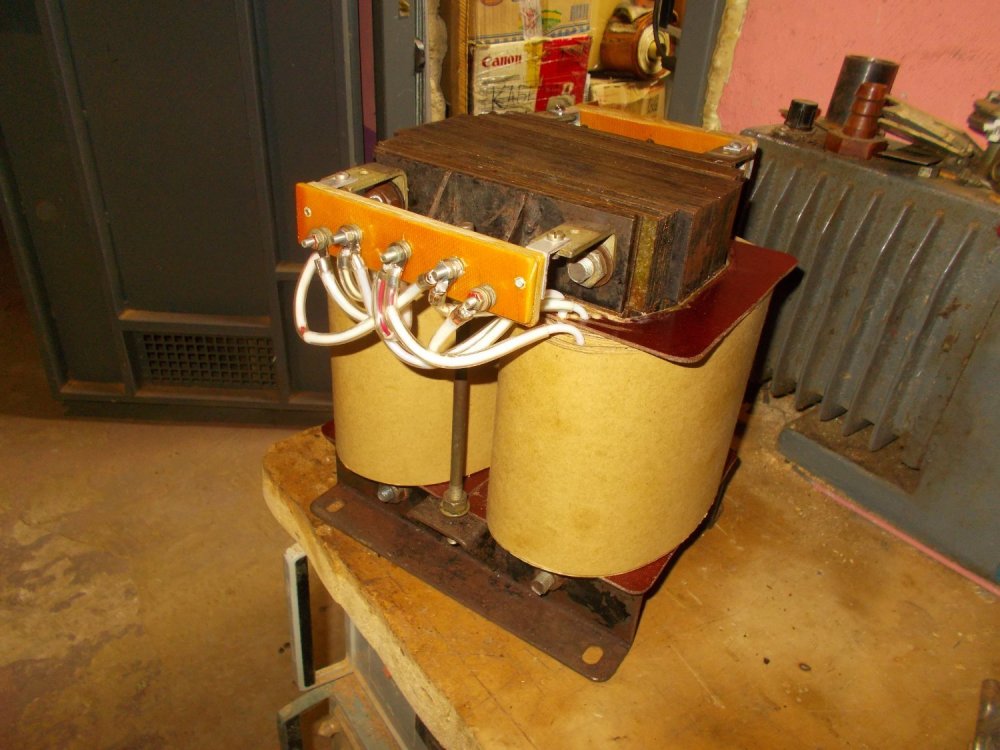

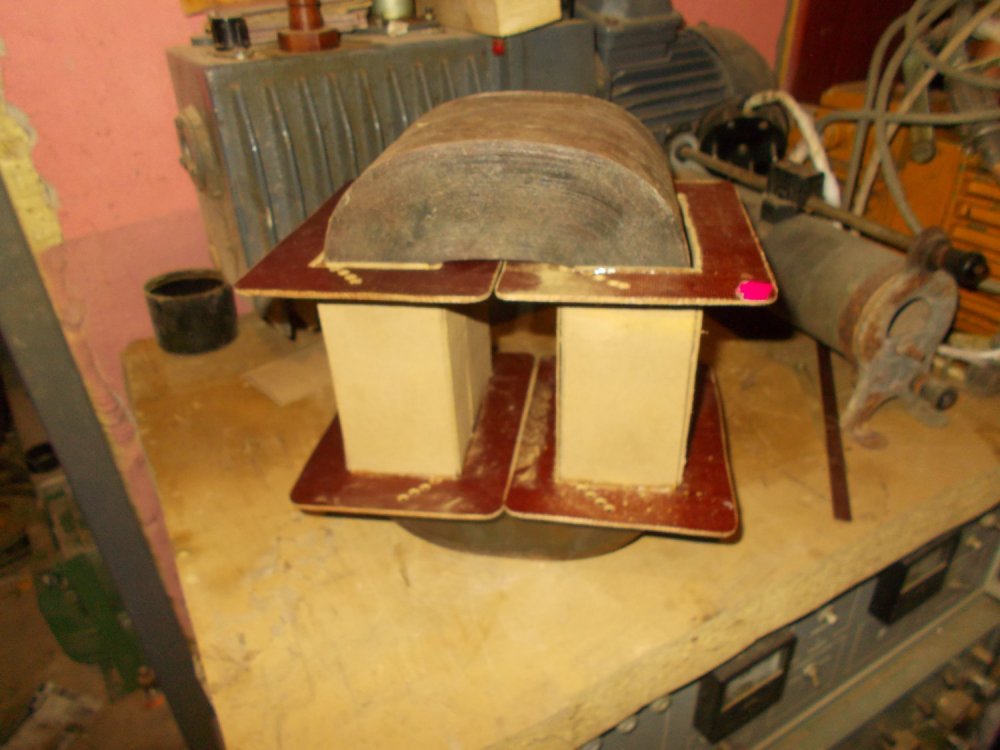

Вижу, тут задаются вопросы о целеполагании))) Они уже задавались несколькими страницами ранее, но повторюсь, основное целеполагание -- это таки сделать нечто беспрецедентное, то, что никто ещё не делал. Вернее, делал один человек и один раз. Я же хочу превзойти его усилитель по части компактности, при той же мощности (1200Вт или чуть более) и ламповости сделать его в гораздо меньших габаритах, чтоб был не "шкаф" а только лишь "тумба")))) Результаты макетирования меня в общем-то устраивают, предела совершенству нет, где-то нужно остановиться. Иначе не будет вообще шансов из макета вылезти. Да я б не сказал. Просто нужно помнить о ТБ, не лезть в заряженное. И не пренебрегать изоляцией в трансформаторах. Просто этой изоляции нужно больше, отступ от края обмотки -- шире, в остальном все то же самое, что и при 300-500В анодного. То же самое касается проводов монтажа, если нет специальных высоковольтных, то можно использовать обычные, продев их в прозрачную ПВХ трубку от капельницы. Конденсаторы фильтровые правда сложнее достать, но на вторичном рынке ещё попадаются по объявлениям. Как бы там ни было, а работа продолжается, готова уже и задняя панель корпуса выходного каскада. На ней размещены разъемы -- низковольтный, высоковольтный, сигнальные, выводы для подключения АС просто с барашками, без каких-либо специфических разъемов и ещё один дополнительный вентилятор. Теперь надо сделать ещё боковые фальш-панели и можно отдавать в порошковую покраску.

Перегрев маловероятен из-за сильного обдува. Но подумать об этом можно.
