Накалякал схему уже собранного выходного каскада усилителя вместе со всей его вспомогательной обвязкой. Схема драйверного блока будет самой сложной с точки зрения количества элементов, поскольку будет содержать ещё и встроенный мониторный осциллограф "для свистелок и перделок". Если уж гулять -- то на все деньги. Одна из задач проекта -- "максимально освоаивать запасы как ламп так и резисторов с конденсаторами")))

Хоть и не усилитель, но пример монтажа который выполнялся при сборке лампового лабораторного источника питания для макетирования ламповых же схем)).

Рисую схемы дальше. Теперь схема высоковольтного узла -- все предельно примитивно, но каждый элемент нетривиален в плане своих габаритов и веса.

Накалякал схему блока который в себе объединяет узлы управления усилителем, цепи блокировок и автоматику его запуска, стабилизированный источник смещения и низковольтную часть стабилизатора высокого напряжения выходного каскада (3-3.2 кВ). Теперь собирать, корпус уже подготовлен, трансформатор Тр1 намотан на железе ОСМ-0.16, магнитный усилитель и вольтодобавочный трансформатор тоже уже готовы. Нужен ещё Тр2. А у кого-то весь усилитель это 10-15 деталей)))

Само собой это будет моно со смесителем каналов на входе. Можно на трансформаторах, можно просто на двух резисторах, а можно и вообще на гептоде))) Соблюдаю ТБ при работе с электроустановками)) А вообще опыт достаточно большой с высоким напряжением -- импульсные модуляторы, лазерные установки, катушки Тесла итд итп. Тут я прикинул, что высоковольтный узел со стабилизатором в один ящик не влезет. Стало быть, ящиков будет два. В одном только высоковольтная часть, а во втором -- стабилизатор и вся автоматика управления усилителем.

В этой теме этот вопрос уже задавался наверное раз пять. Даже на этой странице или на предыдущей уже есть на него ответ который повторялся мной не один раз.

Абсолютно верно. Каждый выбирает свой стиль, идеологию построения усилителя. Само собой, что я свой стиль тоже выбрал -- полное отсутствие полупроводниковых элементов, минимальное присутствие электролитических конденсаторов в питании (если и придется ставить электролиты то только ЭГЦ или КЭГ) и общий принцип "больше ламп богу ламп", выраженный в применении электронных стабилизаторов напряжения во всех цепях питания. Похожая идеология (все питания со стабилизаторами) породила того самого "Маэстро Гроссо" занимающего внушительную тумбу с выходной мощностью 5 Вт (или сколько там). Отличие моего проекта -- тумба будет выдавать 1200Вт)))

Высоковольтный стабилизатор с плавным пуском готов и функционирует как задумывалось. При выключенном магнитном усилителе и вольтодобавке на выходе "дежурное напряжение" порядка 1 кВ, которое при включении стабилизатора плавно поднимается до рабочего значения за время порядка 12 секунд. Блок резисторов ПЭВ100 -- эквивалент нагрузки, имитирует выходной каскад. Теперь предстоит упихивание в корпус, который и станет источником высоковольтного питания выходного каскада. Вес источника боюсь представить)))

Новости по проекту -- собираю финишно узел стабилизатора высковольтного напряжения с плавным запуском. До этого стабилизатор прошел несколько стадий макетов, их не фотографировал. Сейчас собраны все элементы на шасси, дальше надо спаять, что будет сделано в ближайшее время.

Это титановые геттеры предназначенные для поглощния остаточных газов. Работать начинают при нагреве от раскаленного анода.

Естественно. Две колонки по 8 Ом будут соединены параллельно и работать как одиночная нагрузка 4 Ома.

На текущий момент этот усилитель делается для себя любимого))) И играть он будет самый правильный мрак который найдется в компьютере -- Moonspell, Gothminister, Trail of Tears, Lord Vampyr, Candlemass, Devilment и иже с ними))) Если кто-то иъязвит желание его арендовать для выступления\репетиции -- то ничего не буду иметь против.

Готовы очередные моточные изделия -- дроссель насыщения (магнитный усилитель) и вольтодобавочный трансформатор для компенсации падения напряжения на силовой обмотке магнитного усилителя. Провел предварительные испытания магнитного усилителя -- максимальное замагничивание достигается при токе в обмотке управления порядка 150 мА, напряжение на ней при этом 400-450В. Теперь нужно собрать макет собственно стабилизатора, который будет увязан с высоковольтным источником с одной стороны через этот магнитный усилитель, а с другой -- через делитель напряжения со стороны высокого напряжения.

Топикстартер куда-то пропал с концами, потому попробую вспомнить что он мне говорил на счет транса. Если правильно понимаю то он покупал заготовки под перемотку вроде ОС-2.5 только старой модификации, со скругленным керном, как у трансов от подстанций. По типу такого.

Хочется автоматизации. Включил, накалы зажглись, прошла выработка задержки вкл. анодного, анодное включилось, плавный подъем напряжения и аппарат готов к работе. Отчасти вдохновлено опять же радиолокационными станциями, где не было контроллеров на этих ваших ардуинах). За книжки благодарствую, буду изучать.

Текущей задачей является постройка стабилизированного ВВ источника анодного для ГУ-46 с функцией плавного старта. Концепция видится такая: дроссель насыщения (прсотейший магнитный усилитель) в цепи первичной обмотки ВВ трансформатора, обмотка подмагничивания запитывается от лампового стабилизатора, в который подается напряжение ОС с делителя в цепи высокого напряжения. Основной вопрос -- как рассчитать\подобрать параметры дросселя насыщения? Какое выбрать для него железо? По обмоткам WL течет силовой ток, коотрый в предельном случае должен составить примерно 15А. Я провел измерения на имитаторе нагрузки источника. В отсутствие подмагничивания этого дросселя на анодный трансформатор должно приходить напряжение такое, чтобы "стартовое напряжение" на анодах было 1000-1200В. Это достигается напряжением примерно 70В на первичной обмотке. Следовательно, на силовой обмотке дросселя насыщения должно падать 160В. При маскимальном режиме усилителя каскада (напряжение 3200В, ток анодов суммарно порядка 1А) на первичке анодного трансформатора полное напряжение сети 230В, т.е. дроссель должен быть полностью замагничен и вносить минимальное падение напряжения на силовых обмотках. В средних режимах (ток анодов порядка 300-350 мА) на первичке получается 200В. Те же 3200В при холостом ходе высоковольтного источника достигаются при 170В первичного напряжения. Это говорит о том, что после подъема напряжения, когда дроссель будет частично намагничен, падение напряжения на дросселе должно составлять не более 60В и он будет работать в достаточно узкой зоне намагничивающего тока. Вопрос пока остается в схемотехнической реалиазции плавного старта. Попробую намотать пробный экземпляр на железе от ОСМ-1.0. Есть вероятность что понадобится также вольтодобавочный автотрансформатор для компенсации потерь напряжения на обмотках дросселя насыщения.

Вот тут позволю оспорить это утверждение. Я в данном случае ошибаться не могу поскольку не успел пока забыть тактильные ощущения от ощупывания ламп со всех сторон на предмет их нагрева. Подветренная сторона слегка теплая, неподветренная -- хорошо теплая, но не горячо. Играет роль ещё объем колбы и расстояние от внутренней арматуры до стекла, у ГУ46 по сравнению с ГК 71 это расстояние огромное. И наверняка, Ваши ГК-71 не обдувались вентиляторами. Без обдува ГУ46 само-собой тоже очень сильно разогреваются, особенно днище со штырьками, а в закрытой коробк еи подавно. Но вот с обдувом всё кардинально меняется. На фото задней стороны корпуса в правом нижнем углу разъем ВВТ-10 с такой резиновой "присоской" внутри. Применяется для соединения газовых лазеров с блоками питания. Ещё встречал их в РЛС.

Вдогонку: вес блока примерно 55 кг. ВВ источник, полагаю будет весить соизмеримо, драйверный блок скорее всего не превысит 25 кг. Ламповый киловатт мощи в 135кг))) В то время как однотактники абсурдно малой мощности тяжелее)))

Для концертного двухтактника киловатта на 3-4 самое то)))) Выходной каскад усилителя приобрел свой окончательный облик. Переместил его в квартиру чтобы заняться сборкой блока высоковольтного источника питания.

Эксплуатация покажет насколько охлаждение эффективно. На макете вообще хватало обдува одним хилым вентилятором типа ВН-2 сразу двух ламп по середине между колб. Тут при продолжительном дежурном режиме (включен только накал) лампы остаются практически холодными.

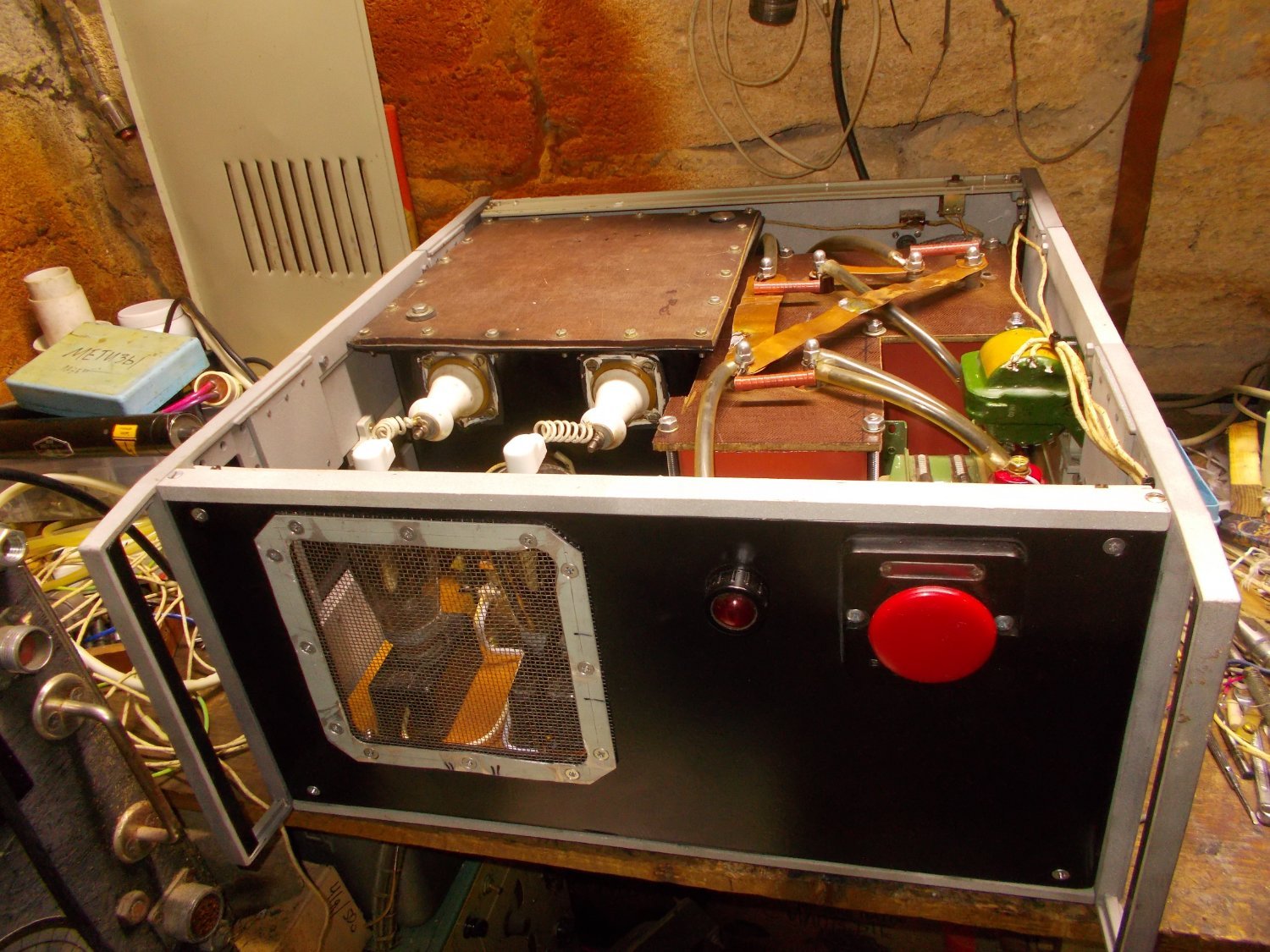

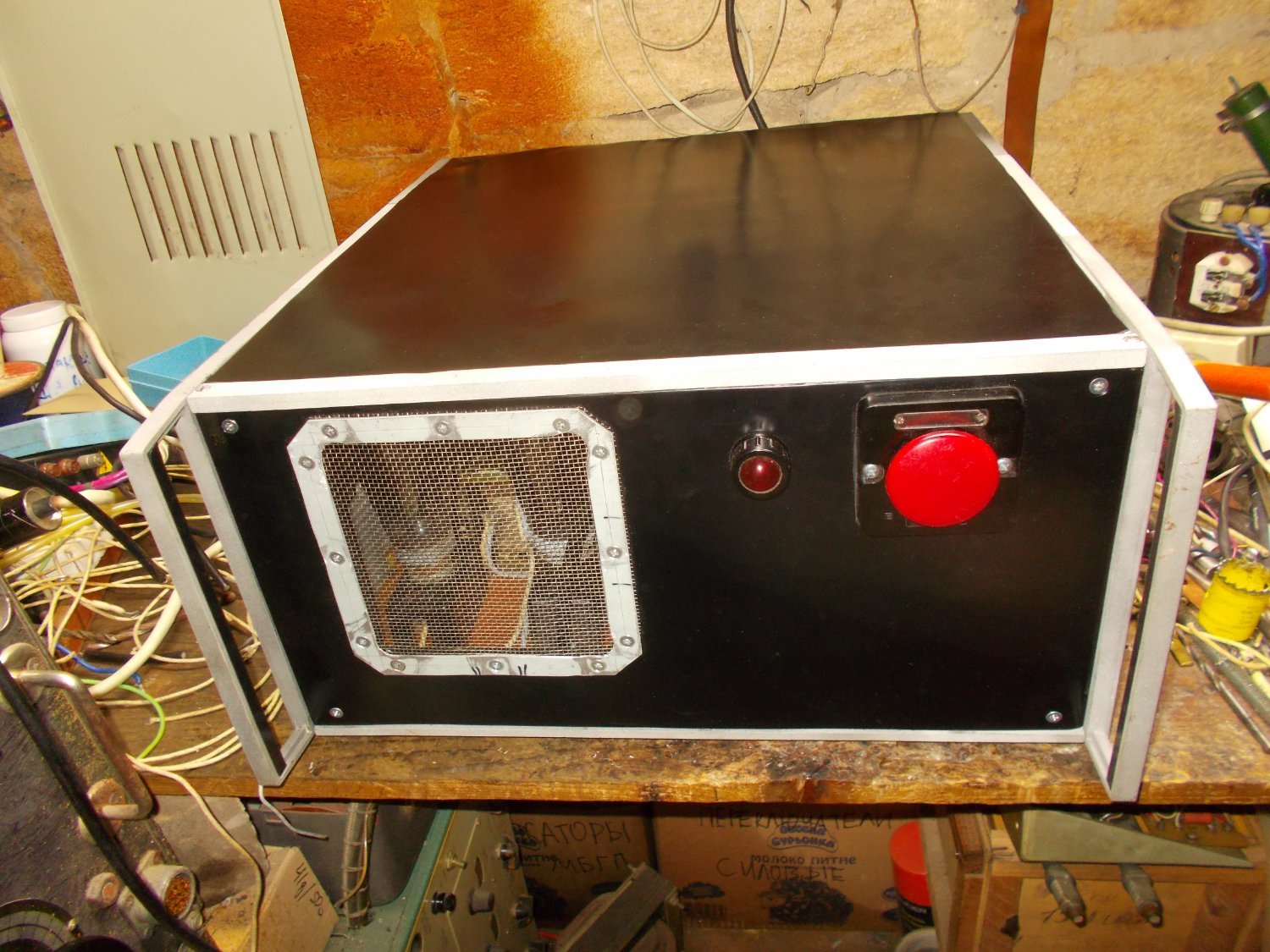

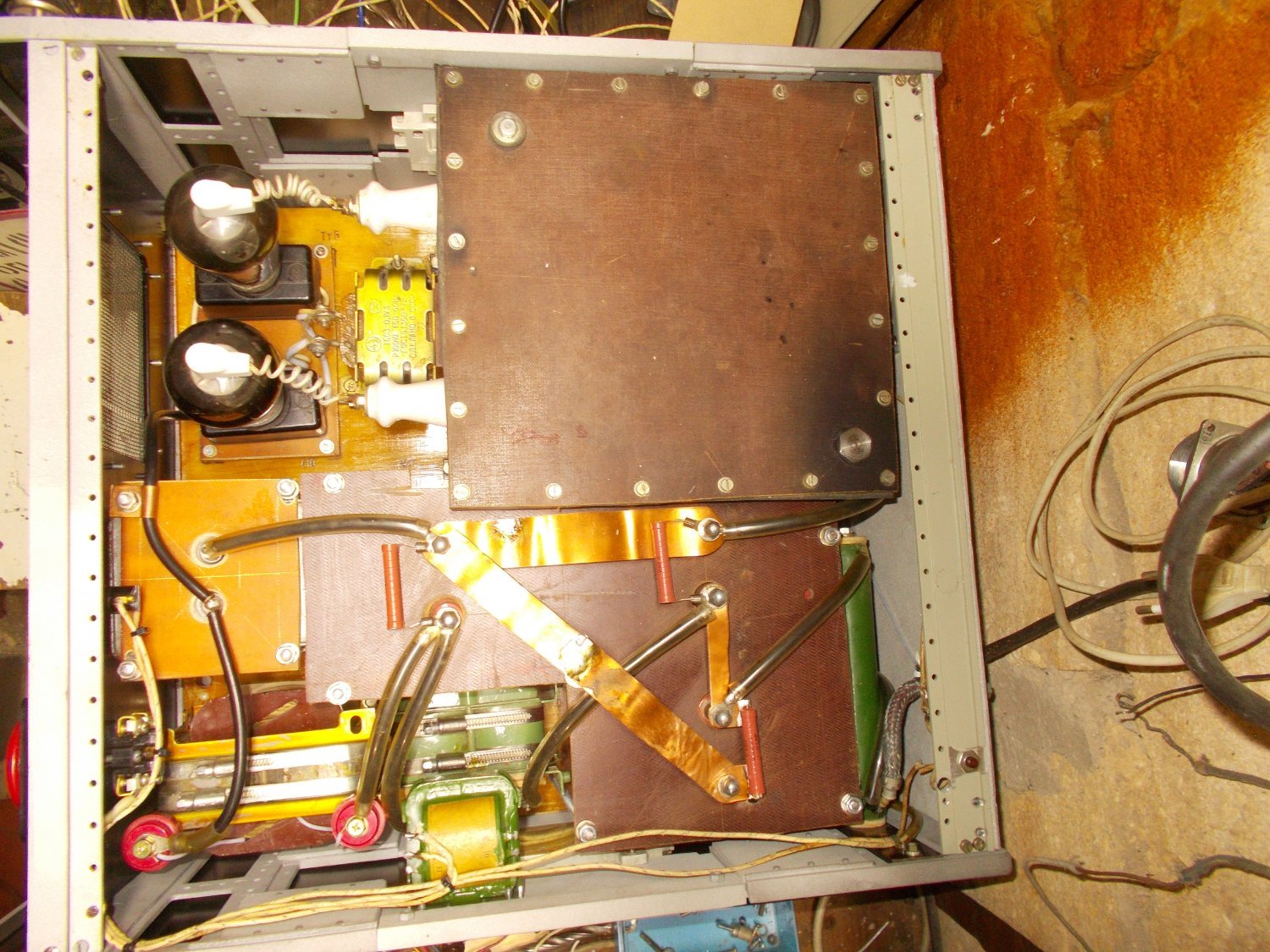

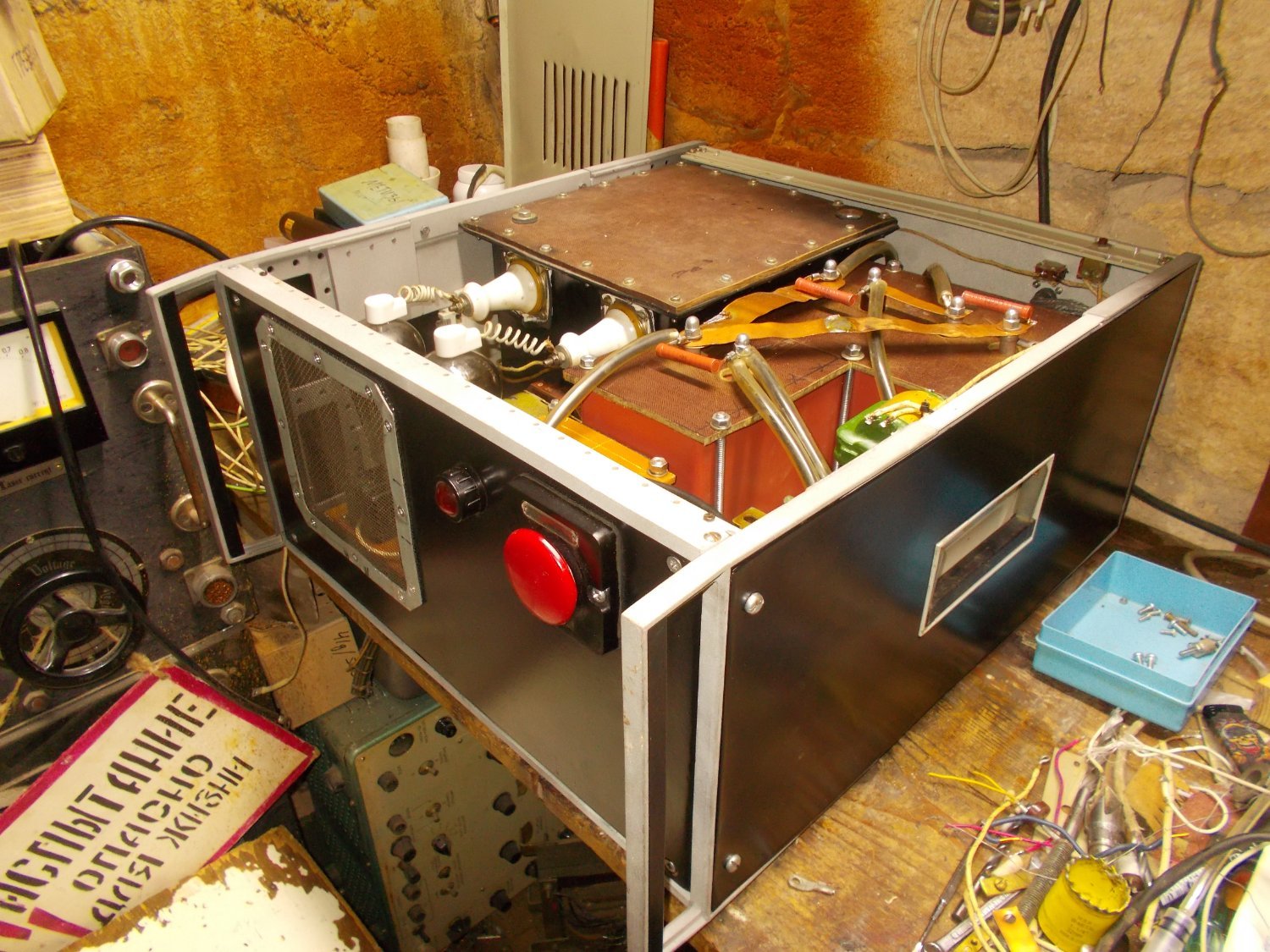

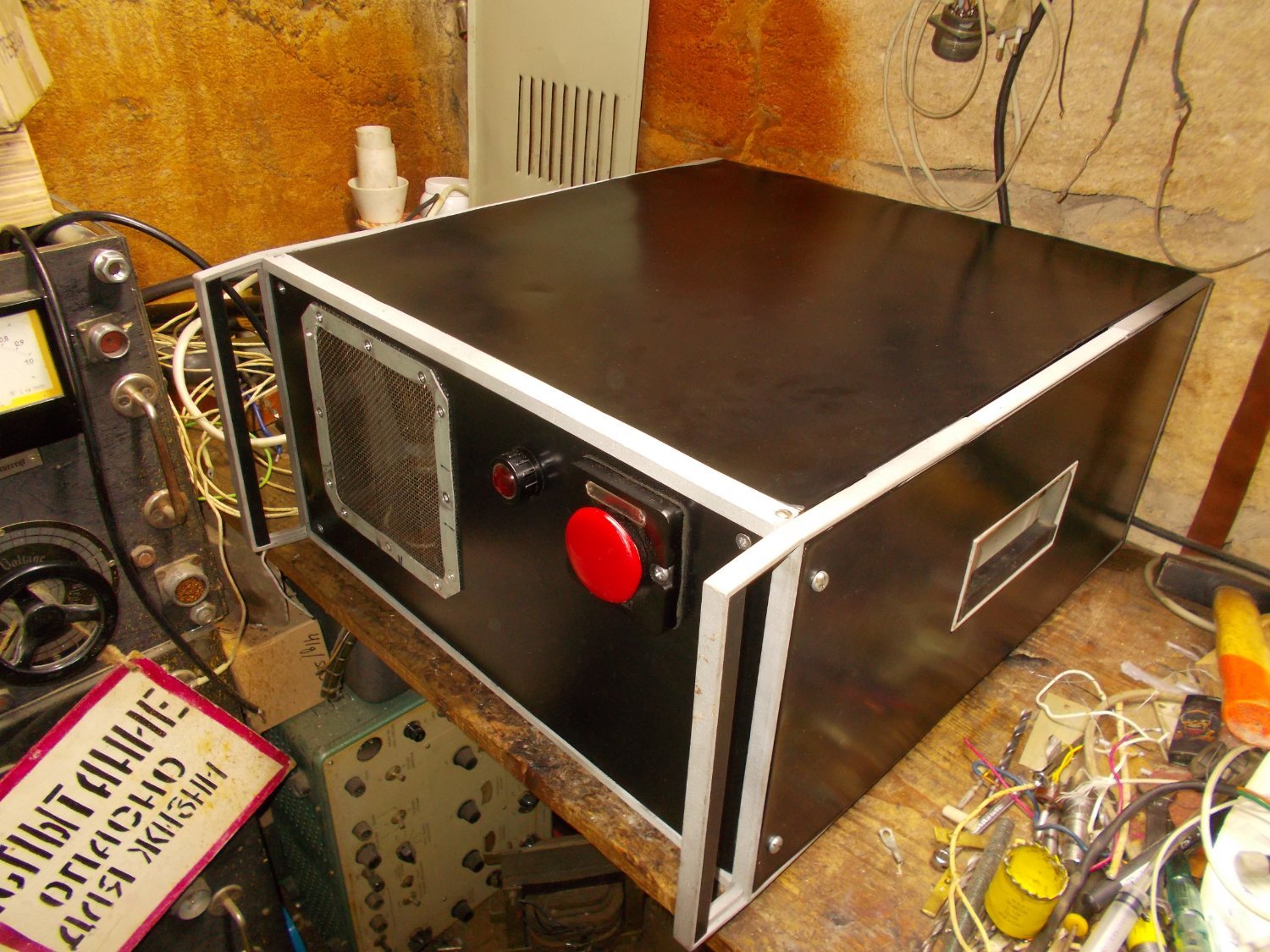

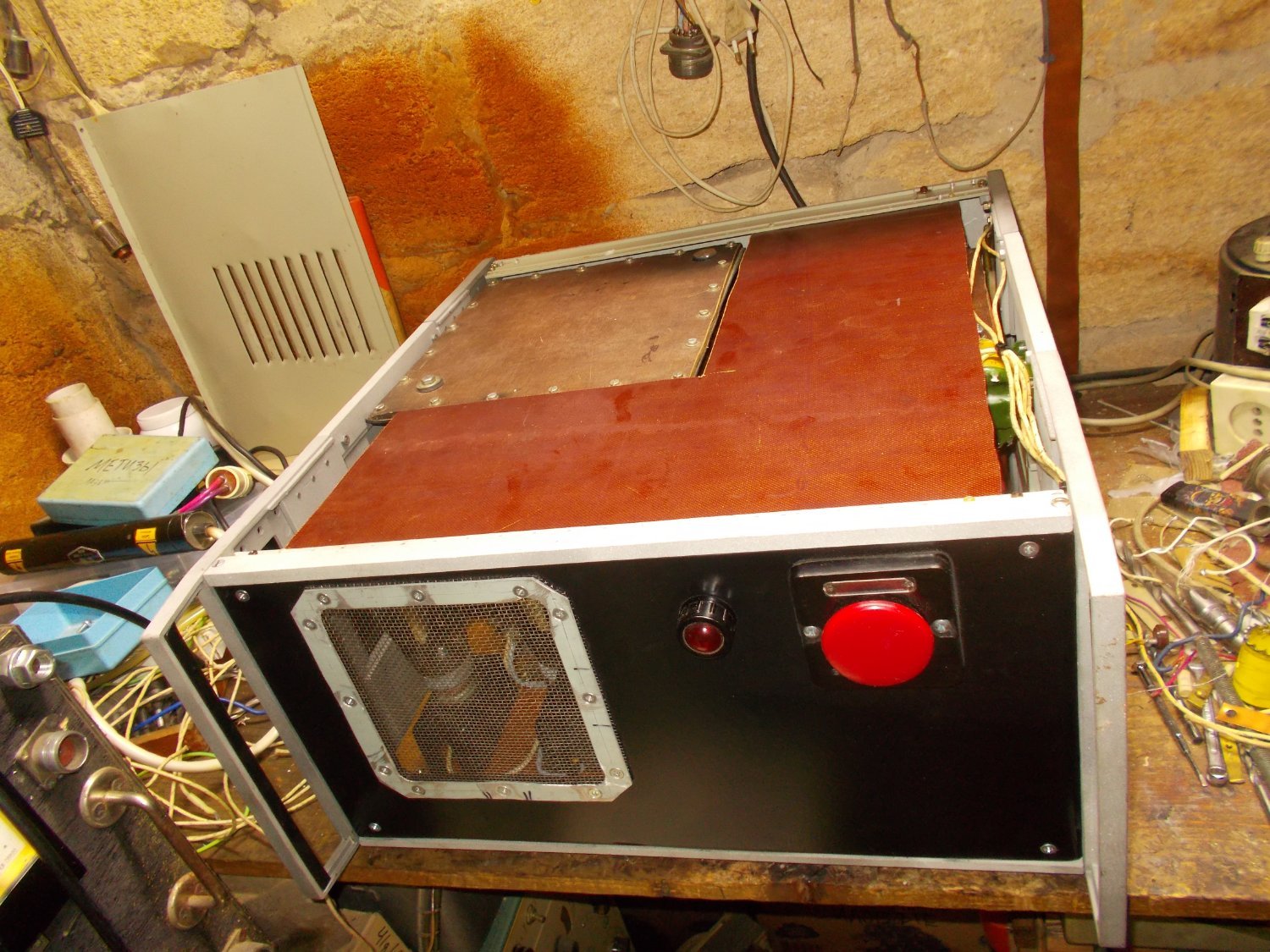

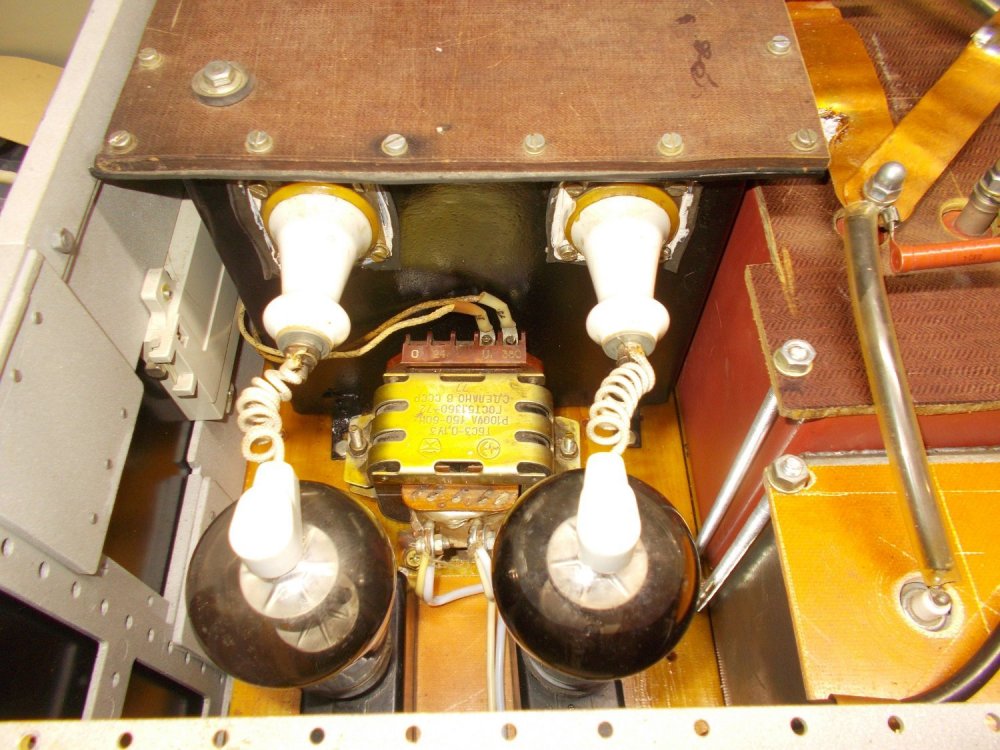

Выходной каскад усилителя можно считать завершенным. Всё собрано, всё спаяно. Корпус покрашен в готичный черный цвет)) Дальше предстоит большая работа -- сборка высоковольтного источника в своем корпусе и блока драйвера и управления -- в своем. Вентиляторы конечно воют дьявольски, но дуют точно также))) 2 шт. по 280 кубометров в час. Каждый дует на свою лампу, в середине воздушные потоки встречаются и выбрасываются наружу через сетку спереди и крышку сверху. Цепью блокировки охвачены концевик открытия верхней крышки, концевик разъема высоковольтного кабеля и реле, которое замыкается при подаче смещения на лампы. Завершающим штрихом будут изготовлены шильдики под измерительные головки и лампочки. Обещанные фото ниже.

Были определенные трудности с продолжением проекта, втч денежные. Но сейчас уже основная компектуха которой не хватало докуплена и работа продолжается. Сейчас идет к финишу окончательная сорка блока выходного каскада, фото будут позже.

Ноутбук с наушниками, чтобы не травмировать окружающих. А описываемый в теме усилитель будет эксплуатироваться априори вне дома. Я так хотя бы смогу оттянуться на любимой музыке без риска наслать на себя праведный гнев соседей))) Даже пробное прослушивание макета этого двухтактника вынудило выбирать момент (день, рабочее время), когда чье-либо присутствие в доме будет минимальным, да и мощность выше 100Вт врядли удалось накрутить.
