Владимир-П

После замены оказался свободным выходной на ОСМ-016 3250/153, подключил его к SE SRPP ЕСС85-6п36с в триоде. Питание драйвера 390в, 6п36с-300в 60-70ма. Rвых ус-ля 1,33ом, на 18кгц есть завал 2дб. Первый спектр- с авт см-ем, звучит чистенько, но вау нет. Перевел в комбинированное см-е, анодное изменилось, спектр другой, звук сочней, но все равно звучит как строевая песня. Как итог вернется на свое место в шкафу.

Есть ТВЗ на ОСМ-025 с секционированием 1-2-1-2-1-2-1, первичка 3450вит. Вторичка 76-76-36 витков, включены последовательно. Внутри второй секции вторички намотана КО 145 витков, 4,2%. Вторая и четвертая секции первички-с переворотом, экраны из алюминиевой фольги между секциями. Подключил в SE 6ж4 в триоде- 6550 в пентодном режиме с КО, которая дала ОС 6дб. 188 витков вторички берем Rа-3ком на 8ом и 152 вит-4ком. На 3ком АЧХ 20гц-0,4дб на 18кгц подьем на 1дб, Rвых ус-ля 4ом. На Rа-4ком АЧХ 20гц и 18кгц завал по 0,4дб, Rвых ус-ля 2,9 ом. С Rа-3ком было как-то некомфортно слушать, может сказывался подьем на ВЧ, на Rа-4ком все хорошо. Для себя сделал вывод, что пентод с КО просит триодного ТВЗ.

Как-то делал гитарный с ТН...220-50, так сопротивлением в сетевой обмотке подбирал Vнакала. Рекламации не поступило.

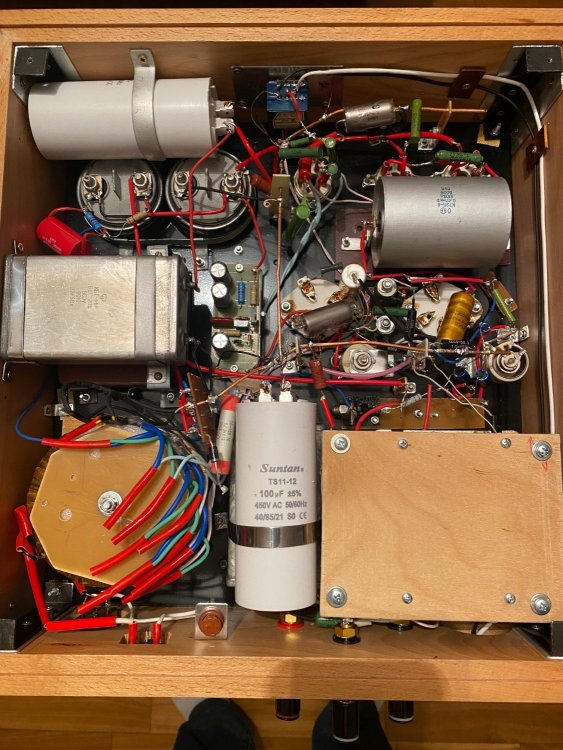

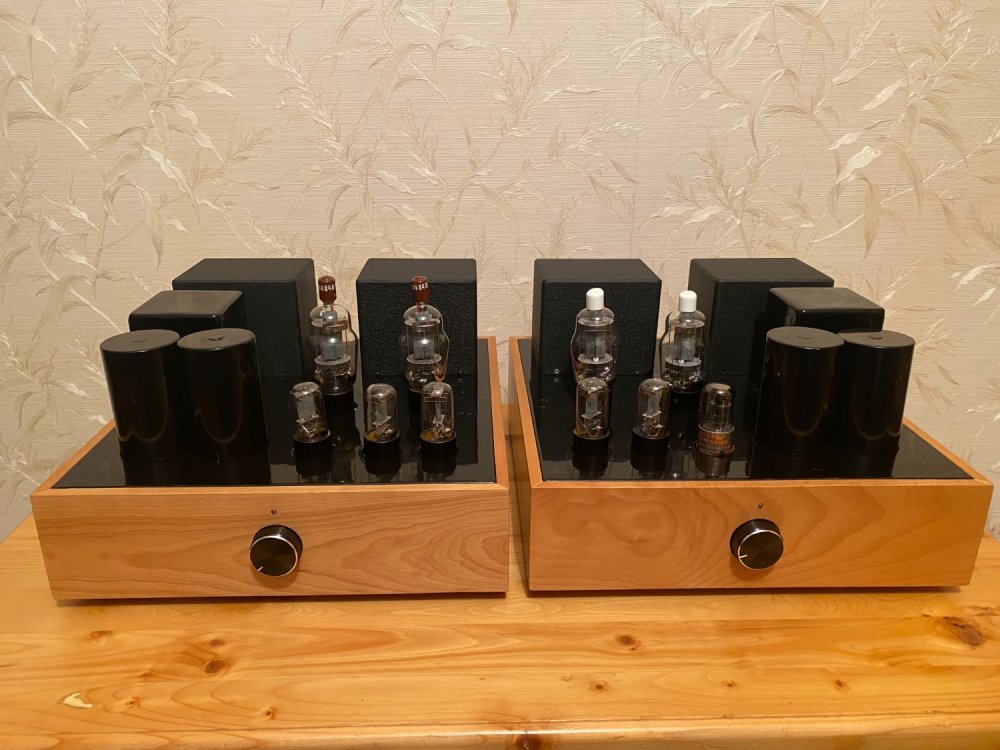

Дизайн-это всегда вкусовщина. На нижнем снимке посимпатичней. Rвых интересно при какой величине ОС?

Где-то встречал подобную ОС, если не ошибаюсь, она дает подьем на НЧ.

У меня SE на 6п36с в триоде с Uа-к 290в и I 55ма без ОС, ТВЗ 4ком с отводом на 2,8ком. Измерял R вых ус-ля, получилось 1,7 и 2,4ом. Можно попробовать отключить ОС, параметры -похуже, звук возможно будет лучше.

Интересен ТВЗ, хочется сравнить со своим.

Rа специально взял больше для ум-я Rвых. КО по минимуму для уменьшения ОС. Пока бубнежки не слышу, если будет, добавлю местной ОС. В пентоде Рмах-11вт, думаю, до триода не дойдет. -КО можно намотать 4+4% и пробовать как лучше. У меня 6ж3 триодом-6550. Раньше пробовал усилитель напряжения-КП, товарищ забраковал. И для интереса спектр на 1вт.

В пентодном перемотал пока один выходной на ОСМ016. Получилось первичка 3110вит вторичка 118вит КО100вит, по секциям 4П-3В. Rа для 8ом не менее 5,6ком. КО в 3% дала ОС 7дб. Rвых усилителя 4ом. Проверял с лампой 6550, звук большой и какой-то вальяжный. Спектр триодный, только 3-я гармоника больше. Не понравится, можно перевести и в триод, выходной позволяет.

Может кому пригодится. -в триодном SE доработал выходной с 4П-3В на 5П-4В, на вч стало лучше на 1-2дб. -в пентодном SE подключал выходной на ОСМ016 с 3П-2В, это красная линия, и на ОСМ025 с 4П-3В это желтая линия, оба были с КО 7-8%.

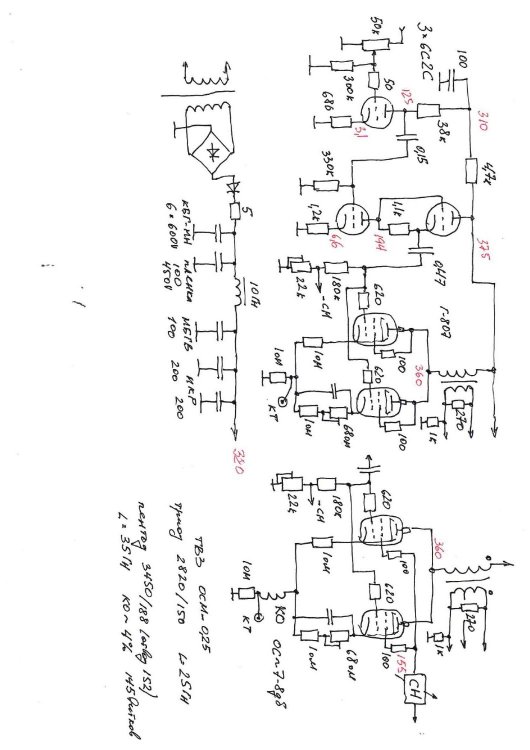

Для Константина: на ОСМ025 дляSE на одной лампе было намотано 4000вит перв в 4-х секциях, вторичка 152 вит в 3-х секциях, КО 355вит. При подкл к 2х807 получилось 14дб ОС и спектр с 0.07% искаж. Для 2х807 намотал на ОСМ025 3450 вит в 4-х секциях, вторичка 188витков с отводом от152-го. КО 145 витков, что дало ОС 6-8дб и 0,8% искаж. Это все для пентодного реж.

Все графики сняты на реальном усилителе на 2х807 с помощью программы Спектралаб. Разные гармоники у разных выходных трансов в разном включении ламп. Это делал для сравнения. АЧХ, выход звуковой карты включаем на вход и видим собственные искажения звуковой карты. АЧХ снимал с трансами с 4-мя секциями первички и с 3мя. Попробую обобщить все это так как я вижу. Пентод с КО уже приобретает свойства триода, а именно: - спектр короткий, как у триода, есть небольшая разница в соотношении 2-й и 3-й гарм. - реакция на нагрузку как у триода, нет резонанса - чтобы не было спада на ВЧ, нужно секционирование не менее 4пи3в, триодная намотка. - настраивать уже с подключенной КО Буду признателен, если поправят, а еще лучше дополнят.

Коль пошла такая пьянка... Что такое пентодный или триодный транс? Вот два пентодных однотакта, первый на ОСМ025 3450вит в 4секциях, второй на ОСМ016 3150вит 3секции. Звуковая не совсем корректная, но сравнить можно. Первая сама-на себя, вторая 4секции и с 3-мя.

Подключал ТВЗ для пентодного на 1-й лампе, для 1-й КО с ОС 6дб, когда подключил две, то ОС выросла в два раза, перебор. А спектр хорош. Есть пентодники и на одной лампе, эти моноблоки для меня избыточны, пойдут в хорошие руки. Уже перевел в триод. Ради интереса спектр на 1вт на 2х807 в пентоде.

Вернулся в триодный рай, поет как птица Феникс. Выходной пока оставил 3450 вит 40гн, по-моему есть перекос в сторону нч, позже попробую 2820 вит 25гн. Конечно слушаем ушами, но все-же спектры 2триода и 2пентода на 1-м вт.
