Юрий_Б

Тоже делал лет 50 назад, толко ставил ГТ 402,404 и П215.

Замутил новый стабилизатор на 700 вольт 450мА, схема стабилизатора опорного напряжения взята с УИП-2. Всех с новым годом, и удачных конструкций.

Спасибо.

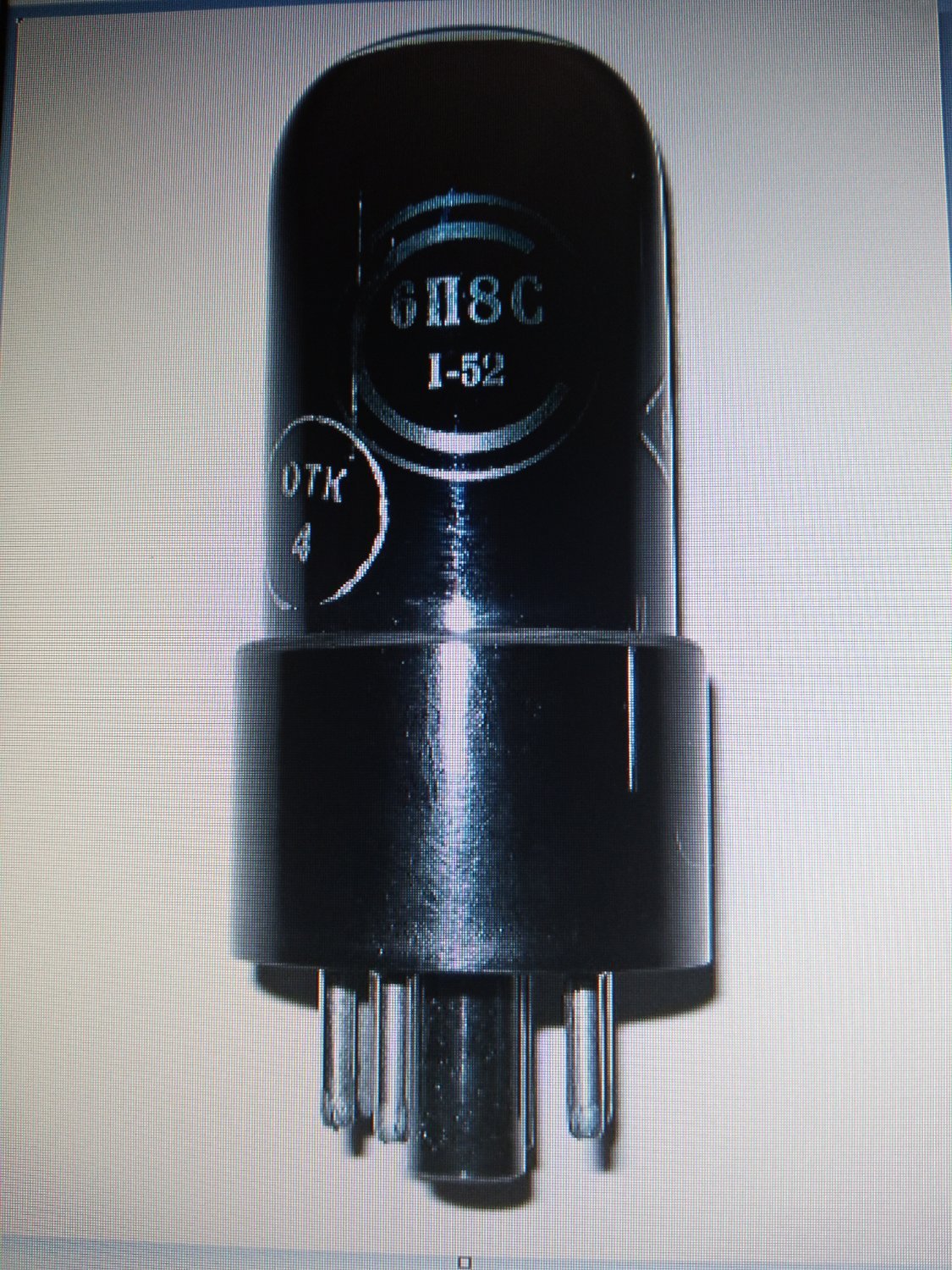

Прошу определить лампу, товарищ накопал упаковку ламп, надписи на лампах и упаковке не сохранились, анод овал блестяший 7 штырьковая.

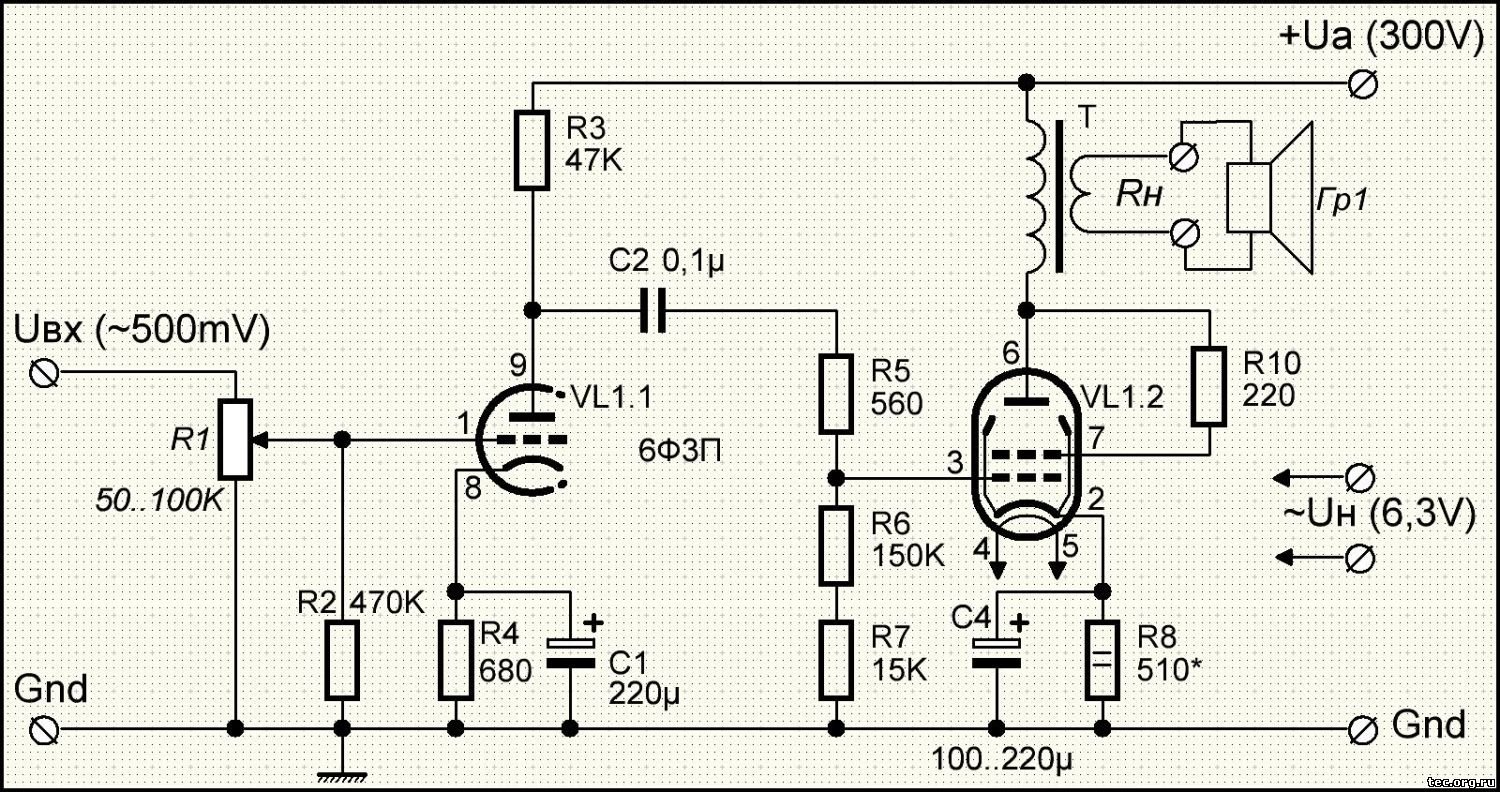

R29 u R32 последовательно или ?

Произведение Лихницкого, схема питания интересная, делал пару раз так.

Сколько интересно он весит.

http://audio-db.info/AudioDB/BazaPraktiki/Usilenie/Lampy/Alfavit/C/C3g

Исправил, звуком доволен. ТВЗ 8.3/8 .

= SU.HARDW.AUDIO (2:5061/55.21) ============================== SU.HARDW.AUDIO = From : Manakov Anatoly 2:5079/41.53 31 Mar 02 07:55:42 Subj : 6Ж9П и прочие =============================================================================== 1.U=250V, Ra=22 kOhm, Rk=470 Ohm, ck=470 mF, Uin=~1V. 6Ж9П 6Ж10п 6Ж11П 6Ж43П 6Ж51П 6Ж52П Ua=145V Ua=142V Ua=128V Ua=163V Ua=161V Ua=153V Uk=2,3U Uk=2,6V Uk=2,7V Uk=1,9V Uk=1,9V Uk=2,06V Uout=38V Uout=37V Uout=34V Uout=56V Uout=56V Uout=57V 2. U=250V, Ra=4,75 kOhm, Rk=160 Ohm, Ck=470 mF, Uin=~1V 6Ж9П 6Ж10П 6Ж11П 6Ж43П 6Ж51П 6Ж52П Ua=180V Ua=176V Ua=165V Ua=195V Ua=194V Ua=186V Uk=2,3V Uk=2,5V Uk=2,8V Uk=1,9V Uk=1,9V Uk=2,15V Uout=29V Uout=30V Uout=31V Uout=42V Uout=43V Uout=47V

2 и 3 к аноду.

Напрямую, возбуда нет.

6Ж4-ГУ-72 классика жанра, послушаю недельку, потом МКТ поставлю. В ТЧК соединения 27 и 13К стоит конденсатор 16Х1000 на землю. Не те режимы, удалил потом выложу.

Изготовил новую шину 5Х2мм. к анодным колпачкам, сразу завел на 2 сетку, ленточный не надежный да и короток, хотел послушать с новым предом, через минут пять загудел ТС, коза по первичке.

Только сейчас увидел, так у них изначально заложено пониженное U накала при 220 вольт сети, перестраховались, если включить в 230 накал тоже будет в пределах нормы.
