Для выходников да толстовато будет. Их много было,некоторые были 0,5мм толщиной. Из них два силовика( по 80мм набор 32кв) в процессе сейчас. А эти наверно на дросселя пойдут. Хотя силовики доделаю когда,сравню в силовиках 0,5 и 0,7мм по нагреву( то бишь по потерям в стали). Может и не так страшна толщина.

ПредложуЕI120. Вырубка отличная,стояло в согласующих тесловских трансах. Недостаток один толщина 0,7мм( хотя смотря для чего). Для дросселей и силовиков пойдёт. в наличии 8 наборов по 55мм.

Куплю вот такой транс,железо Ш на Ш Можно EI железо. Размеры и тип на фото. Можно и больше малость по размерам.

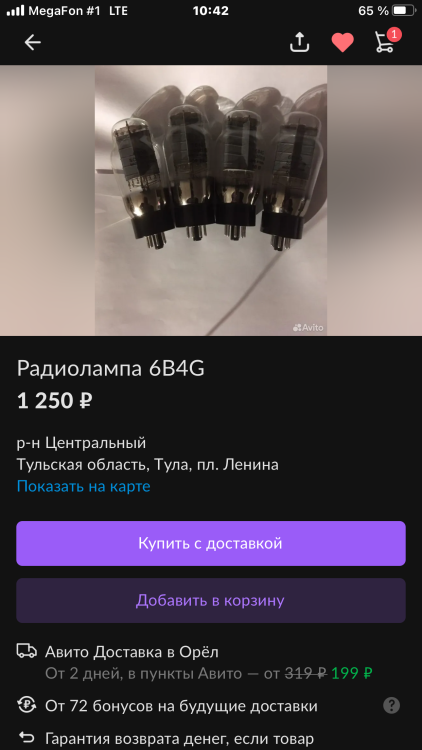

Вот в Туле 6b4ghttps://www.avito.ru/tula/audio_i_video/radiolampa_6b4g_2759882575?utm_campaign=native&utm_medium=item_page_ios&utm_source=soc_sharing

Риск есть всегда к сожалению. Я брал на старом портале б.у. четыре шт. трёхсотки,продавец( известный в наших кругах,сайт свой даже есть у него)уверял что все в порядке. Одна оказалась неисправна с половинкой накала. Так вот он мне в ответ написал ,что компенсировать ничего не будет и нужно данность эту принять смиренно!!! Во как,а вам хоть частично компенсировал.

Вот https://www.avito.ru/orel/audio_i_video/radiolampa_300b_triod_2737242110?utm_campaign=native&utm_medium=item_page_ios&utm_source=soc_sharing

Пожалуйста

Актуально? Осталось что?

1)площадь сечения керна мала очень Конфигурация сердечника плохая: огромное окно намотки,огромная длинна магнитной силовой линии Площадь окна намотки примерно должна равняться площади сердечника 2)4500витков 0,75мм это вы серьезно!? вот смотрите: площадь сечения меди первички должна быть примерно равна площади сечения меди вторички. А у вас что? Я же вам писал по железу Ш32*80 :набирайте набор около 8-9см-получите площадь около 25-30 квадрат

Спасибо. Я понял надобно смотреть форму тока намагничивания на резисторе. Да когда железо начинает входить в насыщение начинают расти иглы на верхушке синусоиды. эта точка совпадает с началом перегиба кривой намагничивания.

А крышек с рамками для ЕI120 нету случаем?

Есть.

По рабочей точке советы приветствуются

И так продолжим. Сегодня проделал лабораторную работу. Намотал пробную обмотку на тор и снял характеристику намагничивания сердечника.

У проживающих по ту сторону атлантического пруда малость по другому устроены распредсети. У них питание частных домохозяйств идёт от высоковольтной трёхфазный линии,на каждое домохозяйство установлен инд. понижающий транс небольшой мощности( подключён который на две фазы). Все в кино видели они на столбах висят. на выходе он имеет 110в-0-110в. Слаботочные потребители подключаться к 0-110в. Мощные типа электроплит,стиральных машин к двум фазам 220в. Как в городах сделано у них не готов ответить

Спасибо,понял. Я и планировал разделить кольцо на четыре сектора по 90* и в каждом мотать 0-100-110в.

Это как? Для «танкистов» поясните плиз?

1)не готов ответить( надобно лабораторную провести). 2)э-э много читал про это,воочию не видел ни разу. Я не понимаю откуда может она взяться в сети с глухозаземленной нейтралью! 3)намотаю пробную обмотку,построю график намагничивания и выберу рабочую точку что он гарантированно не влетал в насыщение при возможном случайном перенапряжении. 4)да симметрию в торе сложно обеспечить,согласен. Балансное питание-у меня такой технике нету,потому пока не актуально.

Да ну,откуда он. Ручками… не подходят почему? Из-за большой ёмкостной связи между первичной и вторичной? Как ее тогда уменьшить, намотать экран?

Провод есть 1,2мм в лаке, есть также пбд1,5мм(2мм в изол.). Задумка такая: первичка 230в,вторичка состоит из четырёх одинаковых частей 0-100-110в. , чтобы можно было получить 100в-110в-220в-400в. Дим Димыч ну что есть.

Есть вот такой тор-28квадрат

Это Ш32*80 судя по фото. Не надо так делать Ш на Ш. Получите огромную длину магнитного пути. делайте стандарт но набором около 8см . Получите 24 квадрата сечения,его и считайте.

По вашим расчетам выходника: секционирование 3первички 2вторички мало однозначно. Закладывайте 4/3. Сечение железа около 16квадрат мало . какое железо у вас есть под выходные? Вам правильно советуют начать с макетирования блока анодного питания( в качестве нагрузки примените 5-6 лампочек обычных 25вт включённых последовательно) Разрядные резисторы по 1 мегаому( составленные обязательно из двух послед. вкл резисторов, один может прошить по поверхности) припаянные непосредственно на клеммы кондоров обязательны!

С интересом прочитал тему. Блок питания! Ну где же здесь двухполупериодный выпрямитель то?( кружка указал на это) Удвоитель напряжения это. При использовании та-279 127/220 всю первичку последовательно нужно включить.Тогда он заработает как надобно,но при этом напруга на вторичке просядет( надо учесть это). И применить обычный мостовой выпрямитель.

Хрюн222, это все ясно и понятно. Речь идет именно о ел-84 tesla. вот картинке RedStar(a) у всех ламп анод шестигранный. на моем фото именно ел-84
