peavey Classic 20

grat

By grat
in Guitar

 Share

Recommended Posts

гаврилов валентин Community Regular

гаврилов валентин

Posted
Posted

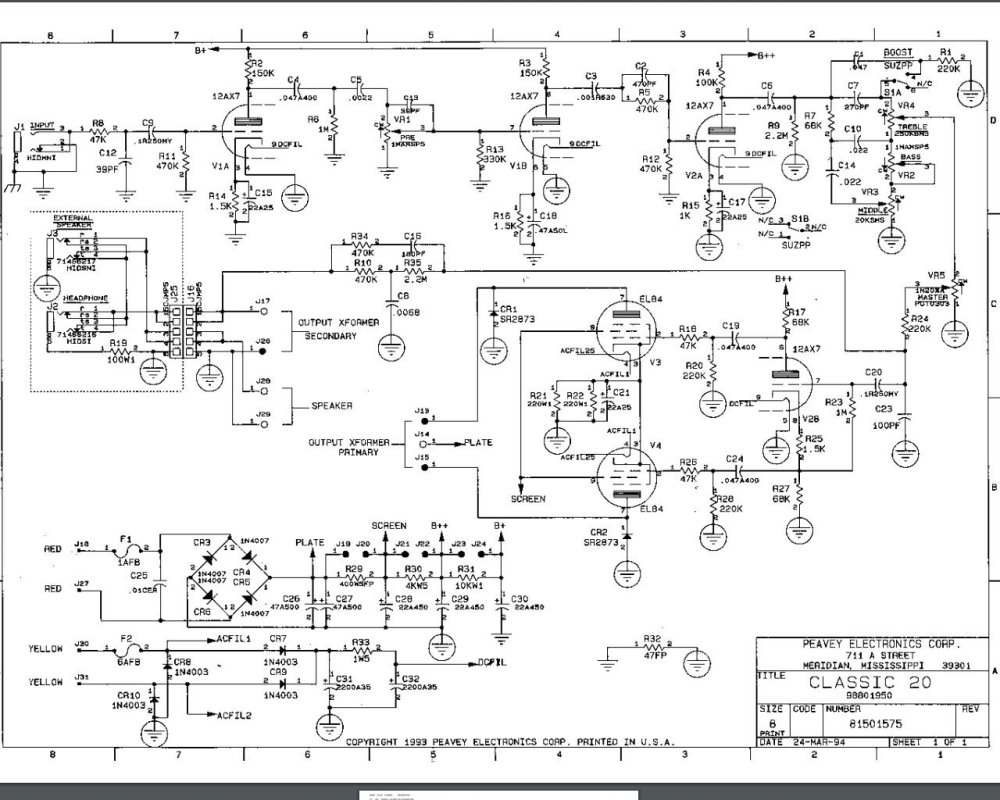

C4- отрезает постоянку ,  R6  =притяжка к общему .    С6 и R9  -аналогично .    Такое решение (я тоже использую)  позволяет  последующие конденсаторы  на меньшее напряжение (100 вольт)  использовать .   Больше ни на что не влияет фактически .  По идеологии "ловли блох"  эти конденсаторы возможно "красят" звук .

  • Like (+1) 1
grat Enthusiast

grat

Posted
  • Author
Posted

Не, Валентин. Все конденсаторы на высокое напряжение. В первом случае постоянку отрезает С5, во втором конденсаторы тембролока. Все на 500-600вольт. Усилитель серийный,здесь что-то другое. Просто так детали ставить не будут.

grat Enthusiast

grat

Posted
  • Author
Posted

Валентин, вы оказались правы. Просто кто-то проапгрейдировал темброблок высоковольтными конденсаторами и цепочки оставил. Нашел пдф на схему, родные конденсаторы в темброблоке на 50в.
