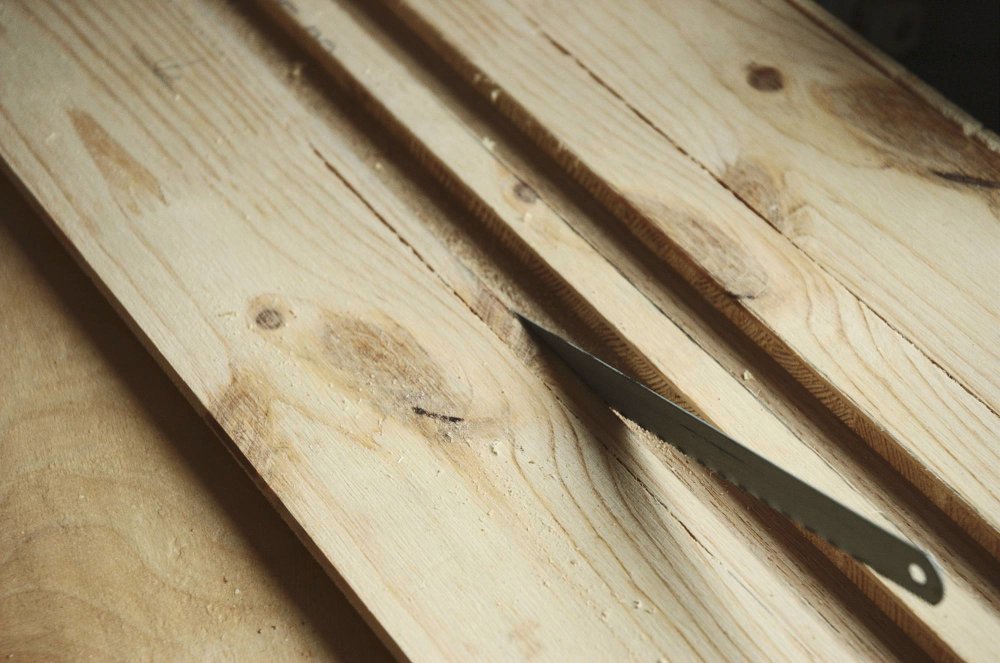

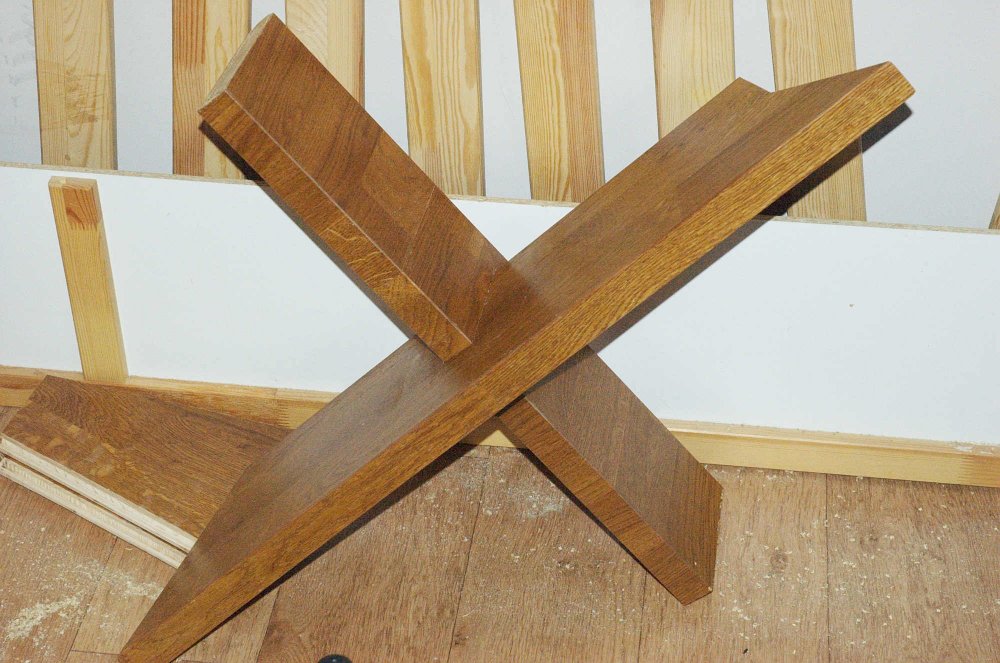

Старался. Тем более, что это было почти что первая АС, задуманная "от материала" (ящик из остатков пианино Лирика - не в счёт). Выше было как я нажовочным полотном разделывал паркет, с основой, спиленной до самого шпона. На этих деталях - косых простаках и распорке я впервые такую технологию применил. На спиле видны слои материала. Сначала у меня было много сомнений, что так получится, так что я начал с проставок, которых почти и не видно, если не ложиться на пол. Добившись результата, перешёл к крестовине-распорке.

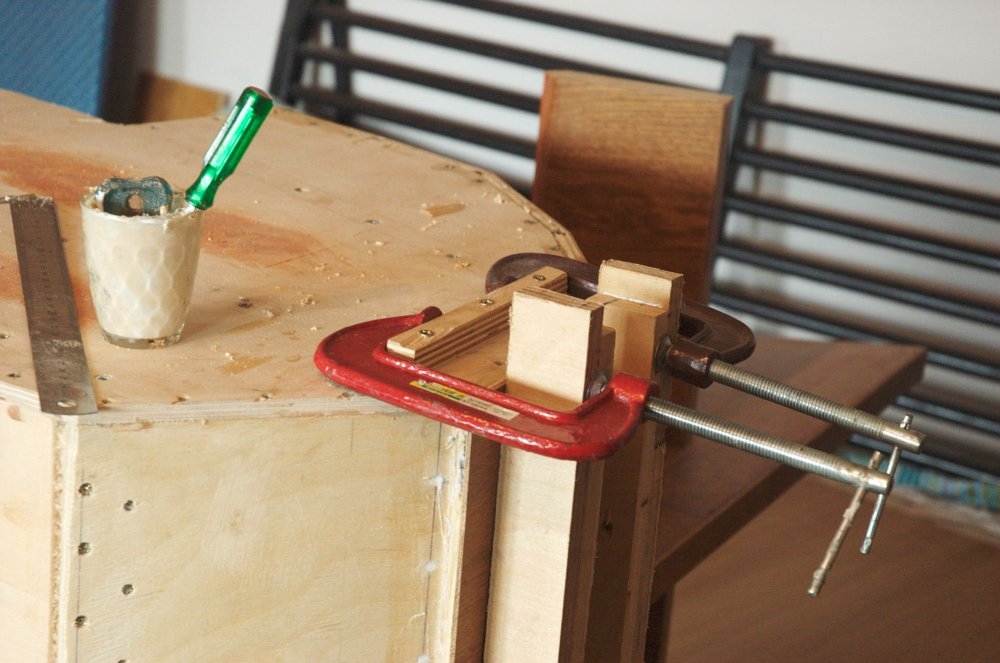

Для упора пришурупил временную площадочку. Вот ещё железный фрагмент, без которого маловато жёсткости. В пропилы, сделанные для сгиба паркета, поместил ошкуренные карандаши на смесь ПВА и опилок.

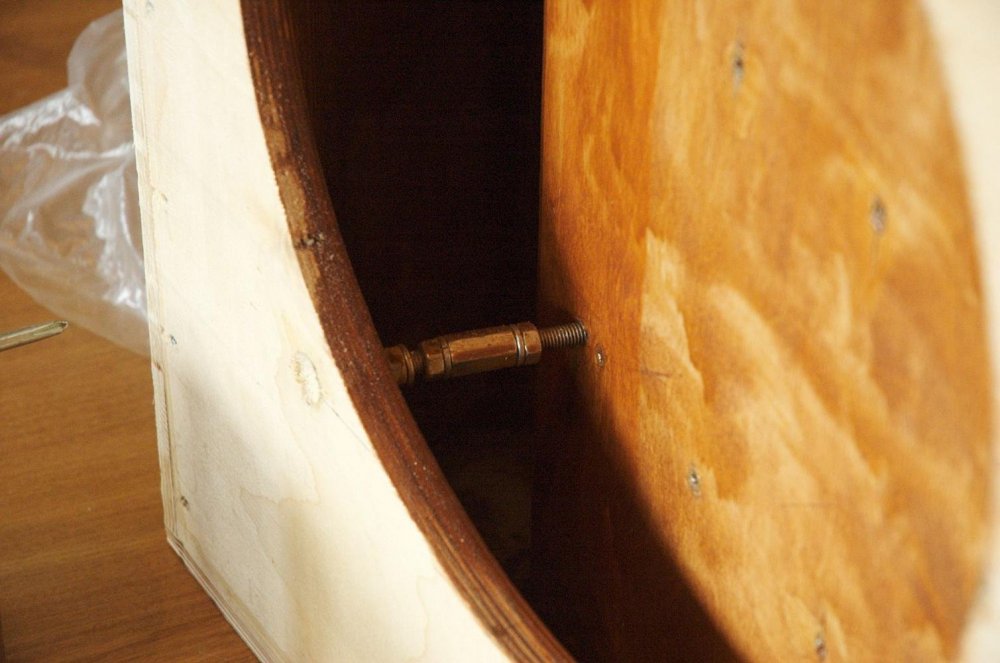

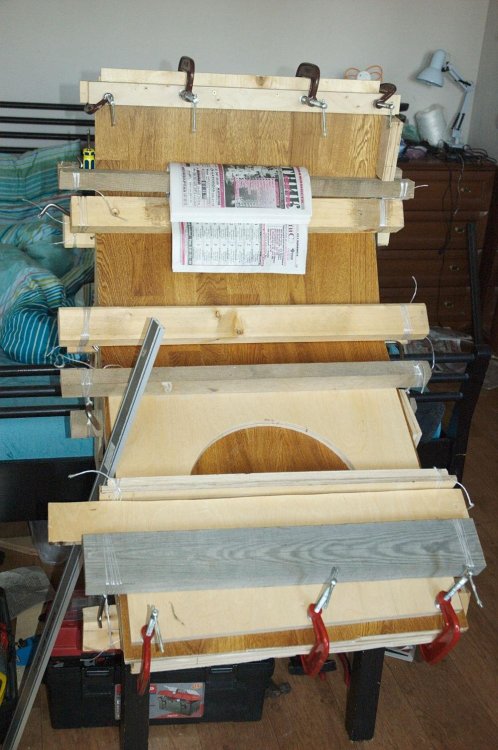

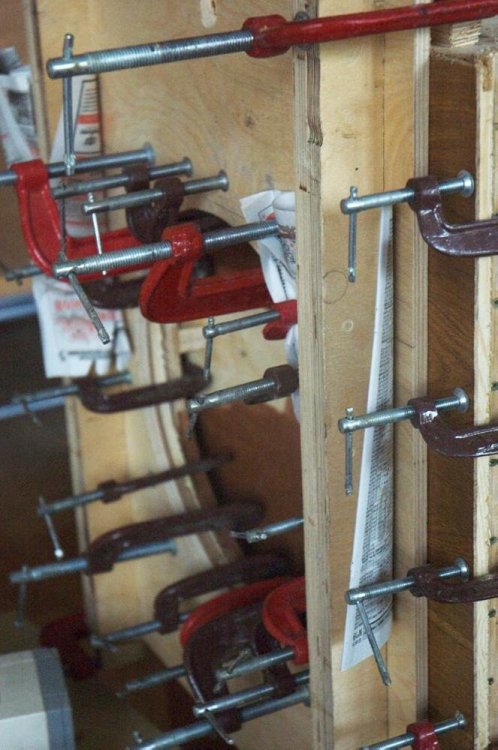

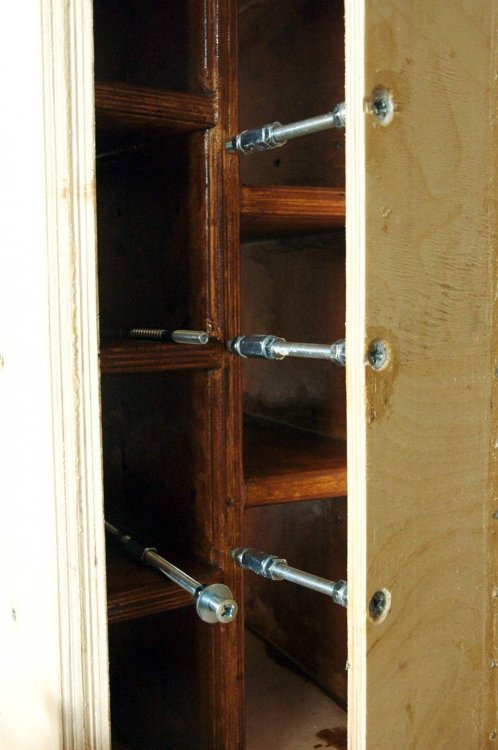

Процесс оклейки - в ход шли все струбцины, палки и верёвки. Под палки подкладывал газеты - для прижима в середине. Вот ещё нашёл вид внутри - эта деталь держится на винтах и бочках, всё законтрогаено и промазано клеем.

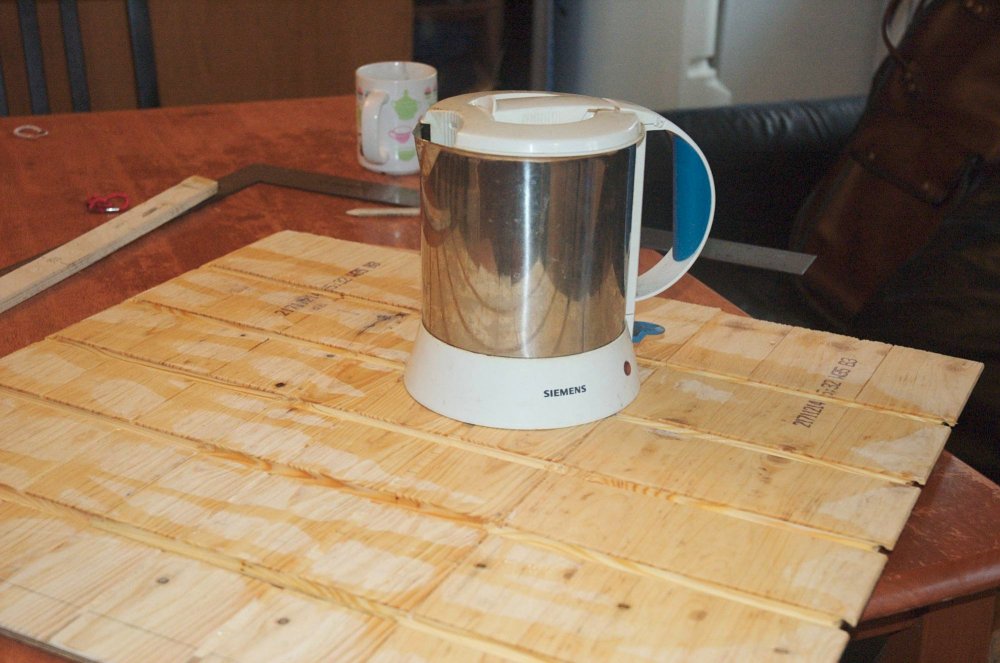

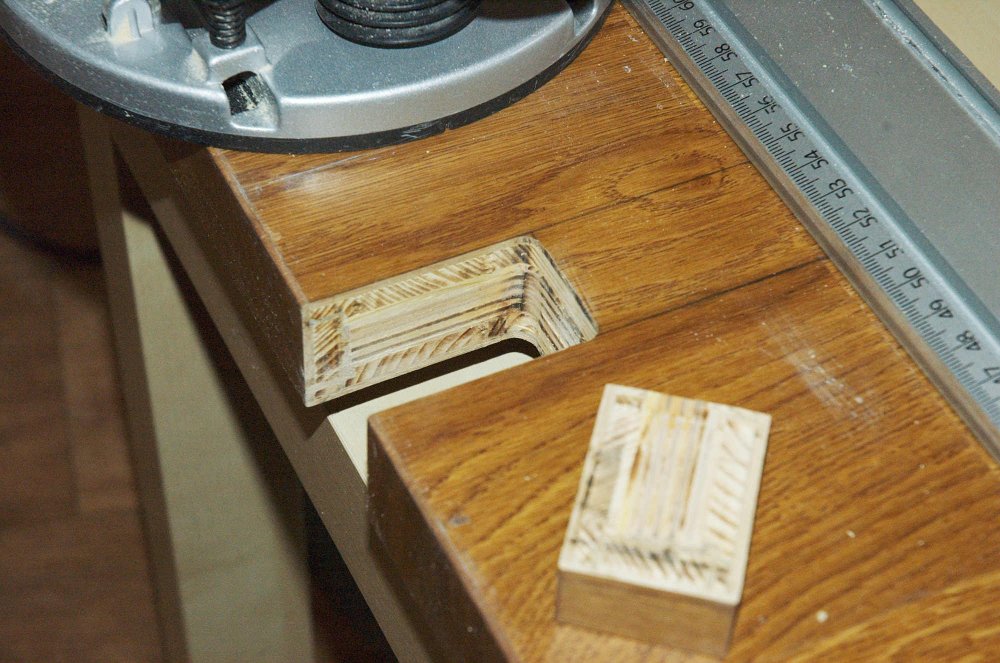

Вот верх и низ уже оклеены паркетом. Так как паркет не гнётся, то пропиливал его круглой фрезой, оставляя половину шпона, проливал кипятком и гнул. А для торцов выпиливал вот такие T-образные в сечении кусочки.

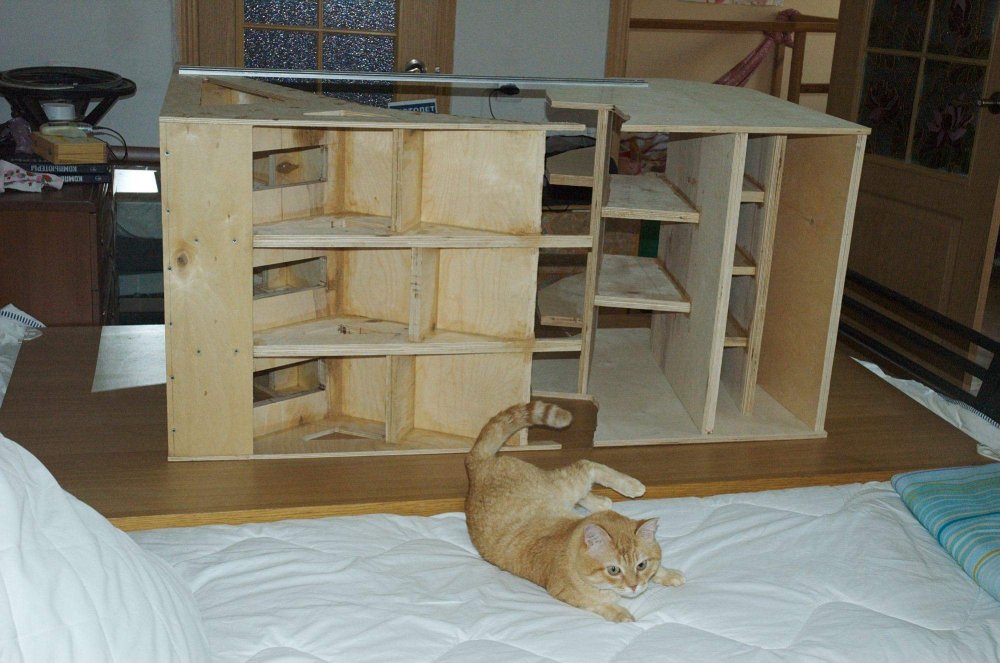

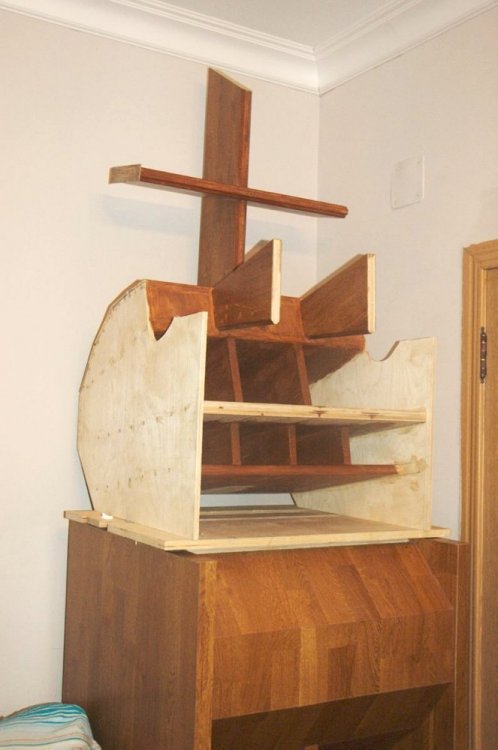

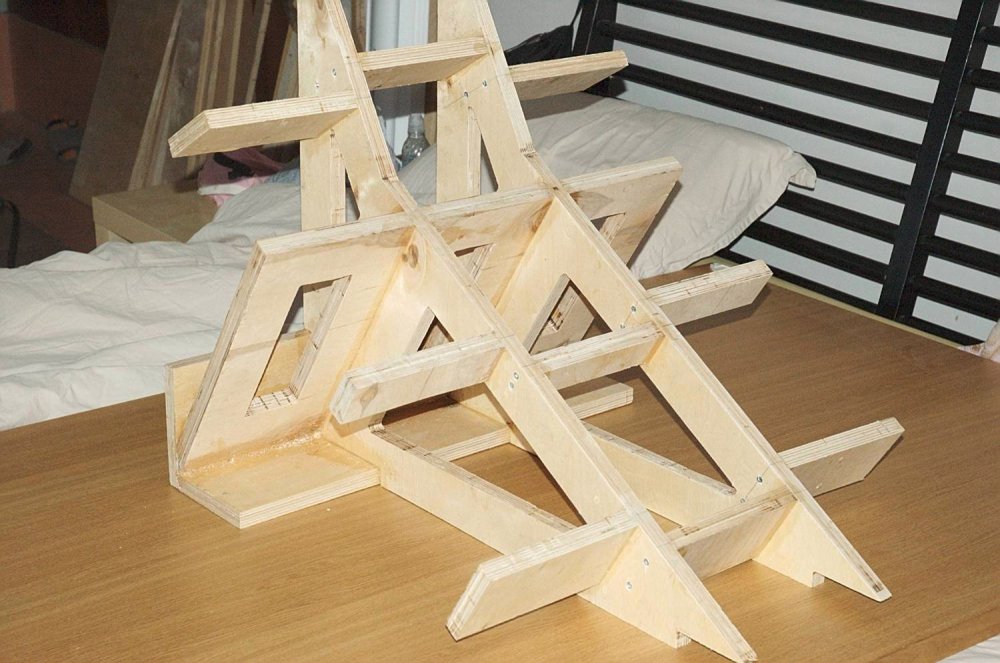

Начал со сборки вот такой "ноги", дающей нижний край устья рупора. Верхнюю часть, к сожалению, отдельно не запечатлей. Вот первая примерка, на ней кроме кота, который недосвалился со стапеля, видно рабочее место для сборки. Верх и низ до последнего делал отдельно, вот верх почти в сборе хранится на готовой колонке. Да, сделал сначала одну, потом другую, так как до конца не верил, что вообще получится.

Кстати, повторял подобную конструкцию. В процессе подготовки прочитал в том числе и (почти) всю историю Юрия Лиховола и с самого начала морально готовился к дополнительной полосе между басовым рупором и ВЧ-дудкой. Без этой полосы как-то жанрово и "не так", особенно рок страдает - тут и мой опыт подтверждает прочитанное (полосу сделал не сразу, сначала). Делал дома из фанеры и паркетной доски (ёлка+дуб), чертёж из pdf перевёл на миллиметровку - в полный рост и отдельно "голову", где много перегородок. Конструкцию немного изменил с целью возможности сборки одному без помощников. Помощь потребовалась только при "спуске на воду" со стапеля, в роли которого была дверь от икеевского шкафа, положенная на кровать. Стоит 2А-9. Выше - 25ГДН-4 в экспоненте на 150 Гц (горизонтальные стенки - прямые расходящиеся, вертикальные - кривые/ступенчатые). Тут всё просто, кроме желания придать тот же стиль. С 600 Гц - простой рупор для (немного переделанного) 1А-20, выполненный из массива бука (фрезер, шлифмашинка, пылесос, икеевский столик Лакк в качестве верстака), такой же по форме, как оригинальный литой - рассчитывал по формуле, получилось в точности то же; установлено коаксиально в предыдущей полосе. Сверху - крепление для пищалки. В силу явной домашности технологии могут быть небезынтересными для аудитории. Фотоархивы сохранились, буду выкладывать. ----- Сейчас после переездов я слушаю конфигурацию как есть (без пищалки, от усилителя музыкального центра) и планирую вернуться только после отделки поверхности помещения. Но тем не менее, могу что-то зафотать/измерить, если кому интересна конструкция.

История вопроса или почему я решил, что вообще так можно. Начиная свои эксперименты, я взял USB звуковую карту на чипе CM108. У него был выход i2s, на котором присутствовал сигнал, похожий на требуемый. Далее в останках LD-плеера Philips CDV 496 я нашёл ЦФ и его вход i2s. Для проверки работоспособности я подал туда сигнал с выхода i2s звуковой карты "как есть" (не заморачиваясь с тактовыми сигналами) и на выходе плеера появился звук. По понятным причинам (на карте был свой генератор, а в плеере свой) звук воспроизводился с помехами. Подстройкой частоты переменным резистором около генератора ЦФ, фрагмент схемы которой я привёл, можно было найти минимум помех (но не отсутствие - на помехи влияли разные обстоятельства, вплоть до мигания светодиода звуковой карты). Тогда я подумал, что наверное можно поддерживать полное совпадение, но не вручную. Дальше уже был генератор на к500лп216 у ЦАПа, Via Tremor со входом для синхронизации и длинный экранированный провод (от HDMI) на RS485, всё как положено. Карту на CM108 иногда использовал как мобильный (с ноутбука) и изолированный источник сигнала i2s, но идея сделать внешнюю синхронизацию так и засела занозой в голове.

Если тиристоры и αβ - dq преобразования для (вычисления) сдвига фазы, то это действительно круто, но не про то.

Он сделал несколько другое устройство (которое вопросов не вызывает, но я не про него), к устройству StreamLock, вроде как отношения не имеет. А его авторы на форуме лет 5 как ничего в той ветке не писали. HC4046 работает, насколько понимаю, с запасом (до 18 МГц), а учитывая, что его ГУН мне не нужен, да и сравнивать я может даже буду и не полную входную частоту, а меньшую (тактовую i2s), то точно хватит - для работы сравнителем частот.

Вероятно вы не поняли мой вопрос, возможно я так непонятно спросил. Меня интересует - там вообще есть восстановление сигнала / ФАПЧ или нет? Если да, то это как раз практическое подтверждение возможности применение ФАПЧ поверх синтезатора частоты и тогда никаких буферов нет, а почти классическая схема HC4046 (от которой даже не используется генератор). Дьявол - в деталях (как минимум постоянные времени), это да. Если нет, то там в схеме (которую я по понятным причинам не видел) конструкции по ссылке может быть очередной аналог https://forum.vegalab.ru/showthread.php?t=64774 зато с подстройкой частоты генератора, чтоб буфер был заполнен, но не переполнен. Тогда малой кровью не обойтись.

Нашёл! Оказывается на .org.ua (который теперь .info) было только упоминание о модуле StreamLock, а описание находится совсем не там. Модуль делает примерно то же - заменяет встроеный кварц 27 МГц, подстраивая его для совпадения выходного сигнала по фазе с сигналом образцового генератора. Отличия от того, что мне нужно - 12МГц и встроенный генератор. Выглядят несущественными. Важный вопрос - как именно он подстраивает частоту - достигая полного совпадения по фазе формируемого плеером сигнала с образцовым или до усреднённого совпадения без совпадения по фазе (тогда потребуется хотя бы небольшой буфер: буфер переполняется - замедляем генератор, пустеет - ускоряем).

Думаю вот о чём - хочется сделать USB-интерфейс с i2c выходом. Уже есть полусамодельная звуковая карта (и плюс два запасных чипа) - предельно простая (умеет только 44.1/48 кГц, 16 бит), выдаёт i2s (дальше - RS485, витая пара, ЦАП на TDA1541 или PCM63) технически всё работоспособно, но тактовый сигнал генерируется встроенным синтезатором частоты от кварца на 12МГц и качество этого сигнала низкое. Интересует такой подход - заменить стандартную цепь возле кварца на __слегка__ настраиваемый вариант (как например в Philips CDV 496 - см. фрагмент - к сожалению, в лучшем качестве у меня нет), после чего - засинхронизоваться от входного сигнала 11,289/12,288 через hc4046, используя не встроенный генератор этой микросхемы, а добавленный управляющий вход. Суть вопроса - в довольно типовом варианте ФАПЧ: генератор->сравнение->обратная связь в роли генератора будет встроенный в микросхему генератор, сам являющийся синтезатором частоты. С одной стороны, я уже встречал подобную схему для перетактирования DVD-плееров (там аналогично синтезатор с кварцем 27 МГц выдаёт все частоты), с другой - не понятно, как отреагирует интерфейс USB на лёгкое, но всё же изменение тактовой частоты. Понимаю, что тут проще проверить на практике, но сейчас это затруднительно (случилось два переезда подряд, недалеко, но суетно, новое место для паяния не организовал, детали полуперевезены), может у кого есть опыт с ФАПЧ поверх синтезатора частоты или кто-то знает, где найти описание готовой конструкции для DVD-плееров (по-моему она была на аудиопортале который com.ua, но где-то глубоко в обсуждениях, сейчас я не могу её найти)?

При прочих равных резонансный метод значительно точнее. Достаточно только достать точных (0.5 или 1%) конденсаторов. Могу предложить замену - измерить импеданс в нескольких точках как можно точнее, посчитать индуктивность с учётом активного сопротивления, усреднить. Я брал эти точки, строил график по ним и по вычисленным (из индуктивности и сопротивления) значениям, потом подгонял значение индуктивности до совпадения графиков. ---- Есть важный нюанс - сама по себе индуктивность - упрощение относительно реальной детали со всеми её паразитными параметрами и нелинейностями; в контексте измерений это выражается, то при прочих равных лучше та катушка, которая выдаёт равную индуктивность при разных методах измерения. Вспоминается мой опыт с одним дросселем - намотал его в 4 провода (витой парой) на Ш железе, собранном вперекрышку с целью возможной коммутации его обмоток для грубого получения разных индуктивностей и прототипирования фильтров. Он давал радикально разные результаты при измерении на 50 Гц, тестером и по резонансу. Особо цинично было то, что результаты зависели не только от метода измерения, но и от его параметров - уровня переменного напряжения, предела измерения тестера, ёмкости конденсатора. При попытки сделать из него фильтр второго или третьего порядка получалась не полка с аккуратным спадом, а провал и взбрык (жаль, не сохранил), похоже что его индуктивность была частотнозависима. Даже для прототипа не подошёл, выкинул. Дроссель же на разомкнутом железе (подковы от ОСМ буквой Х) давал одно и то же число, как его не измеряй.
