Анатолий Матвиенко

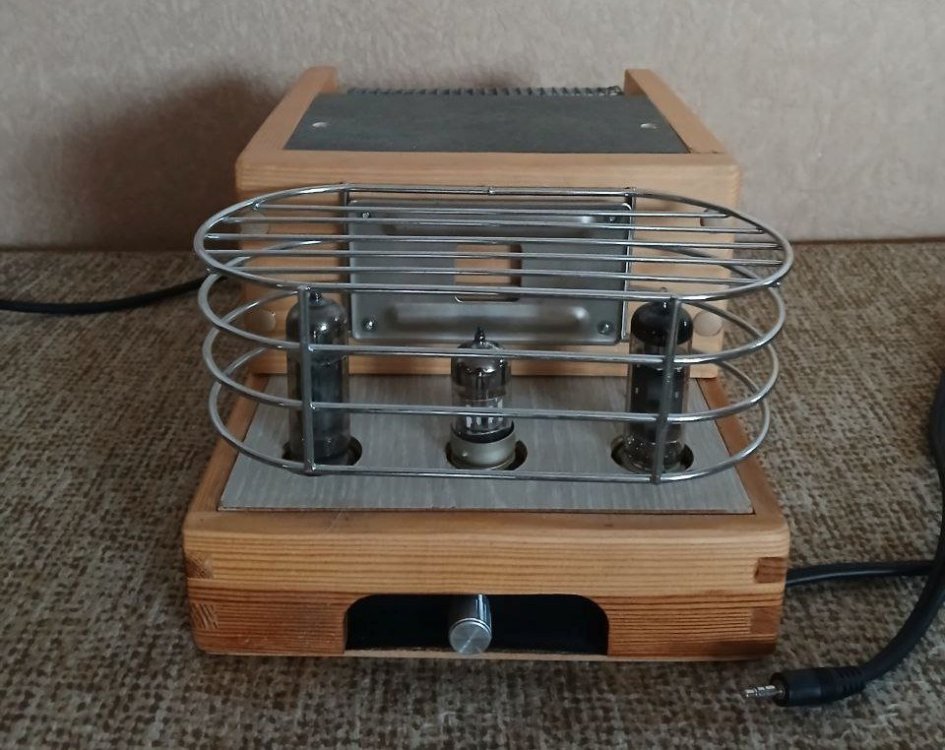

Всем привет, я - автор той статьи, которую много раз цитировали, а один форумчанин даже выложил целиком. Спасибо. Прошло довольно много лет. Сейчас, например, не стану утверждать, что высокое выходное сопротивление усилителя без ОООС мешает звуку щитов. Последние годы пользуюсь SE на 6П45С в триоде, периодически подтыкаю другой ЛУМЗЧ, продаю или дарю, триодник возвращается на место. Ну а что касается противников и сторонников ГИ - подавляющее большинство критиков просто ни разу их не слышали. Учитывая, что ГИ по заветам Василича (Игнатенко) люди напилили себе многие тысячи, любой желающий пусть поищет щиты ГИ на расстоянии доступности и сам проверит - устраивает ли его звучание. И всё станет ясно. В Минске и Минской области, где я живу, полдюжины щитов, к примеру, наберётся точно. Я пробовал 4ГД-35, 3ГДШ-1 и китайский дешман с Чип и дип, а также комбинации. В итоге определился для себя, что лучше годами собирать 3ГД-38Е, 3ГД-45, 5ГДШ-1-4, 5ГДШ-4-4, чем придумывать нечто иное. Да, приходится подбирать эти головы, выбраковывать, подклеивать, бороться с дребезгами. Из купленных хорошо если половина у меня пошла в дело. Но конечный результат того стоит. Ну и большинство фото в этой ветке представляют собой линейные массивы либо, особенно у фирменных импортных, огромное расстояние между корзинами, а оно должно быть не более 2-3 мм. Понятно, что звук страдает. Чистый щит - лучше всего. Но из-за габаритных проблем сам я пользуюсь гибридами между щитом и неглубоким ОЯ. Ширина 0.5 м. Моножила для разводки земли в доме имеет площадь 3.5 мм2, стоит копейки. Если разматывали когда-нибудь что-то вроде ТС-180, у них толстая анодная обмотка редко кому в радиомучительстве нужна, валяется годами. А соединять головы - вполне подойдёт.

совершенно верно, через это прошли все самодельщики, устанавливавшие батарею из многочисленных ШП в щит или ОЯ, обнаруживая, что из-за расширения полосы вниз и увеличения отдачи по НЧ звук субъективно становится глуховат, и просится супертвиттер старые головы, даже с очень скромными частотными характеристиками, звучат приятно именно из-за правильного баланса (в том числе)

Точно

Мне как-то подарили реставрированные 6-ваттники, два, рижские, около 1960 г., скорее НЧ-СЧ, чем ширики. Пару лет лежат, пока так и не решил, какое им прописать оформление. ЧВ-резонатор? Диаметр голов 10 дюймов, большой ящик получается. Испытал только в листе ДВП как в щите, исправные, 30 Гц хорошо слышно

Нет, не странная. Отвечающая определённым вкусам. Не лучшая в мире, как считает гуру щитов Игнатенко, но имеющая право на место под солнцем. И вот мой основной оценщик, сын, главный дирижёр крупного симфонического оркестра (на фото в центре), слушавший на моих АС с ламповым УМЗЧ и свои записи, и чужую классику, и попсу. Многие изменения вносились по его замечаниям.

Значит, предположу, что вы не слышали грамотный ГИ с действительно большом числом голов. Чем больше голов, тем ниже резонансная частота АС и, соответственно нижняя воспроизводимая, причём горб АЧХ на частоте осн резонанса размазан. Если по опыту, для совковых телевизионных 3ГД-38Е оптимальное количество 16 шт (4 Ома АС) и 18 шт (8 Ом), далее борьба за каждый герц вниз даётся с боем. 18 шт - это чётко слышные 40-45 Гц, басовая струна контрабаса и нижние ноты рояля. Электронные инструменты и барабан-бочка работают выше. Насчёт СЧ - гребёнка, ничего не скажу. ИМХО средние совершенно прозрачные. Насчёт ВЧ. У голов 3ГД-45/5ГДШ-4-4 паспортная верхняя частота 16 кГц. В старых советских телеках, например в наших минских Горизонт-204 и Горизонт-206 серии УЛТ-61, стояли 3ГД-38Е и в параллель 2ГД-36 через конденсатор 2 мкФ. 5ГДШ-4-4 стояли в цветных уже без ВЧ головы, с нормальным для ТВ второго класса тембровым балансом. Не фонтан, но удовлетворительно. В ГИ уже при 8 головах начинает не хватать ВЧ-составляющей, потому что отдача по НЧ весьма заметно растёт, по ВЧ - нет. В итоге мы добавляем не ВЧ-полосу в привычном понимании как подхватывающую весь диапазон, а только супертвиттер. Я пробовал 3ГД-31, 2ГД-36, Визатоны, но нет большой разницы, подчеркнуть 10 кГц и выше справляются даже автомобильные твиттеры, приклеиваемые под лобовое стекло.

Добавлю, что описываемые восторги относительно советских телевизоров с из божественным звучанием на ШП головах, а такого начитался немеряно, мягко скажем, преувеличены, эти одиночные ширики, что круглые, что овалы, звучат так себе. Но когда их много, эффект превосходит ожидания. Когда голова тестируется перед установкой в ГИ, и гоняешь её с генератора, пик на частоте основного резонанса около 80 Гц просто режет уши. В массиве он сглаживается, потому что у разных экземпляров АЧХ разная. Пробовал массивы из трёх голов: 3ГД-38Е(3ГД-45, 5ГДШ-1-4, 5ГДШ-4-4), 4ГД-35 и 3ГДШ-1. Первые лучше. Третьи вообще не рекомендую. Всего 6х4ГД-35 работали у меня в качестве саба, подпирали НЧ к 8х3ГД-38Е, до десятка герц вниз выиграл, потом отказался.

не думаю. когда на 8 голов приходит напряжение, дающее 2 ватт в среднем, с пиками 8...10 Вт, то каждая голова получает в среднем 0.25 Вт (плюс-минус, потому что сопротивление и переменному и постоянному току чуть разное), соответственно ход подвижки мизерный, поэтому головы работают в самой линейной части диапазона движения диффузора искажения на коротких пиках не так заметны если с такими АС подводимая мощность средняя 4...8 Вт, в относительно небольшом зале это уже почти громкость рок-концерта мне нечем померять относительную чувствительность, знаю только одно: когда даёшь 1 Вт (4 вольта) на одиночную голову в тестовом щитке (примерно 30х30 см, точнее не помню), то умеренно громко, на всю АС - гораздо громче так что при паспортных 90 Дб общая отдача 8 голов выше

Ровно те же впечатления. Оттолкнувшись от ветки фанатов группового излучателя на форуме "Вторая жизнь старого радио" Игнатенко, запилил себе для пробы на советских 3ГД-38Е щиты по 6 шт. Потом по 8 шт + по ВЧ-голове. С тех пор были разные ящики, 2.1, ч-в-резонаторы, и всё равно возвращался к ГИ 2х8 3ГД-38Е. По понятным причинам, у них ниже 55 Гц начинается завал (у одиночной головы - с 70-80 Гц, а то и выше), компенсируемый только эквалайзером, что не гут. Слушал у товарищей, мой имхошный оптимум 2х18, дерево напилил, головы уже собрал. Кстати, не самое бюджетное занятие, потому что из 3 купленных голов 2 отбраковываешь из-за призвуков на НЧ и другой фигни. Т е на 36 голов в обе АС надо купить их сотню! За зиму, если время позволит, соберу. А прослужившие лет 5 ОЯ 2х8 рука не поднялась на распотрошить ради голов. Продам или подарю - пусть другие радуются. Реплик "динамикам с помойки место на помойке" прошу не кидать, пока сами не послушали звук этих АС. Несколько размазанное ощущение КИЗ, но стереоэффект в целом нормальный. Более требовательны к помещению. И довольно большие. В остальном имхошно - проще всего добиться нравящегося звука без супердорогих голов и танцев с бубнами по поводу пассивных фильтров. 2 мкФ перед ВЧ головой - и всё. Первые АС 2х6 3ГД-38Е + 3ГД-31, вторые 2х8 4ГД-36 и нынешние 2х8 3ГД-38Е + 2ГД-36 (фото со снятыми грилями). Фото 2х18 в незаконченном виде не выкладываю. Собака в холке 42 см - для наглядности размера. Собственно, из-за пса у меня акустики без грилей не бывает.

Простите, но если так паять, то за лампы вообще лучше не браться. Буквально 3-4 мм очищенного от изоляции многожильного провода после канифоли впитывают в себя припой, кончик провода как бы набухает, после этого он припаивается к монтажному лепестку или выводу детали, есно - залуженным, намертво.

ИМХО, монтаж норм. Удивляет только, что не свиты накальные провода. Может, чересчур просторно, оттого провода длинные, дизайн открытый, лампы обдуваются естественной конвекцией, можно ближе. Схема и режимы не вдохновляют. 6П36С в триоде лучше звучит при напряжении ниже и токе катода от 75 мА. Внутреннее сопротивление ниже, амплитуда на ТВЗ меньше, нужен другой транс. Я бы порекомендовал 300-320 В анодного, ток катода 75-80 мА, Ктр 18:1 при 8омной нагрузке, смещение комбинированное. Катодный резистор 100 Ом 2Вт, удобно мерять ток, и не греется. Обычный МЛТ-2 - за счастье. Конденсатор между выходом и катодной цепью даёт частотно-зависимую ООС, совершенно лишнюю. Каскад и так охвачен глубокой ООС за счёт триодного включения. Возможная причина выгорания катодных резисторов - резкое увеличение тока из-за самовозбуда. Штука непредсказуемая, возникающая и пропадающая. А 6П36С - в числе лидеров по срыву в генерацию. Автор не поставил даже антизвонного резистора перед 1й сеткой. Желателен ещё дросселёк прямо у колпачка анода. Резистор 100 Ом в цепи питания анода - какое-то слишком упрощённое решение. Разоритесь на дроссель. Я бы заменил светодиод на переменный резистор. Весьма и весьма его точная настройка влияет на уровень и состав гармоник. Экспериментируя с разными драйверами, отдал предпочтение на 6П15П, но он требует порядка 20 кОм анодной нагрузки и большое напряжение. В интернете масса схем, где его грузят всего на 5-10 кОм, не верьте, прут искажения. Если питание низковольтное, порядка 300 В, то 6Н2П или 6Н9С усилитель напряжения + катодный повторитель - вне конкуренции. Из широко распространённых ТВ ламп для триодного однотакта однозначно выгоднее 6П45С, при разумной альфе на ней получается 7...9 Вт макс мощности при 7...8% нелинейных искажений, на 6П36С, если не перегружать, 5...6 Вт. То есть самый первый ватт чище, куда менее 1%, и чуть больше запас для пиков сигнала. Но 6П45С не любит высокого напряжения на 2й сетке, едва ли не половина уходит в разогрев, половина анодного - её стихия. При том же анодном для 6П45С рекомендую 120-125 мА катодного тока и Ктр 12:1 на 8 Ом.

А в чём необходимость столь точного отбора? В любительской практике лампы ставятся в почти готовый усилитель и тестируются при режимах, близким к эксплуатационным. Я первоначально втыкаю первые попавшиеся и выставляю номинальный ток, чтоб нагрузить блок питания, потом мучаю лампы по очереди, заменяя их в одной панельке. Допустим, если в РР у ламп при одинаковом напряжении смещения разброс тока покоя 1-2 мА, и в двух точках, например +20% и -20% от тока покоя разница тоже невелика, это считается подобранной парой. Прогона в 15-20 часов достаточно, чтоб пролежавшие 25-30 лет вернулись к жизни. Боюсь, перфекционизм с подбором "идеальных" пар смахивает на самоцель. Разброс даже в 10% при тщательной настройке выходного каскада РР даёт минимальный уровень Кни, снижение которого далее никакое золотое ухо не услышит. Причём идеальная симметрия выходного каскада душит в первую очередь "благозвучную" 2ю гармонику. Для SE, кроме включения ламп в параллель, допустима куда большая разбежка между параметрами ламп каналов. В промышленных ЛУМЗЧ, насколько верно публикованное в Сети, вообще никто не заморачивается. Лампы из одной партии одного дня выпуска считаются годными для РР. Видел фото, между подковами ТВЗ ставят тонкую прокладку как у SE на случай разбаланса выходного каскада и появления постоянного тока через первичку.

Вы уверены? Загнал в калькулятор 3210 первичка, 118 вторичка, для 8 ом это больше 6 кОм. Как-то много, тем более типовое внутреннее сопротивление у этой лампы при включении тетродом даже меньше, чем у, к примеру, 6П14П, у той 30 кОм, оптимальное Ra в районе 5 кОм, в зависимости от режима. Оговорюсь, я сам 6550 не пробовал. Всего 3%? При Ктр 27? Сколько же ватт останется? Вопросы не праздные и не для сотрясения воздуха. Слушаю SE на 6П45С триодом, думаю собрать подобный, но с учётом опыта. Размотал ТСШ-170 для намотки. В прежнем железо КИНАПовское, примерно того же размера, что и ТСШ-170. Брал Ктр 12 для 8-омной нагрузки, у 6П45С совсем маленькое внутреннее в триоде. И вот думаю, какой драйвер раскачает выходной каскад, если добавить катодную обмотку 5...10%. На макете пробовал 6П15П, 6П14П, остановился на 6Н2П-ЕВ, усилитель напряжения - катодный повторитель. Усиление меньше, чем с пентодами, но и искажений меньше. Может, дать на драйвер анодное напряжение вольт 500 и анодную нагрузку 10...20 кОм (более 10 Вт в тепло)? Не нашёл предельных напряжений на 6П14П и 6П15П на холодную лампу при включении, пока не начнётся эмиссия, все 500 В повиснут на аноде. И межкаскадный придётся ставить на 630 В, уже запасся.

реплика на реплику
