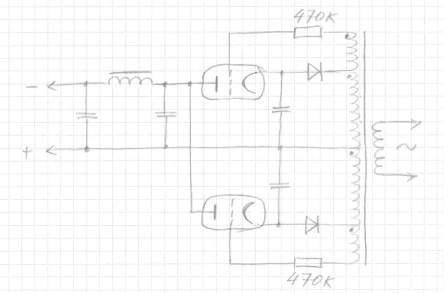

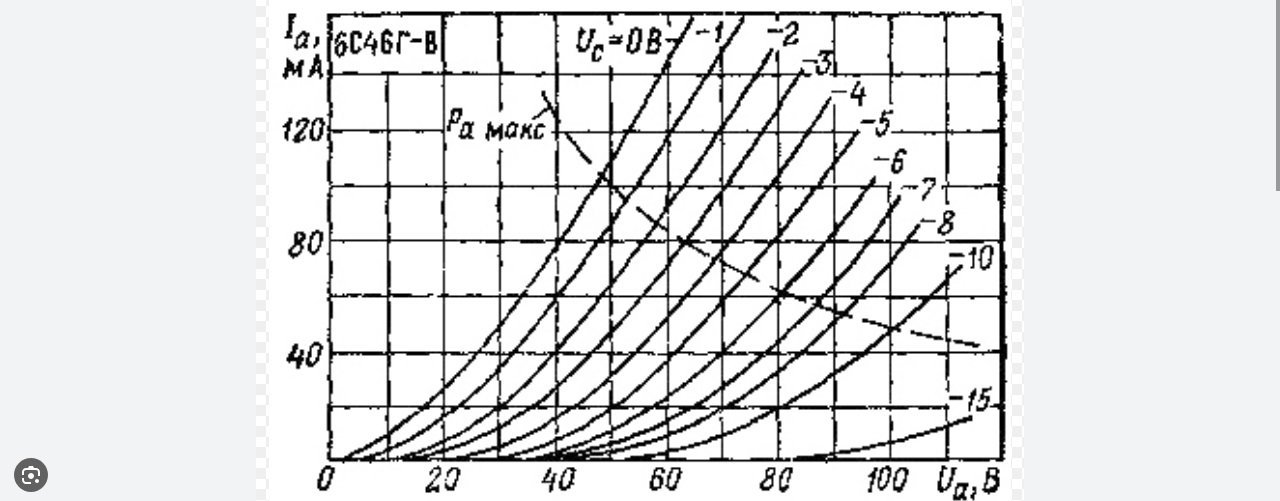

Как я понимаю, накладывается жесткое ограничение на 6с46г по максимальному напряжению на сетке. То есть в катоде на конденсаторе, допустим -100В, а в следующем полупериоде на управляющей обмотке может быть +125В. И на сетке соответственно. То есть на каждую сетку лучше иметь отдельную управляющую обмотку, отвязанную от основной вторичной обмотки? Тогда ограничений по напряжению вообще не будет? Или для отрицательного питания тут проблем нет, ограничение только по -75В на сетке. Значит ограничение для синхронного выпрямителя положительного основного напряжения. Обмотка управления, связанная с основной вторичкой, легко превысит -75В на сетке и нужна отдельная управляющая обмотка между катодом и сеткой? А какое напряжение управляющей сетки выбрать, при каком напряжении лампа заперта будет? Судя по ВАХ уже при -6...-10В?

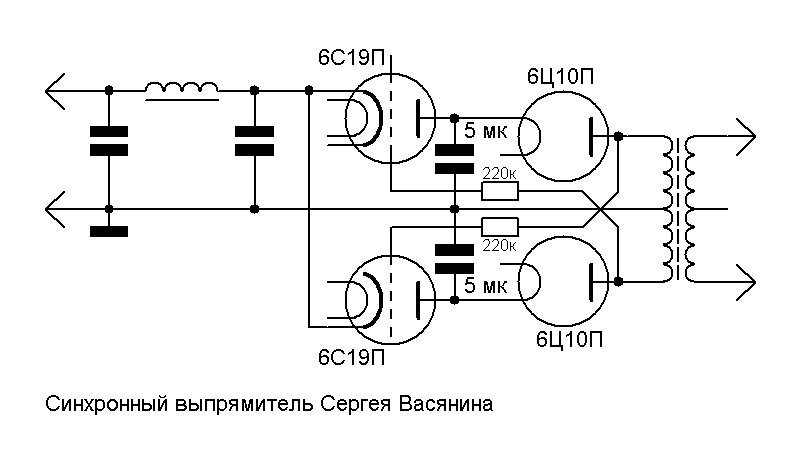

Благодарю вас! Очень хорошая лампа. Разделять аноды аккумулятором? Насколько хорошо разделяются аноды, промежуток получается достаточно большим? А зачем аноды разделять для отрицательного питания смещения? Там же аноды соединены будут по схеме. Вообще эта 6с46г прекрасно предварительный усилитель или ЦАП запитает. По схеме синхронного выпрямителя лампа вообще не ограничена по напряжению будет? Там же потенциалы на входном и выходном конденсаторах очень близки. Только управляющие обмотки небольшие нужны, 75В на сетке не превысить. А высокое положительное на сетке не страшно? Ну, до 75В конечно. Резисторы спасут? Аналога такой лампы с раздельными анодами нет? Самое близкое это 2х6с19п/6н5с/6н13с?

Разные триоды и тетроды пробовали использовать, а получится ли что-то путное из 6Н7С в синхронном выпрямителе? Исходя из очень высокоомного резистора в цепи сетки триода получается, что триод будет работать с околонулевым или небольшим положительным напряжением на сетке? По ВАХ для Uс=0В получается падение на 6Н7С 180В при токе 10ма. В этом будет проблема 6Н7С?

Нашел схемы ламповых осциллографов. И главное - их ламповых блоков питания. В принципе всё понятно. В ЦАПе у меня столько места нет=) Отмакетирую на одной лампе, оценю дрейф и реакцию на разный уровень входной ошибки. В крайнем случае ОУ+исполнительная лампа параллельным стабилизатором или высоковольтный транзистор установлю. А для усилителя лофтина можно и полноценную схему попробовать.

Регулирующий триод по схеме последовательного стабилизатора для питания предыдущего каскада? Регулирующий триод с большим смещением типа 6с19п? Чтобы в это смещение уложилось напряжение резистора анодной нагрузки пентода или там по-другому? У тектрониксов тоже диффкаскад и питание от отрицательного напряжения?

Я не постоянно могу заниматься макетированием. Сейчас вот есть время придумать варианты, почитать литературу и обсудить. В конце концов ещё надо определиться с комплектующими и заказать их.

Нет =) Это 6Ф5 или 6Г2/6Г7. Ну как можно после 6Ф5 ставить разделительный конденсатор и потом резистор смещения для 6С4С, допустим в 50ком? Если 6С4С в фиксе. В этом всё дело, в нежелании сильно ухудшать режим работы каскада, а не в ПСН и УПТ. Жаль, что не получается хорошо и красиво сделать поддержание тока выходных ламп без ОУ.

Да, параллельный стабилизатор на одной лампе даёт подавление на порядок. Если увеличить балластный резистор, то будет лучше, но не на два порядка, конечно. А с пентодами здесь сложно, как обеспечить 150В на вторую сетку без стабилитронов? Ток по второй сетке сильно меняется и в выходных каскадах на пентодах достаточно резистора на вторую сетку с конденсатором, потому что переменный ток потребления по второй сетке будет сглаживаться конденсатором и держать постоянный потенциал, ну примерно постоянный. А здесь в статическом режиме так не получится. А почему 100мВ смещения проблему не решит? Какой уровень постоянной составляющей является допустимым? А зачем в вашей схеме нужны стабилитроны? Диоды тоже могут защитить затворы транзисторов. Обычно в ламповых каскадах постоянная составляющая выходного сигнала (потенциал) сильно выше потенциала входного сигнала. Это если от каскада нужно усиление. Эта проблема устраняется выходным разделительным конденсатором. Но он должен быть очень хорошим и очень дорогим и для снижения выходного сопротивления ещё и большой ёмкости. Если же есть возможность использования других гальваноразвязок, то от конденсатора лучше избавиться. Да, как вы сказали, s/pdif трансформатор, или гальзаноразвязки типа ADUM или ISO150 в составе ЦАПа, ну вдруг они уже есть. Либо межкаскадный трансформатор между I/U-резистором и лампой. А если есть возможность - то и от буфера на BSP129 можно избавиться, пусть он наушники обслуживает, если кому надо. Использование разделительного конденсатора не всегда возможно, например, хочется использовать хорошие старые лампы с высоким внутренним сопротивлением. Для них хороший вариант это гальваническая связь со следующим каскадом (обычно выходным). Потому что резистор в цепи сетки выходной лампы сильно ухудшит альфу предыдущего каскада.

Подскажите, ограничение напряжения на второй сетке пентода должно соблюдаться и в триодном включении? Например, у 6Ж52П указано 250В, а напряжение на аноде 350В.

Вот народный СРПП на народной 6Н8С. Оба этих факта (и СРПП и 6Н8С) влекут рост коэффициента усиления, что не всегда хорошо. Если это выход ЦАПа, то могут быть неудобными 3В или даже 4В на выходе. Кус данного СРПП 6Н8С ориентировочно 14-15. А вышеприведенный каскад на 6Г1 даст Кус около 8-8,5 наверно. 6Ж52П здесь работает так, при отклонении выходного сигнала от потенциала нуля на +-0,2В это влечёт изменение тока на +-4ма, что влечёт изменение падения напряжения на резисторе 1ком на +-4В. В итоге смещение уровня сигнала составит +-2В. 10-кратное усиление ошибки, это должно хорошо компенсировать и старение ламп и нестабильность в сети.

Это понятно. Но хотелось бы альфу побольше. Или это не простой резистивный каскад?

Простите, уточняю для остальных. На транзисторах BSP129 собран буфер без обратной связи и эти транзисторы не требуют никакого смещения входного сигнала. Применение этих уникальных транзисторов предложил К. Мусатов, по его измерениям искажения около 1% при амплитуде 4В (почитайте его статью про усилитель для наушников). Здесь, конечно, уровень ожидается не более 2В. И буфер здесь - это вынужденная мера, ну какое выходное сопротивление каскада на 6Г1? Высокое. На входной регулятор громкости, даже 50ком, в усилителе этот каскад 6Г1 работать не сможет.

6Ж11П имеет бОльшую мощность анода, чем 6Ж51п, плюс может примерно в этой рабочей точке работать со смещением 6,3...6,7В, легко получаемым от выпрямленного накала. А ток 10-15ма позволит получить заметно бОльшую реакцию на отклонения нуля. Одна беда, макс. напряжение 200В на аноде у 6Ж11П, дополнительный резистор в аноде снизит эффективность реакции. Очень хорошо себя покажет 6Ж52П. Но какое максимальное напряжение на аноде? https://www.istok2.com/data/491/ Указаны и 250В в первом и 350В во втором листке. А главное, напряжение второй сетки так же нельзя превышать? Или в триодном включении с резистором 100 ом последовательно со второй сеткой это не страшно?

Здравствуйте. Что-то я озадачился схемой поддержания нуля на выходе. Здесь привожу усилительный каскад на 6Г1 в качестве выхода ЦАПа с Мусатовским буфером на BSP129. 6Ж51П включена как параллельный стабилизатор. Миллиамперметр показывает отклонения тока как индикатор деградации 6Г1 со временем. Что можете сказать об этой схеме? При отклонении потенциала анода 6Г1 от нуля на -0,25В по ВАХам 6Ж51П получим снижение тока на 1,0ма, что соответствует смещению питания на +2,5В и смещению потенциала анода 6Г1 на +0,75В. При отклонении потенциала анода 6Г1 от нуля на +0,25В по ВАХам 6Ж51П получим повышение тока на 1,5ма, что соответствует смещению питания на -3,6В и смещению потенциала анода 6Г1 на -1,05В. То есть получаем реакцию с усилением. Этого достаточно для стабильного поддержания нуля? Можно также работать при токе 7,5ма 6Ж51П, тогда реакция (усиление) будет ещё больше. http://audio-db.info/AudioDB/БазаПрактики/Усиление/Лампы/Алфавит/6Ж/6Ж51П/files?get=6sh51ptwax.jpg Отдельный вопрос, как защитить BSP129 при включении схемы… замыкание анода 6Г1 на общий не решит проблемы, потому что и интегратор при этом не будет работать. Можно наверно замыкать затвор верхнего BSP129 на общий и резистор 100 в затворе увеличить до 1000. Таким же образом можно стабилизировать рабочую точку выходной лампы, например, в Лофтине. Сигнал можно брать с низкоомного резистора в катоде, напряжения 1…1,5В на нём вполне хватит.
