Vitalii

Что то типа ФЕНДЕРА. задолбал редактор

Есть в моём арсенале и такой комбик, что то типа тендера. Всё предельно просто и по схеме, и по конструкции.

Ну так то да, главное чтоб работало) Г807 или 6П7С? На 807 давно собрать что нибудь руки чешутся, да панельки, колпачки сдерживает. Тут ещё динамик многое решает, подключал этот уст к закрытому кабинету с динамики НОТ 100 звук огонь, в комбик поставил какой-то дишманский динамик, попался в интернетмагоазине, цена бросовая, 12 дюймов, позиционировался как гитарный, взял, вроде не плохо звучит, ни как будто благородства что ли не хватает.

А на мой пойдет). Все прочно закреплено, припаяно, земляная шина на корпусе у входного Джека, сигнальные провода максимально короткие, в экранированных проводах.

Здесь на форуме где-то есть моя тема, там выкладывал фото монтажа. Монтаж навесной, по старинке) как привык. Для меня важен процесс, поэтому пока комбик не перекачевал от меня, руки чешутся, нет нет что нибудь перипаяю. После замены ТС напряжения чуток изменились, в катоде фазоннвертора резистор поменял, что бы не пустовала панельки использовал 6Г2 для отдельного входа, подключал туда телефон, музычку фоном послушать. 6Г2 буду убирать, лишнее это, гнездо использую для футсвича. Сейчас такая схема, на 6Г2 можно не обращать внимание, все работает на музыка и через вход в окончание звучит хорошо Фото ещё со старым силовиков.

Здесь на форуме где-то есть моя тема, там выкладывал фото монтажа. Монтаж навесной, по старинке) как привык. Для меня важен процесс, поэтому пока комбик не перекачевал от меня, руки чешутся, нет нет что нибудь перипаяю.

Этот усилитель стоит у меня в комбике, 6Г2 я из схемы удалил, излишнее усиление с ней на клине было и фон переменки небольшой был. Сейчас фон отсутствует, на гейне при вырученных ручках гейна и громкости слышно небольшое шипение ламп, это как бы нормально. Сейчас как то так. И ТС другой намотал был такой Как я его не зажимал а он гад гудит чуток, в комбике в паузах слышно слегка, раздражало. Сейчас намотал на Ш железе, полная тишина

Переключатель по накалу с 12AX на 6Н у меня стоит на первой лампе, по второму варианту. Пробовал варианты с 12AX7 и 6Н2П-Е так же 6П3С-Е и EL34,звучит по разному, что лучше, не скажу, все варианты хороши.

Просмотрел, да точки соединений проставлены правильно, R51 надо ставить на 100 кОм, а R57 в этом случае исключить, у меня на момент сборки не оказалось в наличии 100 кОмного поэтому поставил на 250.

Думал завязывать с писаниной, ну раз мне продлили больничный ещё на 15 дней, посмотрите тогда что я там за режимы насочинял для 6Н7С, может кто более грамотный и певучий режим для неё подскажет. Лампочки в пути, жду.

Да, катодные обмотки не подключал, собрал без них, все устроеило и не стал заморачиваться.

Собирал я усилитель навороченный до предела, с пружинным ревербератором, с тремало, на квартете 6П3С. Поиглались пару недель, стоит, пылится. И другой, попался убитый видемагнитафон, корпус хороший, ну и потихоньку превратил его в гитарный усь. В результате получился один из наиболее удачных, обкатывали его в небольшом клубе, по громкости, на всю не навливали, по звуку, от чистого, до овнрдрайва, все очень вкусно) Технология сборки вот такая, преам по такому же принципу, чёт фотки не сохранились, открывать не хочется. Задумывал его вообще как преамп, без оконечника,а трудится как полноценный усилитель. Собирал лет сем назад, пока живой.

Как то так.

Собрал я небольшой комбик, грязный канал от усилителя Оранж, чистый что-то типа Фендера и 8 дюймовый SLESTION. В результате получился довольно громкой комб с шикарным звуком. Планирую корпус под покраску, покрыл серой грунтовкой, размышляю над цветом. Схема Фото, чуть позже.

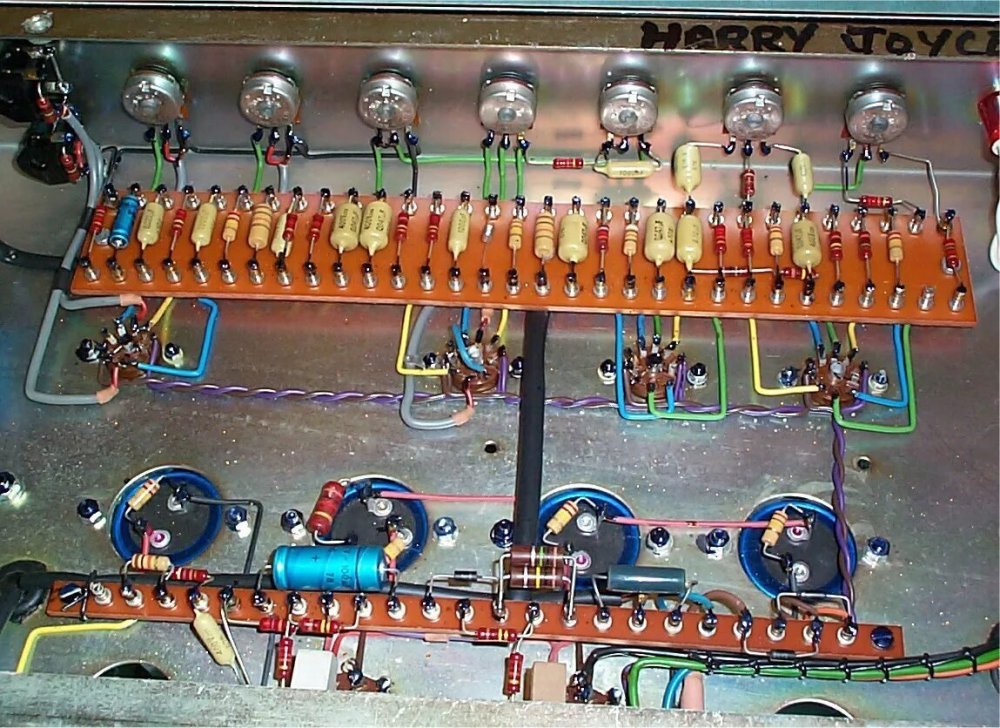

Для меня HIWAT по мантажу эталон, у меня так не получается.

Спасибо за ответы, что то примерно прояснилось. Пожалуй закажу штуки 3-4 6Н7С, если не понравится, куда-нибудь пристрою. Если придаст звуку оттенки похожий на 6П6С это к как бы + ГУ50, на мой слух, по сравнению с 3С выдает более чистый, но при этом с оттенком как бы металлического или толстого стекла звук, "плюшевость" будет как раз к стати.

Есть у меня гитарный усилитель на ГУ50, по задумке должен был быть универсальным, перегруз в преампе и на чистом перегруз оконечника, поэтому поставил после ФИ дополнительный драйвер, вот так. Но что то не срослось, преамп грузится нормально а вот на чистом не достаточно. Теперь думаю, или запитать драйвер от источника +710V, сбить резистором до 500 600, или может поставить туда 6Н7С с пит +600V. Никогда 7С не использовал, поэтому вопрос, как она звучит. Сейчас, при испытании, фонограммы от источника звука 8С звучат лучше, честнее, а вот гитара с 9С звучание более яркое, более предпочтительней. Вот и думаю, как 7С с гитарой подружит. Может кто охороктеризовать звучание 6Н7С, ближе к 9С или к 8С и что нибудь посоветовать?

Или иметь сына гитариста). Знаю что люди идут вперёд, давно собирают лампу на печатных платах, но я как паял в году 1975 свой первый, это бал модулятор 6П3С с анодным вольт 500 и две 6Ж8, так и паяю до сих пор.

Согласен, но к сожалению рисую на телефоне, скачал программу какую нашел, по другому не получается. Думаю имея элементарные знания в радиотехнике можно легко разобраться, распечатать и карандашом точки дорисовать, так и сделаю в следующий раз.Это один из моих собранных лет несколько назад. по этой схеме. Выходники всегда сам мотаю, ТСы иногда пристраиваю имеющиеся, иногда мотаю.

Да нет, по сложности это наверное даже не середнячек, так чуть ниже среднего, всего два канала, да и в грязном канале всего четыре каскада. Скваречник надо для него запилить, ни как время не выделю.

Если сообщество не возражает, буду выкладывать здесь схемы, может фотки своих усилителей. Сам всегда с интересом изучаю с хе мы различных гитарных и не только, усилителей, может и мои кому интересны будут. Вот схема уже собранного на шасси и испытанного в деле, клин яркий, чистый, на перегрузе звук бомба. Если будет интересно потом сфоткаю и фотки выложу.

Почитал данную тему, что то заразился, начну пожалуй мотать выходники для однотактника на Г807, давно хотел на ней что нибудь собрать. В начале 2000ных собрал пару РР на 6П3С и ГУ29, один SE на ГУ50, ну и пару РР на 6П1П, потом забросил это дело, переключился на гитарные усилители. Вот опять ламповый вирус подхватил)
