Что посоветуйте?

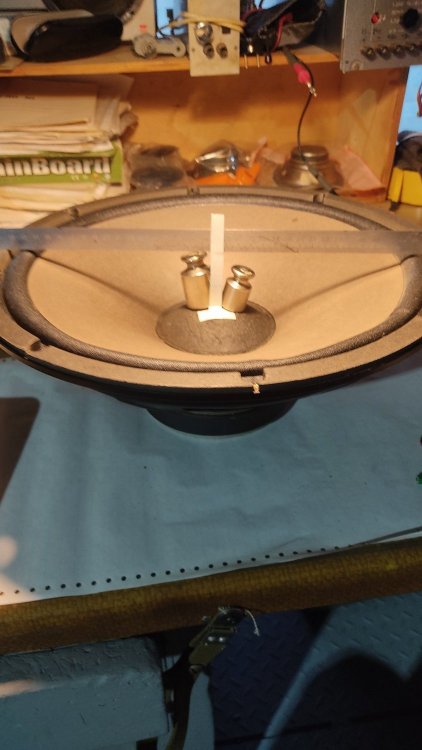

Итоги в сравнении. Визуально внешне конструкция не изменилась, вес старой 17 кг. новой килограмм 50. При постукивании по корпусу АС старая звонкая, новая глухая, при нажатии на НЧ динамик старый возвращается вместе с пальцами, новый с замедлением. Источник сигнала один, усилитель один, АС подключены через переключатель. При прикладывании уха к корпусу старой АС поет, с периодическими модами (громкими частотными всплесками как в голосе так и в музыкальном сопровождении) в области СЧ, новая АС едва слышимый такт НЧ динамика. Общее звучание осталось не изменным (те же динамики, тот же корпус) при прослушивании старой АС хорошо известной композиции создается впечатление что ее перепевает немец или поляк в специфичном присущим их языку своеобразии, что вызывает неприятие, дискомфорт. Новая АС четко, детально и не какой отсебятины. Изменения в АЧХ в диапазоне 3 ... 5 дб. черный цвет старое АС, красный новое (с учетом КДП в виде металлического/стеклянного помещение) и поправкой замеров от производителя в подготовленной КДП. Ну и в процессе возникают планы на будущее.

Вы сейчас говорите о влиянии комнаты для прослушивания на АЧХ звукоизвлечения. Здесь примерно выглядит так: - студии звукозаписи, безэховые камеры ... вносят изменение АЧХ воспроизведения в диапазоне 3 дб. - подготовленные специалистами помещение филармония, концертные залы 5...6 дб. - жилые помещения 10 ... 15 дб. И это нормально. Вероятно по этой причине строители АС не выкладывают технические характеристики и графики, из за разности условий снятия параметров т.е Вы всегда оказываетесь в проигрышном положении.

volli посмотрите вот здесь практические замеры по интересующему Вас вопросу https://www.diyaudio.ru/article/a-7.html

Звукоизоляция корпуса АС от возбуждения колебания внутреннего объем воздуха тыльной поверхностью диффузора. Происходящие события внутри ЗЯ можно представить в виде работы поршня, при движении которого внутрь короба давление распределяется по всей поверхности равномерно с последующим разряжением. Подумал что для ЗЯ звукоизоляция будет работать более эффективно при некотором удалении от стенок АС с переменной толщиной покрытия. Звукоизоляция натуральный войлок "шинельный" толщиной 5 мм. Чередование толщины от 1 до 3 слоев. Также закрыл СЧ и ВЧ динамики от внутреннего воздействия НЧ динамиком. Продолжение следует ...

Виброизоляция корпуса АС от возбуждения колебаний внутреннего объем воздуха тыльной поверхностью диффузора (продолжение). После установки ребер жесткости сильно ослаб 1 резонанс на 230 гц. Теперь он сместился на 300 гц. 2 резонанса нет но есть новый пик на 490 гц. с силой до - 7 дб. остальные резонансы не изменились. Внутреннюю поверхность АС проклеил листовым материалом вспененным каучуком толщиной 10 мм, представляющим из себя ровные воздухонепроницаемые наружные поверхности и пористую внутри. Устройство напоминает конструкцию щита Бекеши представляющую собой деревянную раму с натянутой на нее клеенкой и заполненной внутри ватой. Звуковая волна воздействуя на воздухонепроницаемую клеенку отражается, возмущение материала гаситься ватой, таким образом мы снижаем воздействие колебаний тыльной стороной диффузора на стенки корпуса АС. Материал подобран из соображения более эффективного воздействия на оставшиеся резонансы (см. фото).

Зарубежные фирмы применяют материалы специально разработанные для корпусов АС: "Рэзинэкс", ДСП с латексными наполнителями, вспененные пластмассы, пенобетон с синтетическими наполнителями ... изготавливаются двойные корпуса с прослойкой из поглощающих материалов. При этом в значительной степени увеличиваются трудозатраты соответственно и цена за готовое изделие. Попозже выложу сравнение родной и переделанной АС и если в субъективное восприятие значительно улучшилось, объективное АЧХ изменилось не значительно, в таком случае нужно ли это производителю если в технических характеристиках ничего не изменилось а цена выросла. Здесь применение различного вибропоглощающего покрытия, ребра жесткости, стяжки между стенками, виброизоляторы в целях погасить вибрации в области НЧ (где не эффективны звукопоглотители) и сдвинуть резонансы в область верхнего СЧ с последующем звукопоглощением.

Вероятно так и есть, у меня мастерская из железа и стекла внутри котельной, построена вторым этажом. Вокруг производственные помещения, относительная тишина наступает когда заканчивается рабочий день, у меня уровень фонового шума высокий.

Извиняюсь за долгий ответ, в отпуске на даче, возле ПК редко бываю. Как я понимаю звучания как "пукан задымился" (из описания звучания АС у нас форуме) не получиться. Честная натуральная СЧ, но подвержена корпусными резонансами (это как картавость в речи) но это не индивидуальность данной АС а естественные физические процессы зависимости от толщины и размера материала (фанеры, ДСП, дерева ...) резонировать с последующими модами на присущем этому материалу частоте. В этом можно убедиться приложив ухо к АС, вопрос на сколько сильно и какое влияние это оказывает на общую картину воспроизведения. Исключение пожалуй составляют АС из бетона и мрамора из за чрезмерности своей массы. О борьбе с резонансами написано выше, при этом маловероятно что переделка данной акустики в ПАС увеличит жесткость панелей и массу корпуса. Все эти процессы описаны в исследованиях Эфрусси, Алдошиной, Войшвилло. АЧХ в области НЧ плоская по ниспадающей, с темброблоком быстрые и четкие барабаны с панчем. Срисовал схему с кроссоверов АС, удалил хлипкие входные разъемы АС, и установил отдельные на НЧ и СЧ/ВЧ. В дальнейшем будет эксплуатироваться с РР усилителем для НЧ динамика и однотактном для СЧ/ВЧ. Снял АЧХ с каждого динамика по отдельности без фильтров и суммирующую с влиянием фильтров. Производители сильно зажали резисторами супер твитер, переделаю. С темброблоком область ВЧ рассыпается воздушным хрусталем. Чувствительность АС 102 дб., обычно слушаю при выходной мощности 0,5 вт. что позволяет их использовать с интересными но зачастую маломощными лампами, чем и займусь в будущем. Хорошая акустика но с моей точки зрения требующей доработки, это чисто индивидуально так как все МЫ разные в меру своей испорченности и то что нравиться Вам не обязательно понравиться остальным. В голову пришла фраза " да я в жизни не одел бы то в чем Вы одеты, хотя не разу Вас не видел". Постараюсь побыстрее закончить, раз уж начал. А то обычно от Вас и слова не дождешься а тут уже два написали...

Виброизоляция корпуса АС от возбуждения колебаний внутреннего объем воздуха тыльной поверхностью диффузора (продолжение). Обработал внутреннюю поверхность АС шумо - вибропоглощающим материалом Noxudol 3100. Ориентировочно 10 слоев, толщиной 2 мм. с просушкой каждого слоя и последующей (химической) 14 дней. Хорошая адгезия к дереву похуже к металлу, наносил кистью тщательно заделывая переходы, щели. На одну АС ушло 2 банки мастики. Продолжение следует ...

Виброизоляция корпуса АС от возбуждения колебаний внутреннего объема воздуха тыльной поверхностью диффузора. Корпус акустической системы это не музыкальный инструмент а совершенно "глухая" конструкция. Должна, но в моем случае с фанерным призвуком: 1 - резонанс 230 гц, 2 - 580 гц с увеличением + 10 дб, резонансы в области 850 гц и 1200 гц, также от 1930 гц до 1990 гц с быстрым затуханием до -35 дб. Обычно в таких случаях увеличивают толщину стенок, но увеличение толщины более 20 мм. мало эффективно, ко всему в моем случае потеря драгоценного внутреннего объема. Понравилось идея фирмы Magico (см. фото) жесткая металлическая конструкция с частыми ребрами жесткости, таким образом распределяя крупные наружные панели на мелкие секции. Конечно же только идея т.к подобное дорого и принцип построения другой, они собирают металлический скелет и затем обвешивается наружными панелями мне же надо его установить внутри имеющего корпуса. В целях увеличение жесткости и массы АС металлическим уголком 35 * 35 * 5 мм. прошелся по всем углам, дополнительные перемычки на боковых и верхней/нижней стенках, вокруг НЧ динамика. Закреплены на хорошем полиуретановом клее герметике и шурупами. Дополнительно установлены стяжки (распорки) металлическим прутом 10 * 10 мм. между боковыми, верхней и нижней, передней и задней стенками. Крепление на болтах (см. фото). Продолжение следует ...

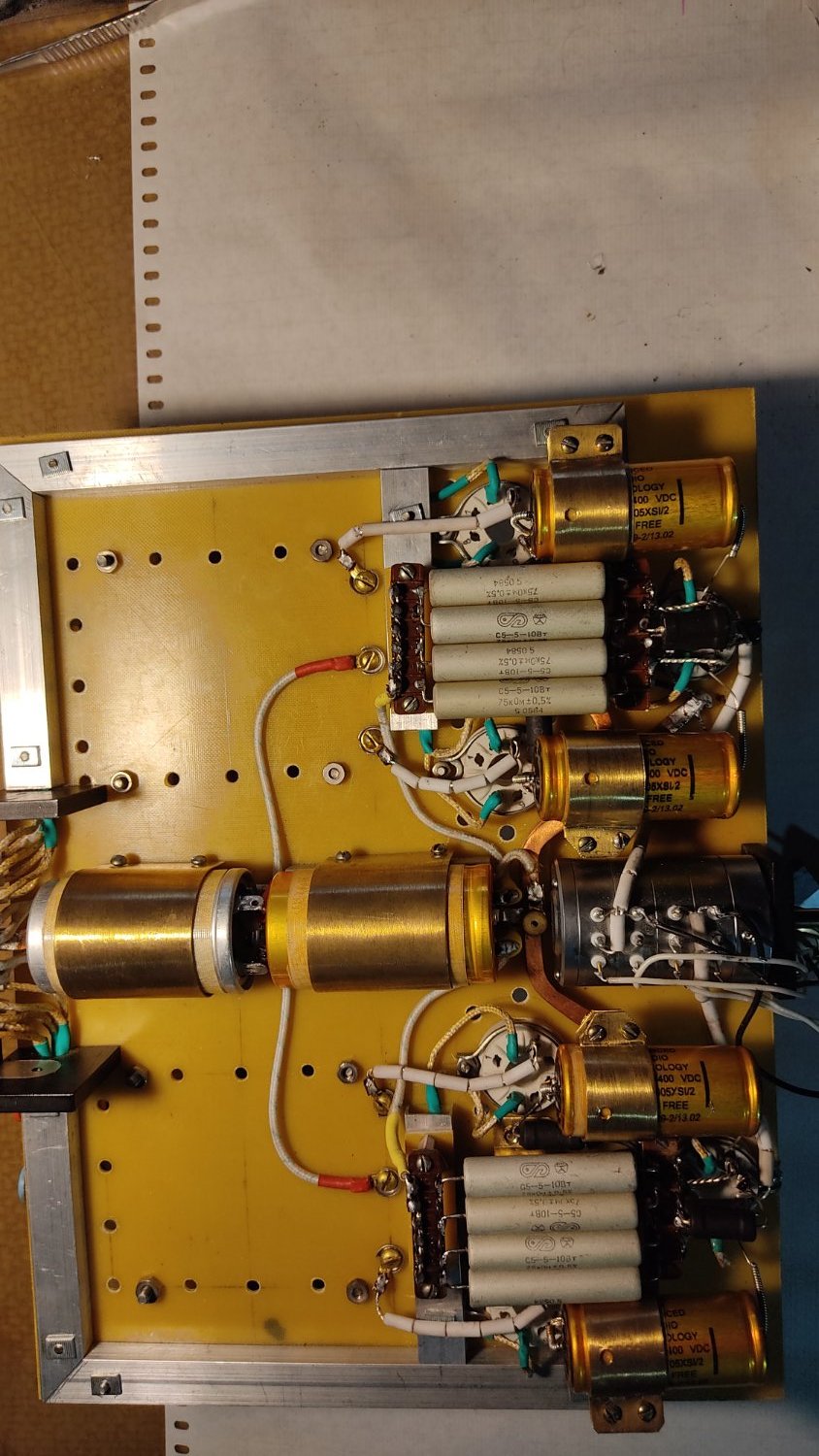

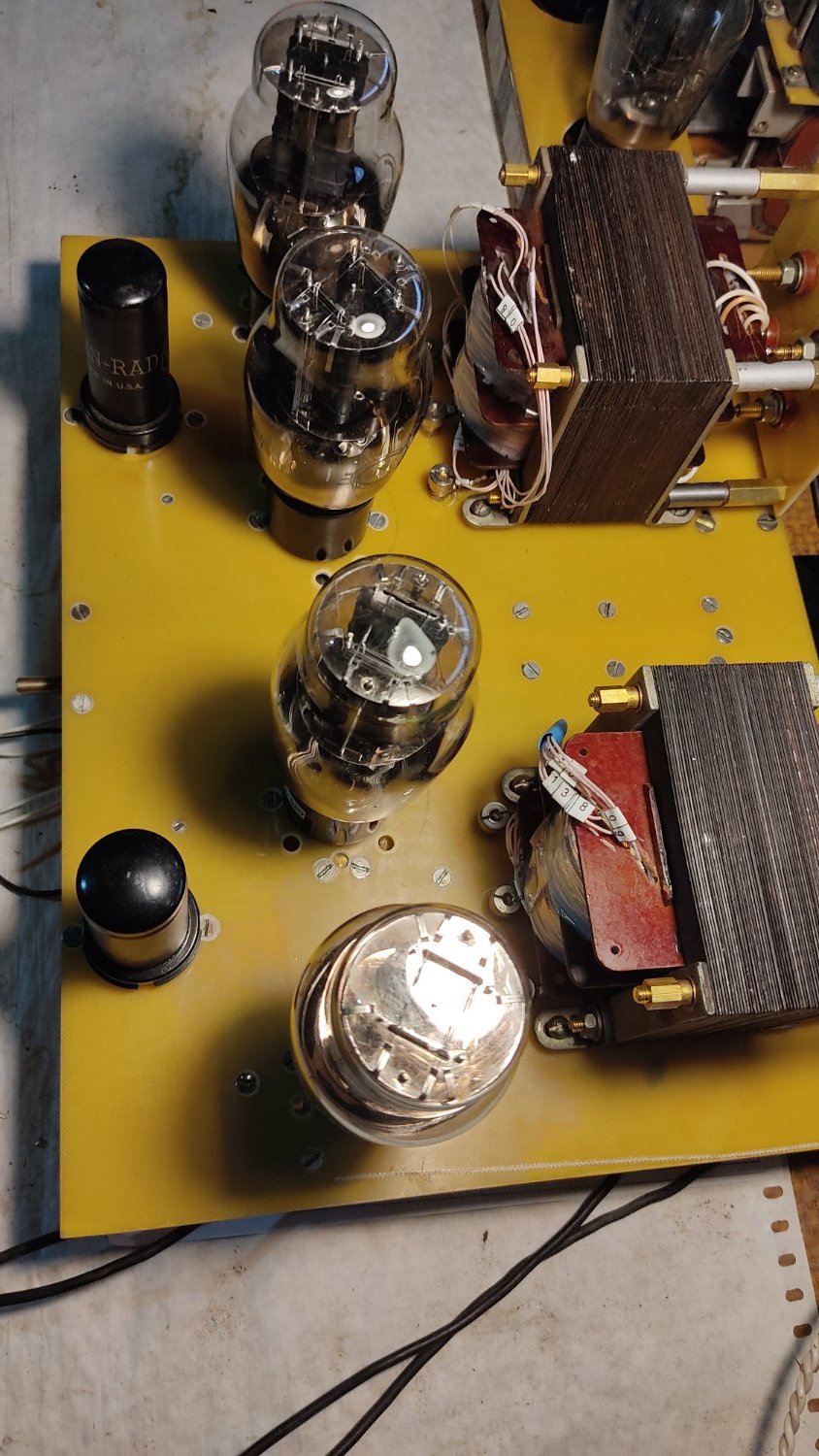

Посылку Вашу получил с лампами 6с4с, хорошо упаковано, дошло все в целости и сохранности. Спасибо Виктор.

Виброизоляция корпуса АС от вибраций диффузородержателя на переднюю стенку. Крепление динамиков в родной АС непосредственное, путем вдавленной втулки с внутренней винтовой резьбой (крепление динамика) и наружных шипов от проворачивания (см. фото). Прокладки между корзиной динамика и корпусом вероятно были изготовлены из вспененного полиэтилена, возможно под воздействием давления и времени стали напоминать тоненькую целофанку. Изменена конструкция крепления динамиков к передней панели и представляет собой следующее (все динамики крепятся снаружи). Крепежный винт - шайба стандартная металлическая - прокладка резиновая 2 мм. - корзина динамика - прокладка по всему периметру корзины из вспененного каучука (НЧ - 10 мм. СЧ, ВЧ - 3 мм.) - далее корпус АС рассверлен и вклеена резиновая трубка на всю толщину стенки - оказались внутри АС, вспененный каучук 10мм - нестандартная увеличенная шайба (с 3х копеечную монету) - винт. Продолжение следует ...

Это не мои слова это НОРМА, определяющая качество АС (Алдошина, Войшвилло "Высококачественные акустические системы и излучатели" М. Радио и связь 1985 г. стр.153 ) из чего можно сделать заключение: ОЯ - полезный сигнал лишь тот что доходит до Вас от передней стороны динамика до Ваших ушей, порядка 50 процентов излучение от задней стороны динамика это паразитное излучение. ЗЯ - все общепринятые материалы корпуса АС будь то ДСП, МДФ, фанера, плотная древесина ... под воздействием динамика резонируют как правило довольно низко основной резонанс с последующими модами (насчитал до 6) в области СЧ. Бороться с этим довольно сложно и дорого. (О чем и хотель рассказать коллегам т.к получился хороший результат). ФИ - излучает то что никто никогда не играл. Сейчас не сложно собрать (купить) источник сигнала, УНЧ с частотным диапазоном 20гц...20000гц, слабым звеном окажется АС, которое и сформирует общее АЧХ всей системы в целом, вследствие величины Rz. Здесь приходиться выбрать компромисс из не совершенства акустического оформления и смириться. Позвольте продолжу начатое ...

Отчет о проделанной работе. И так редкие винтажные АС Kenwood KL-777A. Здесь не стоит цель изготовление нового корпуса, замены динамиков, это как приобретение старинного авто в целях его восстановления, замены элементов, обновления интерьера ... при этом визуально это должен остаться тем же редким винтажным автомобилем но с улучшенными характеристиками. Что мне не понравилось в данной АС, неприятный окрас звучания вызванный вибрацией стенок корпуса. Достаточно приложить ухо к корпусу можно услышать пение и возникающие резонансы, более сильные на задней стенке и пластиковой крышке разъемов АС, что вносит (с учетом общей площади корпуса АС) изменение звучания всей системы в целом. Для АС категории HI-FI звукоизоляция корпуса принято считать достаточной, если разница между уровнем звукового давления ( АЧХ ) всей системы и уровня звукового давления излучения от корпуса составляет более 20 дб во всем частотном диапазоне. Причины возникновения вибрации стенок АС. Существует два пути передачи звука от громкоговорителя на возникновение звукоизвлечения вибраций стенок корпуса. 1 - возбуждение колебаний внутреннего объема воздуха в корпусе вследствие излучения от тыльной поверхности диффузора НЧ динамика и передачи через него колебаний на стенки корпуса. 2 - прямая передача вибраций от диффузородержателя на переднюю стенку, а от нее на боковые и заднюю. Продолжение следует ...

Возможно Вам пригодиться. Давеча решил в автомобиле заменить старую магнитолу Alpine на новую того же производителя с возможностью чтения музыкальных композиций с флешки. Прикинув объем информации, решил купить флешку 64G, в итоге пока искал маленькую и черненькую купил 128G (ну чтобы два раза в магазин не ходить). Производитель пишет что флешка для этих целей должна отформатирована в FAT16, FAT32 но FAT32 не видит объемы превышающие 32G, поэтому Виндовс не дает выбора такого форматирования. Помогла программа Rufus там необходимо выбрать что у Вас не загрузочная флешка и выбрать формат FAT32 ну и запустить процесс.

Полезная информация. В 40е годы прошлого столетия в США стали вводить цветные коды на резисторы, конденсаторы и в последствии код был распространен на трансформаторы различных видов и на динамики, для выводов которых была установлена определенная расцветка. Это оказалось чрезвычайно удобным и практичным, эти коды получили распространение во многих других странах, в том числе и у нас. Входные трансформаторы высокой частоты. Белый - к антенне. Серый - к управляющей сетке. Коричневый - концы антенной и сеточных катушек, - к общему минусу. Гетеродинные катушки. Желтый - начало катушки настройки - к управляющей сетке гетеродина. Коричневый - конец катушки настройки - к общему минусу. Оранжевый - катушка обратной связи - к аноду гетеродина. Красный - катушка обратной связи - к плюсу анодного питания. Трансформаторы промежуточной частоты. Красный - к плюсу анодного питания. Голубой - к аноду лампы. Зеленый - к управляющей сетке следующей лампы. Черный - к минусу (к цепи АРГ, к земле и прочее) Если вторичная обмотка имеет отвод от середины, то этот средний отвод окрашивается в черный цвет, а тот конец, который должен быть черным, окрашивается в черно/зеленый цвет. Трансформаторы низкой частоты. Красный - к плюсу анодного питания. Голубой - к аноду лампы. Зеленый - к сетке следующей лампы. Черный - к минусу. Пушпульные трансформаторы. Синий - оба конца первичной обмотки - к анодам ламп. Красный - средний вывод первичной обмотки - к плюсу анодного питания. Зеленый - оба конца вторичной обмотки - к сеткам последующих ламп, или звуковой катушке динамика. Черный - средняя точка вторичной обмотки. Выходные трансформаторы. Красный - к плюсу анодного питания. Синий - к аноду лампы. Зеленый, черный - к звуковой катушке динамика. Звуковая катушка динамика. Черный/зеленый - начало катушки. Зеленый - конец катушки. Обмотка подмагничивания динамика. Черный/красный - начало катушки. Желтый/красный - конец катушки. Серый/красный - отвод. Силовые трансформаторы. Черный - оба конца сетевой обмотки. Если в этой обмотке есть отвод, то черный - начало, черный/красным - конец, черный/желтым - отвод. Красный - оба конца повышающей обмотки. Красный/желтым - средняя точка повышающей обмотки. Желтый - оба конца накала кенотрона. Желтый/голубым - отвод от середины обмотки накала кенотрона. Зеленый - оба конца обмотки накала ламп. Зеленый/желтым - средняя точка обмотки накала ламп. Коричневый - оба конца второй обмотки накала ламп. Коричневый/желтым - средняя точка второй обмотки накала ламп. Серый - оба конца третьей обмотки накала ламп. Серый/желтым - средняя точка третьей обмотки накала ламп.

Спасибо Вам за подробные объяснения, думаю Ваши расчеты верны. По молодости подрабатывал в кабаках, были у нас заводские Кинаповские АС (маркировку не помню), крупная, тяжелая АС с одним динамиком 4а32 и с точно таким отверстием фазоинвертора чуть ниже динамика, попробовали мы в это отверстие поставить еще один 4а32 и звук испортился.

К "задаче о трех вольтметрах" на примере измерения мощности усилителя и какие значения мощности приводятся в техническом паспорте. На практике применяется множество различных методов тестирования усилителей, один из которых рассмотрим более подробно. К выходным клеммам испытуемого усилителя поочередно подключаются эквиваленты электрической нагрузки, т. е 8, 4 или 2 Ома. Параллельно эквиваленту нагрузки также подключается осциллограф, вольтметр и измеритель коэффициента нелинейных искажений. На вход усилителя с тестового генератора подается синусоидальный электрический сигнал с частотой колебаний 1 кГц. Затем сигнал увеличивается по амплитуде напряжения до тех пор, пока сумма напряжений побочно генерируемых гармоник в спектре усиленного электрического сигнала не достигнет 0,5%. Это показатель общих гармонических искажений (total harmonic distortion, THD) что является приемлемой величиной для профессионального усилителя. В технический паспорт усилителя, как правило, вносят среднеквадратичное RMS значение выходной мощности, вычисленное по результатам выше приведенного метода. К примеру, если в техническом паспорте на усилитель указано значение выходной мощности, допустим, 300 Вт на сопротивлении нагрузки 4 Ом и указан метод измерения этой мощности (1 кГц при 0,5% THD), то пиковые значения выходной мощности для данного электрического сопротивления нагрузки будут достигать 600 Вт, так как пик-фактор синусоидального тестового сигнала равен 3 дБ (два раза по мощности). Существует множество стандартов, которыми обозначают мощность усилителя. Стандарты мощности: Musiс - Музыкальная = (4xRMS или 6dB) Program - Программная = (4xRMS или 6dB) Pink Noise - Розовый шум = (4xRMS или 6dB) Short Term - Кратковременная = (4xRMS или 6dB) Continuous Program - Непрерывная Программная мощность = (2xRMS или 3dB) Long Term - Долговременная = (2xRMS или 3dB) Peak - Пиковая = (2xRMS или 3dB) Continuous - Непрерывная = (2xRMS или 3dB) Max - Максимальная = (2xRMS или 3dB) Номинальная - Номинальная = (2xRMS или 3dB) Average - Средняя = (2xRMS или 3dB) AES = (2xRMS или 3dB) ETA-RS426A = (2xRMS или 3dB) В итоге мы имеем такие усилители IOTЛVX модель AVXP1 - многоканальный усилитель 7 каналов усиления класса АВ. Тех. характеристики: Мощность - 170 ватт на 4 ом. при использовании всех каналов (7 каналов). THD + N = < 0,06% (1 кгц) Максимальная потребляемая мощность от сети - 110 ватт. Выводы: Выходная мощность 170вт * 7 каналов = 1190 вт с учетом КПД режима АВ ... при потреблении от сети 110 ватт дополнительно подпитывается святым духом RMS.

Да уж, читал что в начале своего радиотехнического пути Японская продукция в мире считалась не надежной, не качественной, как в одно время наше отношения к Китайским продукции. Тем не менее молодцы со временем много добились. Тоже надо заменить входные клеммы на винтовые, у меня на пружинах, не всегда контачат. Не понравилось что у СЧ динамиков заклеены отверстия рамы от воздействия НЧ динамика, думаю накрыть СЧ динамики коробками с звукоизоляцией, пусть немного подышат.

Попробую более глубоко объяснить процессы измерения звукового сигнала во избежание низвержения норм. Если Вы откроете даташит на выходную микросхему, параметр Vout - имеет максимальное значение 0,6 в. Подобные замеры производятся VU измерителями - это вольтметр средних значений, устройство которого выглядит следующим образом, переменное напряжение измеряемого сигнала выпрямляется диодами в цепь которого добавлен конденсатор для снижения резких движений, в конечном счете информация контролируется головкой милливольтметра. В моем случае В3 - 56, аналогичные показания и на С1-64А согласно документации 0,6 в. RMS измеритель - среднеквадратичный построен с использованием термопреобразователей т.к дополнительно используется измерение тока сигнала. Измеряет коэффициент амплитуды - это отношение между самым высоким и среднеквадратичным значением. Динамический диапазон также показывает, он измеряется в децибелах и представляет собой разницу в ДБ между самым громким и самым тихим местом в треке. Этот метод зарекомендовал себя в измерение шумов, приведу цитату звукорежиссера Марка Рейдена " Измерять уровень шума можно только среднеквадратичным вольтметром! И никаким иным! При использовании других - ошибки из-за стохастического характера шумов абсолютно непредсказуемы. Т.е параметры RMS можно проверить RMS измерителем. Догадываюсь что если бы я измерял выходной сигнал RMS вольтметром то показания были бы 2,6 vRMS как и в документации на изделие, но играть громче он не стал бы. О чем говорит ув. Хрюн, в моем случае напряжение питания аналоговой части ЦАП -/+ 15 в. размах 30 вольт. падения напряжения на выходных кремневых транзисторах 0,7 в. на двух плечах 1,5 в. В таком случае мы могли бы иметь выходную амплитуду 28,5 в. это параметры PPM - измерений максимальных размах пиковых значений. Все эти VU,RMS,PPM измерители предназначены для разных целях исследования звукового сигнала с разными принципами измерения и полученный результат будет отличаться не в погрешности а в разы. Что я ранее и пытался донести до Вас во избежания ошибок. DOC009433608.pdf

Вот только в результате мы имеем 0,6 в на выходе (В3-38) а не 2,6 rms, тем более 8,2 rms.

Texas Instruments OPA1612 SoundPlus™ Audio Op Amps feature superior sound quality, achieves very low noise density, and provides ultralow distortion of 0.000015% at 1kHz. The TI OPA1612 offers rail-to-rail output swing to within 600mV with a 2kΩ load, which increases headroom and maximizes dynamic range. This TI op amp also has a high output drive capability of ±30mA and can operate over a wide supply range of 2.25V to 18V on only 3.6mA of supply current per channel.

Музыкальные композиции формата FLAC с жесткого диска. Какое это имеет значение если выходная микросхема ЦАПа (согласно даташита) имеет максимальное выходное напряжение 0,6 вольта, которое и фиксируется СИ.

ПК через USB - ЦАП - на входе УНЧ (т.е на выходе ЦАП).
