Ну вот немного разгребся с разными бытовыми вопросами и добрался до компьютера . Да все верно говорите , это я про катодную обмотку итд . Нашел схему усилителя на 6ф6с , там и про вых. тр-ры все расписано как и что куда мотать , там будет и пентодное и ультралинейное включение , и до кучи и триодное включение что сотворить проще некуда , соответственно жертвуя вых мощностью , и скорей всего и качеством самого звука , но как и писал ранее , что бы сделать выводы , не то что неоднократно об этом пишут те кто это делал , а самому все услышать и сравнить ,и сделать выводы , так что б было так сказать три в одном , а уж потом можно будет об этом забыть и больше не вспоминать , оставив два основных режима вых ламп . Добавлю что сами вых трансформаторы будут на торах , уже специально подыскал два бублика из некоторого количества намотав пробные 50 витков на каждый и все промерив , выбрал братьев близнецов . Но это все позже , все потом расскажу и покажу .. ........................................................................................................................................................................ Сейчас у меня другой вопрос , Те вых трансформаторы , что я показал здесь несколько выше , и озвучив индуктивность первичек по 20 Генри , и не услышал в итоге ничего утешительного для себя , ну кроме того - типа маловато будет , как в том мультфильме хех )))) . Но открою вам страшную тайну , что все эти замеры разными портативными измерителями типа е7-хх итд , которые работают на малом сигнале 1....2 вольта , годятся скорей всего для намотки катушек контуров в радиоприемнике . либо еще куда , но только не для корректных замеров вых. трансформаторов , так как все они не по детски занижают фактическую индуктивность , и тут же сразу у меня вопрос к аудитории - КТО КАК ДЕЛАЕТ ЗАМЕРЫ ПО ИНДУКТИВНОСТИ ???? Вроде как то по памяти , писалось о замере индуктивности с помощью ,, розетки ,, т.е. в сеть 220 вольт подключается первичная обмотка испытуемого трансформатора , при небольшом количестве измерительных приборов ( вольтметр , миллиамперметр ) и что то еще вроде , типа постоянного или переменного резистора , и еще для этих целей была какая то формула . Кто мне может дать описание и разъяснения этого принципа измерения , хочу попробовать , и потом уже можно будет путем сравнения , более предметно сделать какие то умозаключения . Вот ссылка . на что то подобное , по которой я мельком пробежался ИЗМЕРЕНИЕ ИНДУКТИВНОСТИ ПЕРВИЧНЫХ ОБМОТОК , СИЛОВЫХ И ВЫХОДНЫХ ЗВУКОВЫХ ТРАНСФОРМАТОРОВ . https://forum.cxem.net/topic/151777-измерение-индуктивности-первичных-обмоток-тс-и-твз/?ysclid=mks24kipuw691304037

индуктивность всей первички ( двух полуобмоток ) - 20гн , омическое -122 ома . отводы делал во вторичке через каждые 4 витка , у в самом конце обмоток , тем самым меняя и Ктр. , как умные люди раньше и советовали , что бы более грамотно подобрать специально для умной работы в пентоде .

блин , мотал лет уже наверное лет 5ть тому назад , и многое конечно забыл , вот нашел бумажонку на которую писал и чертил ,( в правом верхнем углу это так для типа сравнения данные и схема намотки тр.Симфония ). вот даже не отметил каким диаметром мотал первичку , но вроде о28мм по меди это точно не меньше . Сечение железа 8.5см.кв. марка э310 или э 320 , уже не вспомню , это такие стояли в приборах - потенциостат .

блин , мотал лет уже наверное лет 5ть тому назад , и многое конечно забыл , вот нашел бумажонку на которую писал и чертил ,( в правом верхнем углу это так для типа сравнения данные и схема намотки тр.Симфония ). вот даже не отметил каким диаметром мотал первичку , но вроде о28мм по меди это точно не меньше . Сечение железа 8.5см.кв. марка э310 или э 320 , уже не вспомню , это такие стояли в приборах - потенциостат .

да это понятно , что не получится , во первых в триодном вкл. самая меньшая вых мощность будет , ну раз делать так делать , главное что бы було , переключить отключить ) не лень

на 14ых это понятно , но не люблю я пальцы я же писал что принципиально 6ф6с или 6ф6м1 , а вых трансы у них все же разные . 10 к у 6ф6с и 7к у 6п14п по памяти

а как она может не работать то ? не понял с вых. транса в катод первой лампы через резюк Резистор обратной связи R* переменный, его сопротивление выбирается по вкусу в пределах от 2,7 до 4,7 кОм. Его регулировкой добиваемся наиболее устойчивой работы на максимальной громкости по басу.

Костя , да у меня весь зал в разложенных схемах , лет 10-12 назад все на принтере печатал , вот сейчас и роюсь и ищу что конкретно по 6ф6с 6п6с вдруг понадобилось , и много чего твоего по намотке вых тр-ров есть итд итп . Евгений ЛОКИ тоже умный мужик , но что то не видно его уже давно ни где

Столько людей отписалось , что всем и не ответить , ладно , обобщу , да из той схемы ясен икс , что много лишнего надо выкинуть , имелось ввиду само схемное решение , и фазоинвертор в одной входной лампе 6н9с , с балансной нагрузкой , то что доктор прописал . А схему с межкаскадными тр-рами посмотрю почитаю , раз ссылку дали , но что то честно говоря нет желания что то мотать , на входе я если правильно понял стоит фазоинверсный киповский тр-щр га пермаллое типа 015 или 005 , такого то добра хоть самасвалом вывози , а вот мотать лень что то хоть расстреляйте при попытке к бегству (((( . ладно будим изучать ах да , еще в паутине нарыл вот такое схемное решение , там конечно тоже много чего надо упростить , автор там намешал все в кучу и сырое и вареное и копченое хех )))) это я в частности про болк питания , в котором и кенотроны и пп диоды и эл. дроссели и + на выходе после полевиков еще и железные дроссели , всякое пришлось повидать но такого хех ))))) мож я чего и не допонимаю , а автор все умно сделал , тут судить не буду , сами пройдите по ссылке и все увидите . https://www.radiolamp.ru/shem1/pages/78/?ysclid=mko4lns3z7869387498

Не совсем полно и развернуто написал , что хотел , у меня тран-ры вых. намотаны под пентод и с отводами под ул . Все пишут типа что скучное триодное включение этих всех 6п6с . 6ф6с , 6ф6м1 . я конечно не против триодного режима , проще говоря что бы было их три - пентод, ул, триод . Пока вот на это смотрю , и да , все верно не надо огород , двух каскадов за глаза , и именно октальных ламп типа 6591,6sl7, 1579 итд

Что то ни чего не могу найти на сайте ни каких схем РР на лампах типа 6н8с/6н9с + 6ф6с/ 6ф6м1 . Кто чего может посоветовать , буду очень признателен.

вопрос закрыт . выбыло .

6н9м 1950г. - 6 т.р.

цена вниз - 3000р.

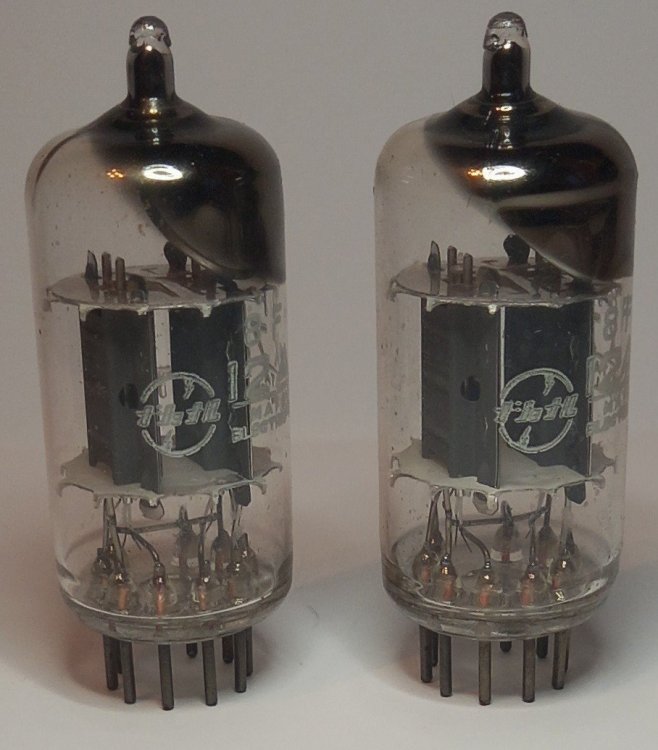

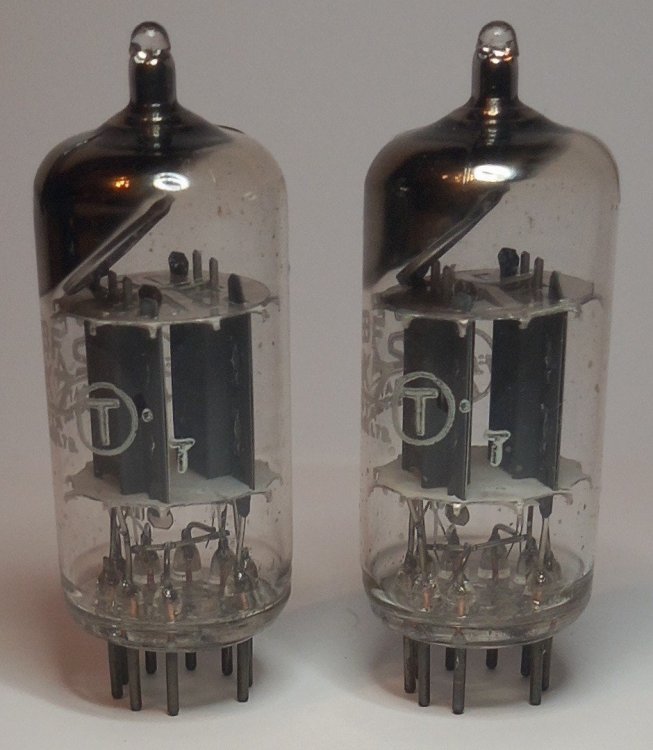

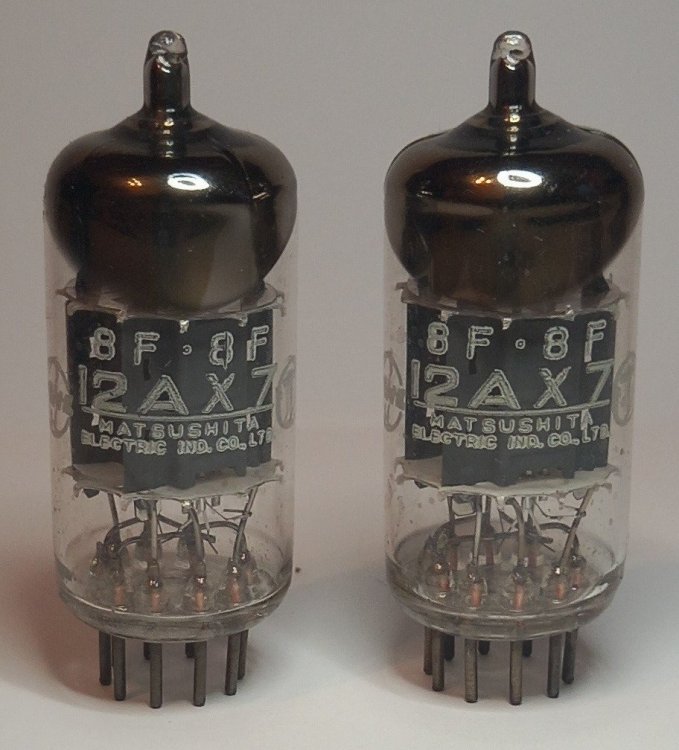

Одним пакетом , пара 12ax7 Matsushita + Siemens ecc82 - 5 т.р.
