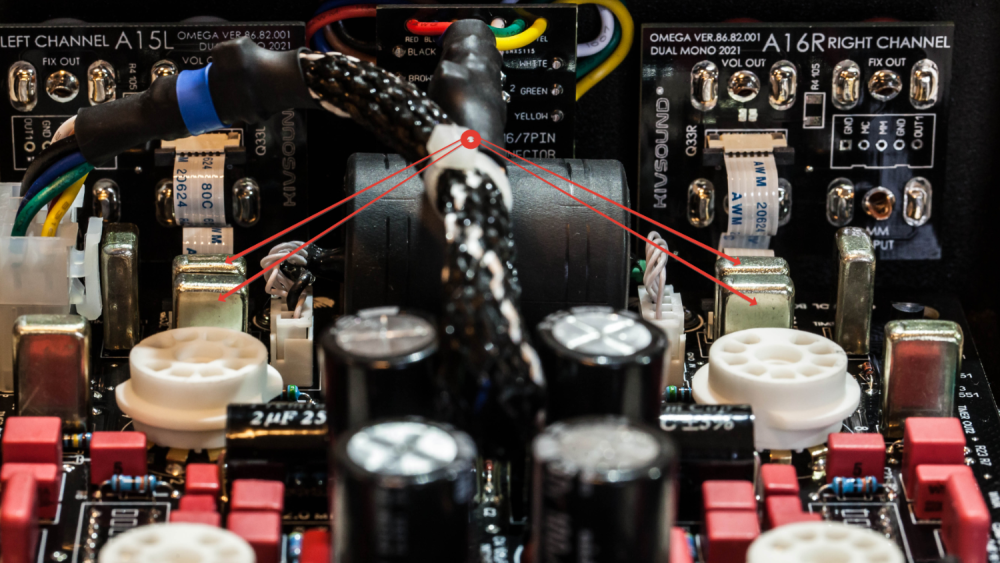

Коммутация происходит с применением реле РЭС49. Все гениально и просто. На фото я их стрелками обозначил.

Про применение в БП LD1084 я ни как не отрицаю. Ставить можно, без проблем. Работают отлично. Я написал что "применять КИТАЙСКИЙ вариант LD1084, я не рекомендую."

Всем доброго дня. Хочу поделиться некоторыми советами. В блоке питания можно использовать кренки LТ317 и LT1084, разницы нет. Но применять китайский вариант LD1084, я не рекомендую. Приобретайте кренки в проверенных местах и магазинах. Чип делают наши товарищи из поднебесной, раза в два меньше, от сюда все вытекающие последствия. Сам нарывался несколько раз на подделки. На П217 БП для накала, сделать можно. Хуже не будет. Схем в инете полно. Теперь что касается анодного питания. На схеме выше в цепи стоят стабилитроны на 56 вольт - 4 штуки. Ставить их не рекомендую, они сильно портят звук в области низких. Поставьте вместо них резистор на 300 ком, а R24 поменяйте на 30 ком. Так будет лучше. Цепочку (подпитки) из R22, R23, R27 и R28 уберите. Она не нужна. Если будите делать все на платах, старайтесь ЗЕМЛЮ (смотрите рисунок) в БП делать, как можно дорожки короче и соединения делать в одной точке. Трансформатор используйте лучше с сердечником "R-Core" на Али сейчас таких делают море. Причем под заказ, любые, с вашими данными по напряжению. С ними про фон можете забыть раз и навсегда!!!

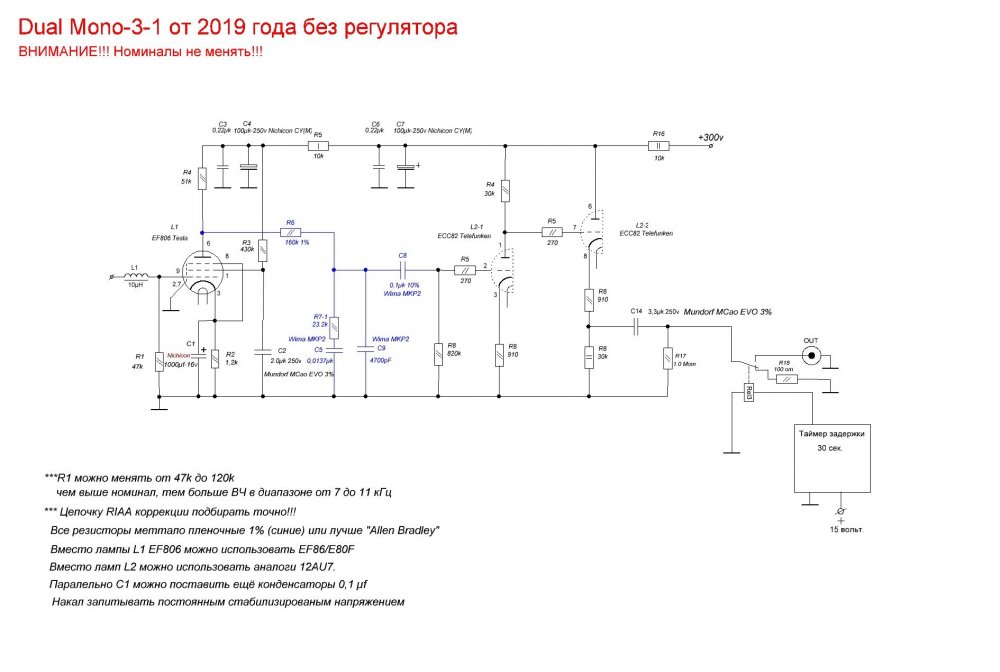

Замеры делал, но поскольку у меня это пройденный вариант проекта, под рукой записей не осталось, точно не вспомню. На вскидку порядка 12-15 mA. Делать лучше с запасом. Накал ламп по каскадно, соединен последовательно. В совокупности порядка 1 Ампера. Если кого пугает большое выходное сопротивление, корректора, можно выкинуть L3. А сигнал снимать с катодной части L2. Схему прикрепил к теме. Но усиление при этом здорово упадет!!! Что для оцифровки винила не очень хорошо. p.s. Вообще почему был выбран именно такой вариант схемы. Первое. Корректор можно напрямую подсоединять в оконечнику, миную пред. и использовать его в качестве регулятора громкости. Тем самым Вы убираете лишнее звено из тракта. Минус такой схемы, что ничего кроме винила в тракт уже не подключишь. Корректор не имеет дополнительных входов. Второе. Дело в том, что головки имеют разные выходные напряжения от 0,05 до 0,7 мВ (для МС картриджей) и для ММ от 2 до 6 мВ. Регулятор же, позволяет получить на выходе корректора, тот уровень сигнала, который необходим. Была у меня версия и с двумя раздельными регуляторами, где можно производить регулировку выходного сигнала по канально. А поскольку все записи разные и головки не всегда точно выдают одинаковый сигнал, регуляторами можно было выставить предельно точно этот показатель. Для тех кто просто хочет слушать, а не цифровать винил, лампу L3, можно не использовать.

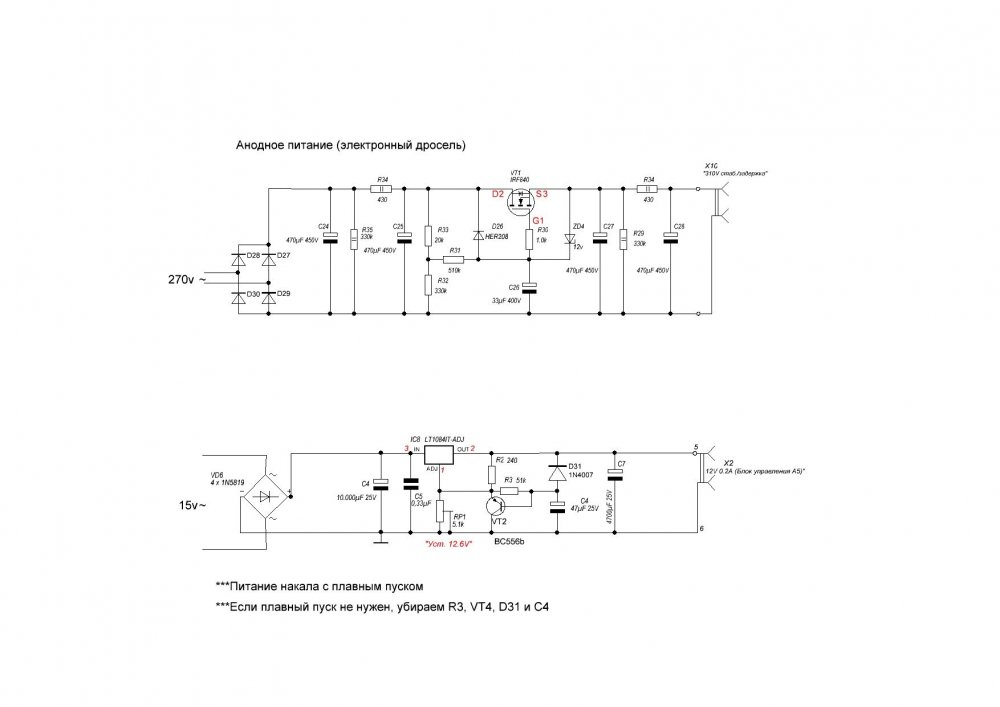

Пожалуйста, пользуйтесь. 1. Что касается балансных выходов без трансов, это вполне возможно. Я делал. Работает отлично. 2. МС вход можно реализовать и без МС транса. Вот примеры реализации. 3. Если планируете использовать корректор для оцифровок, то анодное питание делать лучше на полевике IRF840 или другом транзисторе (таких схем на просторах инета много, называется электронный дроссель). По ёмкости питания анода, будет достаточно 3-х, 4-х банок по 470мкф на 450вольт. Накал питать постоянкой. Если не собираетесь заниматься оцифровкой винила, можно анод запитать через кенотрон, типа EZ35. Но придется ставить дроссель. 4. Родной Nichicon найти можно, но цена на них кусается. Я покупал на Yahoo! Japan. Поэтому использовать Epcos вместо Nichicon не критично. Epcos достаточно хорошие конденсаторы.
