Климентий

Друзья если есть желающие можете сделать список деталей на весь проект... По схеме... Чтоб остальным удобнее было заказывать...

Фото готовой платы... Для ориентира по форме и виду деталей... Измененные типы деталей а также те которые не нужно запаивать отметил красной линией...

Итоговые схема и плата сервисная (в ней изменения смотрите внимательно отличия от ваших вариантов. Отличия в номиналах деталей и некоторые детали я исключил из схемы, вам их просто не запаивать. И УЧЕСТЬ ИСТОРИЮ С ПЕРЕРЕЗАНИЕМ ДОРОЖКИ И ДОБАВЛЕНИЕМ ПЕРЕМЫЧКИ, выкладывал фото выше в теме. Основные платы с лампами пока не собраны, но они отрабатывались на макете и 100% рабочие ...если что-то потребует корректировки сообщу отдельно после сборки... OTL Х-Х 10 шт.pdf

Ну а если по существу, то стабилитрон изначально я ставил в макет на 150в (1n5383b). При напряжении питания в положительном плече +165в мне показалось что запас маловат, и при колебаниях сетевого питающего напряжения, напряжение может опуститься ниже номинала стабилитрона. Поэтому на плате я укада стабилитрон на 130в (1n5381b) с запасом (165-130=35в). При этом нужно корректировать резисторы токоограничивающие перед стабилитроном, чтоб ток стабилизации нужный выставить. В принципе обааривнта жизнеспособны. Я все это опишу в итоговой схеме. касательно подстроечного резистора, в симуляторе и на схеме возможно устанавливал постоянный резистор для простоты моделирования. Но в железе лучше иметь возможность подстройки, поэтому резистор разбил на постоянную и переменную части. в общем немного терпения. Все соберем неспеша... Мы платы долго ждали из Китая... Поэтому много времени потрачено впустую в ожидании... Сейчас процесс пошел... 🚀

Не спешите... Я выше писал, что платы разрабатывались с учетом определенных неопределенностей. И после финальной сборки схемы я уточню все актуальные номиналы. На платах также укажу все изменения. Немного терпения...иначе наделаете ошибок и испортите платы... Я по возможности тружусь и собираю проект...

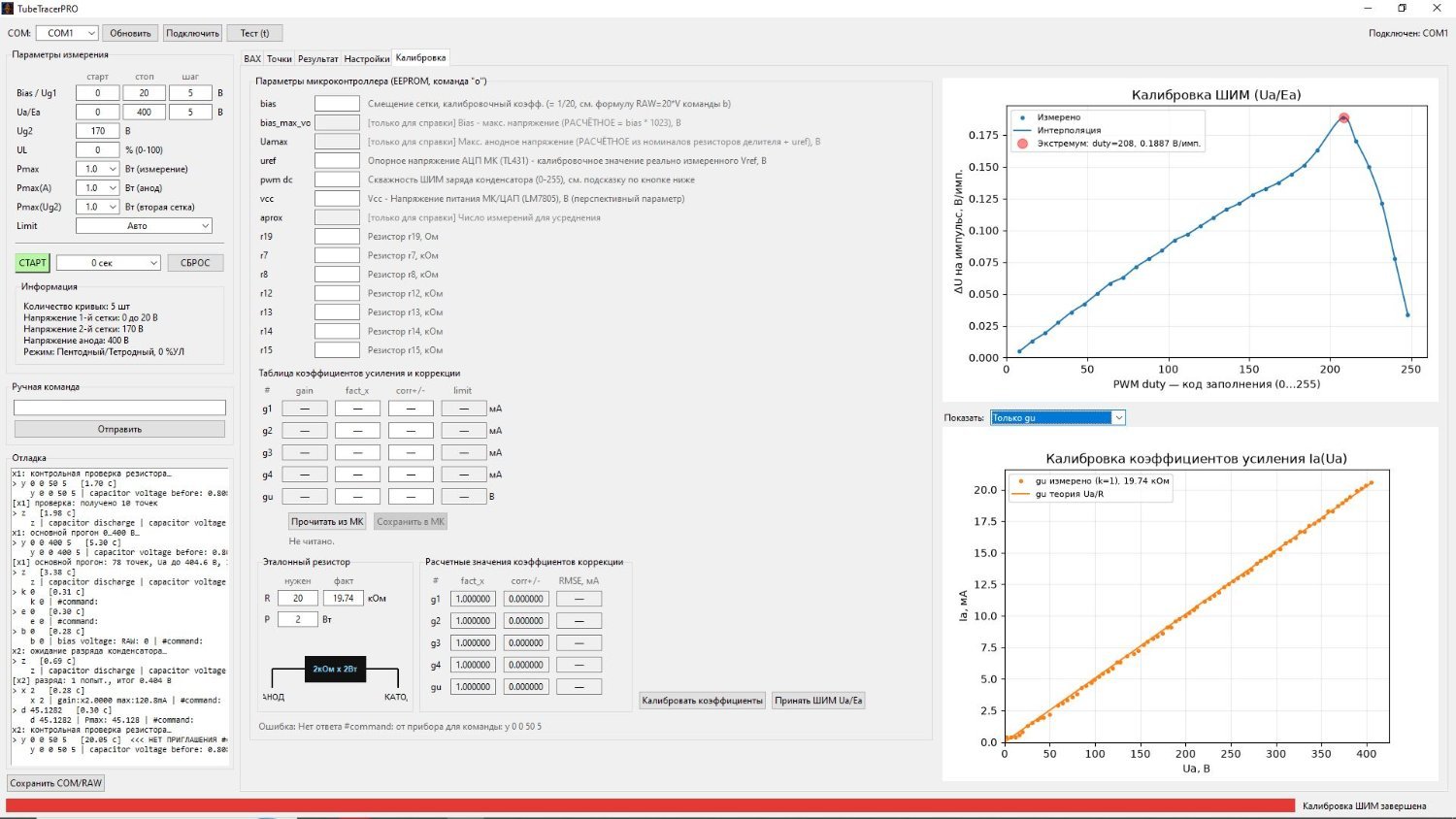

Я подбираю по совпадению ВАХ с точностью менее 1%... И вполне не мифически... А реально...

Владимир, а что это за чудо? Кратенько может в разделе акустики покажете и расскажете? Интересно... Что за динамик такой?

Да было бы неплохо на той схеме с германиевыми транзисторами доработать... Кремний не интересно в данном ключе... Кремниевый у меня есть хороший усилитель...

Теперь о печальном... Не фатально, но я очень не люблю такие вещи... Но к сожалению при разработке таких сложных логических устройств сложно учесть все... К томуже симулятор отрабатывал схему идеально, а вот в железе схема была чувствительно к помехам первого включения в розетку и все логические элементы рандомно включились... Пришлось перерезать ✂️ одну дорожку и объединить четвернтые ноги 🦵555 таймеров которые отвечают за сброс RESET. В результате при включении, теперь благодаря небольшой емкости подпирающей RESET происходит автоматический мгновенный сброс ошибок и схема встает в устойчивое состояние и ждет нажатия кнопки СТАРТ... На схеме, плате все изменения и доработки подробно укажу и выложу. В общем мелкая перемычка на плате появилась. В общем не критично... Но истерически меня это коробит... Но что поделать... Даже в промышленных устройствах встречал такое на платах... Тут два пути... Либо перезаказывать платы для эстетов либо маленькая перемычка... В общем считаю результат почти 100%... Т.к. на такую большую схему всего один недочет получился... Без прототипирования...

Отчитываюсь о проделанной работе... Собрал первую плату полностью... Пришлось повозиться с настройкой, так как ранее писал, в симуляторе не мог сразу учесть параметры реле... В железе потребовалось немного подобрать номиналы... Все изменения зафиксировал на плате и схеме... Скоро выложу...

Пока в распоряжении полочники на sonido sfr-145a чуствительность 94дБ, сопротивление 8 Ом

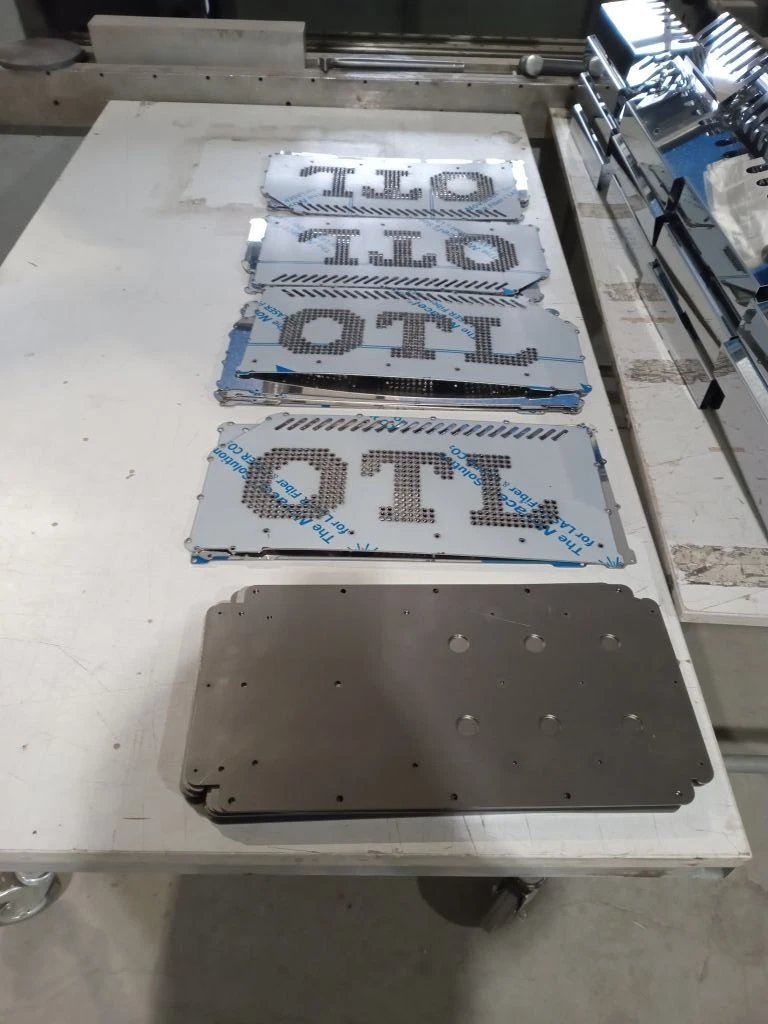

Всем привет... Дело пошло... ⏳

На авито можно по 300руб импульсники 5в х 60А купить...

Параллелить то можно.... Главное чтоб Ra ТВЗ соответствовало лампе... Я не знаю какой твз у вас...

Это как вы так решили? Вы собирали эту схему 6с3п + гу29? Яидал конкретную схему... Кому хочется всегда сможет самостоятельно менять лампы на те какие считает нужными... А так можно бесконечно коллеге советовать менять лампы... И в результате он ничего не сделает...

Материалы со старого АУДИОПОРТАЛА от Анатолия Манакова. Помню плотно с ним общались...хотел себе такой усилитель сделать...но руки не дошли... SE Трансформатор на железе ОСМ-0,16 Железо 32х40 Окно 55х19 Габариты намотки 49 * 15 ------------------ ГУ-29, ГИ-30, ГМИ-6 в тетродном вкл. Ra=3,4k без учёта активных сопротивлений обмоток. -------------------- ПЕРВИЧНАЯ ОБМОТКА ( 1 ) провод 0,25 в изоляции 0,3. Первичка слой 145 витков Секция 5 слоёв по 145 витков 775 витков. Количество секций 4, 2900 витков --------------------------- ВТОРИЧНАЯ ОБМОТКА ( 2 ) Ra-3,4k /8 Ом Ктр=21 вторичная обмотка для нагрузки 8 Ом 134 витка. Два слоя по 67 витков, провод 0,64-0,65, в изоляции 0,7 Ra-3,4k/ 4-16 Ом. Ктр=29,5 Вторичная обмотка 4, 16Ом. в слое 98 витков провод 0,4, в изоляции 0,45,. два слоя по 98 витков. Мотать 1-2-1-2-1-2-1 Секции первички последовательно, секции вторички -параллельно для 8 и 4 Ом. Для 16 Ом параллельно-последовательно. Зазор. при токе покоя до 80мА ---- 0,14 габарит намотки для нагрузки 8 Ом. 20 слоёв провода 0,3 - 6мм 20 слоёв кальки 0,05 - 1мМ 6 слоёв провода 0,7 - 4,2мМ 11,2 мМ высота намотки. Коэф вспучивания 1,3. 11,2Х1,3=14,6 габарит намотки для нагрузки 4,16 Ом. 20 слоёв провода 0,3 - 6мм 20 слоёв кальки 0,05 - 1мМ 6 слоёв провода 0,45 - 2,5мМ 9,5 мМ высота намотки. Коэф вспучивания 1,4. 9,5*1,4=13,3 =====

ГУ-29 исеетеерные ВАХ в триодном включении. Поэтому если делать корректно, то только в тэтродном включении. Вечером скину корректную схему...

Между корпусом и панелькой еще встает стойка дополнительная?

Панельки ч лампами полностью будут из корпуса выступать? Или плату придется опускать пониже на длинных стойках чтоб панельки внутри корпуса остались... Не очень красиво их наружу вытаскивать...

Я честно сказать тоже подумываю опционально вставить в моноблоки согласующие трансформаторы... А вдруг захочется стены сотрясти... А тут и опция такая есть... 10шт 19х ламп смогут через твз...

Цель...развлечение... По-другому назвать наше хобби нельзя... Ну я е беру в расчёт профессионалов электронщиков с данного форума с профильным образованием... Я радиолюбитель... Мне интересно... Я этим занимаюсь...

Воодушевившись звуком отл... Накупил 6с19п уже почти 3000штук... 😂

Я сколько помню всегда придерживался того мнения что отл нежизнеспособная конструкция исключительно на основе информации предоставленной на форумах... Книги почитывал... Но пообщавшись со Станиславом, вкрались сомнения... в результате взял и собрал макет отл на 19х лампах... И оказалось оно работает... 👍 да, прожорливый по питанию... Но звучит очень неплохо... Мне вполне понравился такой аппарат... Сейчас собираю в чистовой корпус в - моноблоки...

Для информации...

Так мой проект для молочной акустики тоже сойдёт... Никаких ограничений в применении нет... Кстати, если кто-то уже собирает мой проект... Делитесь в ветке результатами.. Интересно что у кого и как движется...
