ГУ-63

Поверьте, мои фото, это лютое мыльное гомнище. Вот если на снимки Клапауция посмотрите, вот это высший пилотаж! А мне до Клапауция по качеству его фотографии, пока что, как до Пекина в позе раком, увы...

Еще один призрак ушедшей эпохи--опытный образец рамочной сеточной лучевой лампы типа Н-41, который послужил прототипом той самой сеточной электроннолучевой лампы 6Л2Г, о которой я тоже позже расскажу. Изготовлен на Новосибирском опытном заводе при НИИ Восток в 70м году. По сути, это сдвоенная предшественница лампы 6Л2Г--внутри установлена линейная щелевая триодная система-Накал, катод, управляющая сетка-модулятор и лучеобразующий фокусирующий электрод, дальше установлен так называемый дефлектор(Отклоняющий электрод проще говоря) с отрицательным потенциалом по отношению к анодам, и с двух сторон по бокам установлены сетки аноды--грубо говоря, электронный пучек разделяется на две части посредством отклонения центральным дефлекторов одновременно налево и направо направляясь к анодам.

Да такую теперь уже днем с огнем не сыщешь. Я уже не уповаю ни на какие либо надежды ее добыть. P.S. Сильно извиняюсь за уродские орфографические ошибки, но комон, с долбаного смартфона тапать по микроклавишам на экране, это очень такое себе удовольствие в графомании. Так что прошу простить и не кидать тапками в меня

Это завод Рений, при НИИ-160(Ныне Исток)

Некоторые погодовки собоюрались: Регуляторы-триоды 6С195П: Лучевые тетроды 6П1П: Осталось гайти фрязинскцю такую. Лампы все новые в заводских коробках! Генераторные импульсные модулятоиные лучевые тетроды ГМИ-6. Лампы вче новые ив заводсуих коробках! С этой ГМИ-6 от Светланы я напрыгался очень "весело" и нкприятный путь поисуов прошел Если ульяновские я нашел бес проблем, то со Светланой продавцы мне долго выносили мозги, вечно пытались развести меня на фуфло пытаясь подсунуть либо натекший хлам, либо, якобы "ошибались" и клали мне Ульяновские заместо Светланы, так как прекрасно знали что Светлана куда ценней и их можно втридорого слить. Хотя на фото в объявлениях было по 4-5штук Светлан, но видимо их уже не было, либо по совершенно другой обкуренной цене... В итоге, нафиг это авито с мозговыносом, и я поехал на Митино и там нашел ее без всякого мозгосношения.

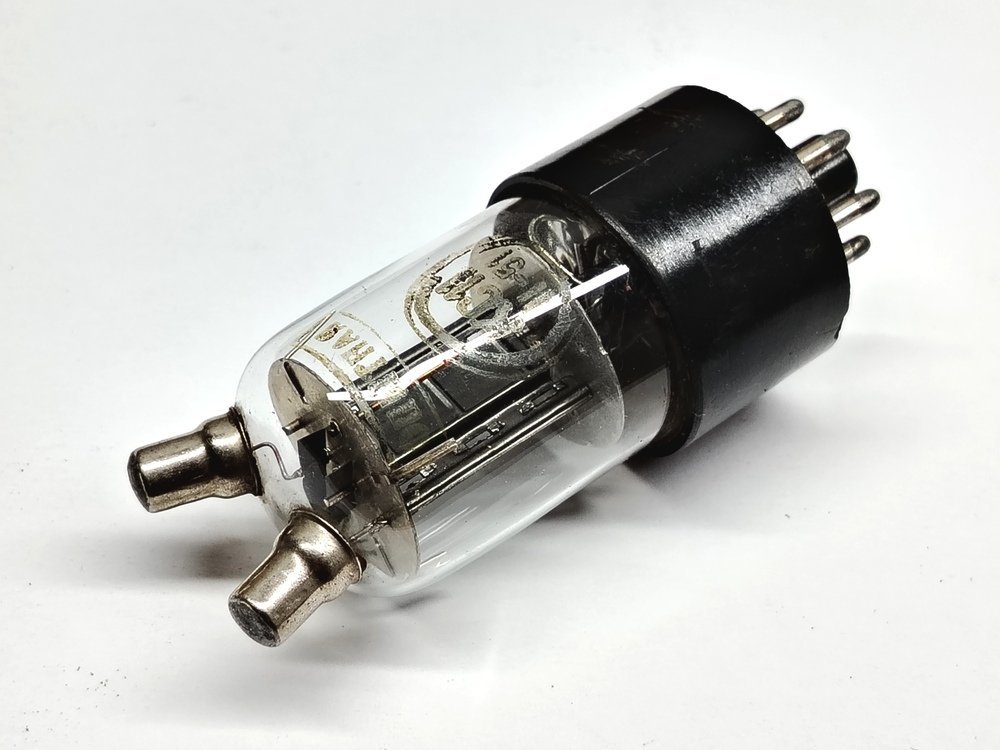

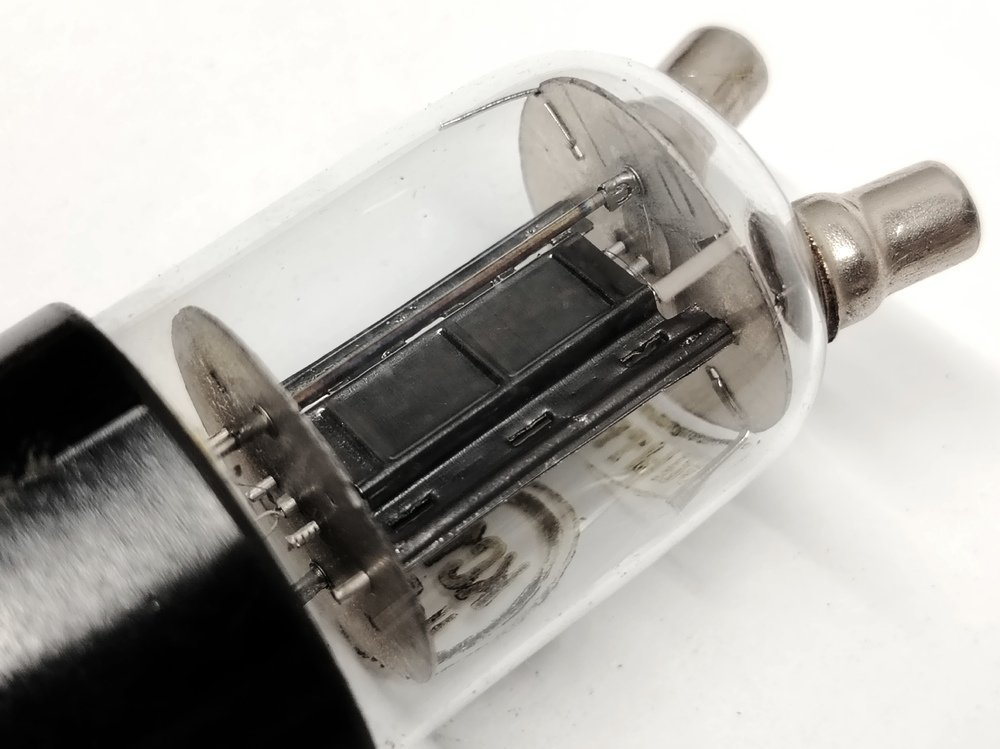

Ну, и, еще одна призрачная лампа--крайне долго и упорно искомый мною образец серии ГП. Почему он так редок, непонятно... Ранний вариант регулирующего тетрода ГП-1, состоящий в категории опытных. Изготовлен на Ленинградском заводе Светлана в 69 году. Помимо своей невообразимой редкости, лампа интересна тем, что анод у нее еще вороненый черный. Лампа новая, и геттер у нее в полном порядке! В 70м году у нее на анод стал наноситься хром-титановый серый слой, но, при этом лампа еще состояла в категории опытных. Фото поздней вариации 70го года от дрного чкловека.

Собралась погодовка пальчиковых генераторных ГУ-17: ГУ-17 ОПЫТНАЯ , Светлана 60 год ГУ-17, Ульяновск ранний 66 год ГУ-17, Ульяновск поздний 80 год Видно то, что в лампах ничего не поменялось

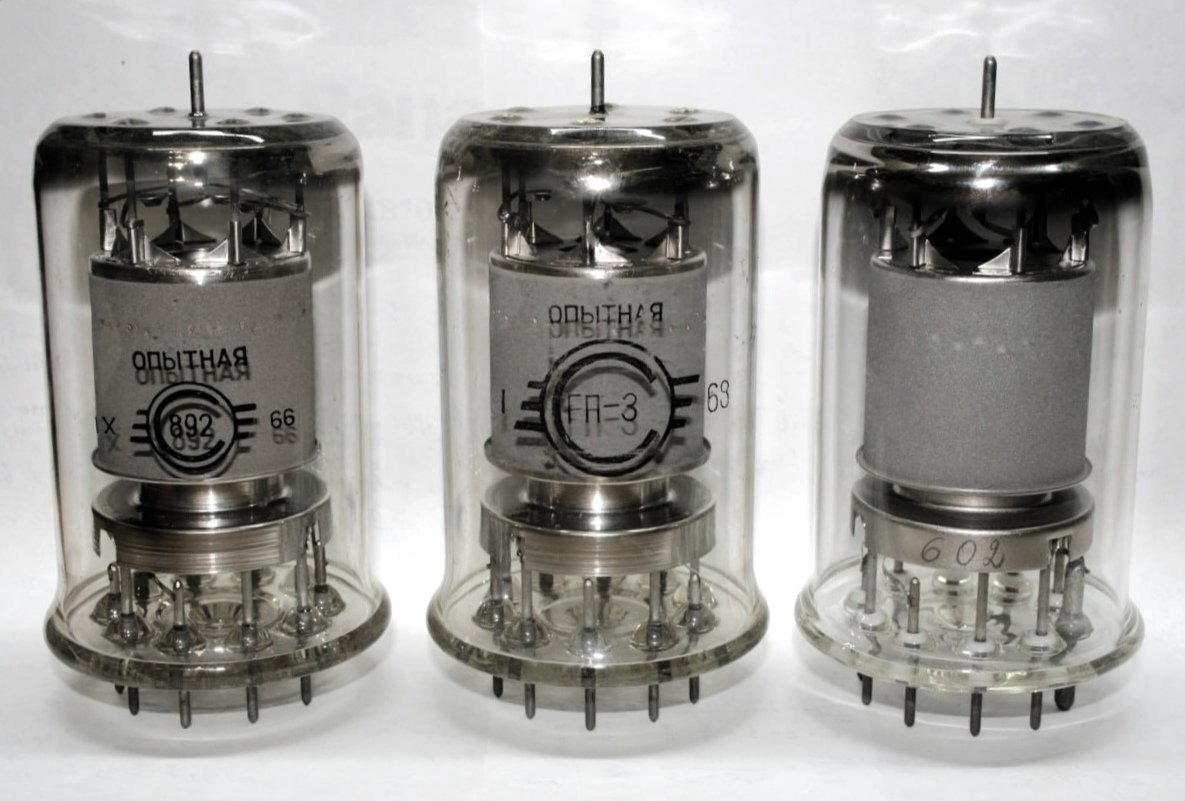

Ранние варианты регулирубщих триодов со штырями вместо колпачков: ГП-5 опытнаяя 68 года ГП-5 переходная 69 года Видно то, что первым ушла категория опытности, а вот штырь уже сменился на колпачок куда позже.

Включил индикатор 6Е2П ОПЫТНАЯ:

А вот теперь покакажу действительно сумрачного лампо-призрака, которого, доселе никто и никогда вживую не встречал. О ней по интернетам ходят только слухи, да одна скудная ужатая фотка... Можно сказать, мифический(!) электронно-лучевой индикатор настройки типа 6Е2П, состоящий в категории опытных. Изготовлен на Ленинградском заводе Светлана в 63м году. Индикатор состоит из двойнтго триода усилителя, и электронно-лучевой трубки с щелевой оптикой и полноценной одной пары отклонящих пластин. Очень оригинально выведен анод-экран в виде токопроводящего покрытия из оксида олова и с сребряными контактными дорожками. Лампа абсолютно новая, и, я ее обязательно позже попробую запустить, так как это просто сенсационная находка!!! Ну, и, ВАХи, графики и пвраметры с уоколевкой и чертежом из МЭПовского справочника:

А вот теперь я покажу весьма необычную, и, пока что, неизвестного назначения электронно-лучевую лампу типа ЛП-47. Кем и когда изготовлен, непонятно,но, возможно, это Фрязински Рений, так как там любиди баловатся со всякой подобной экзотикой. Что это, и для чего оно применялось, мне также неведомо. Видно то, что в приборе содержится полноценный электронный прожектор, с щелевой оптикой, которая взята от лучевой лампы 6Л1П. Прожектор установлен хитрым образом так, что тонкий ленточный пучок, путем отклонения от внешнего цилиндра и центрально расположенного штыря вдоль оси брибора, которые работают как отклоняющие электроды, начинает отклоняться и закручиваться в верх в форму спирали. Сетчатый электрод же, на самом деле имеет вход и выход(как струна вольфрамовой нити у древних лампочек ильича). Полагаю, что данная медная струна является замедляющей системой, как например в тех же ЛОВ, а а с внешней стороны находится кольцевой постоянный, ну или переменный соленоид. В верху всей конструкции располагаются цилиндрический и конусный электроды, возможно это коллектор, который выведен на верхний один из выводов. Общем, это всего лишь мои догадки, но это может быть все что угодно, вплоть до хитропопой СВЧ лампы. В доказательство того, что прибор зовется именоо ЛП-47, я покажу чудесное фото, которым заделился один из моих коллег по увлечению. Смотрим фото:

Ага, видел их на фотках в осциллов серии С7-. Лампочка кстати весьма широкополосная, обскакивает ту же 6Ж9П с полосой всего в 232. Кстати да, 6В1П по началу шла как ЛП-34

Еще одна известная лампа с вторичной эмиссиеей-гибрид 1каскадного ВЭУ и лучевого тетрода, тип ее 6В1П, еще состоящая в категории опытных. Изготовлен на Саратовском заводе Рефлектор в 59 году. Лампа еще из первых опытных партий саратовского изготовления, когда ее производство было пкренесено с Фрязинского Рений на Рефлектор. Самые ранние образцы этой серии выпускались вовсе под протот пным типом ЛП-хх

Я как понял, у нее анод весьма ребристый, в сам коробок анода как спичечый коробок небольшой

Вот интересно, есть ли у нее лучебразующие пластины или нет... Ибо на авите один чел тоже в коробках родных такие толкал, но пассорта ни у одной не было...

Большое спасибо! Да, вы правы--это у 42й катод и пластины соединены вместе. Перепутал не поглядев цоколевку в паспорте к ней.

И снова очередная лампа-призрак--прототипный образец всем изветного регулирующего тетрода 6С19П. На лампе никаких обозначений нет окромя штампа ОПЫТНАЯ нанесенного серебрянкой. Скорее всего, лампа выпущена на Лениградском заводе Светлана, либо на Фрязинском заводе Рений при НИИ Исток. По своей структуре, это чистый триод, лучевых пластин нет, нить накала такая же мощная Главное что и цоколевка полностью совпадает с образцом серийно выпускавшимся на Светлане(позже на Ульяновском заводе).

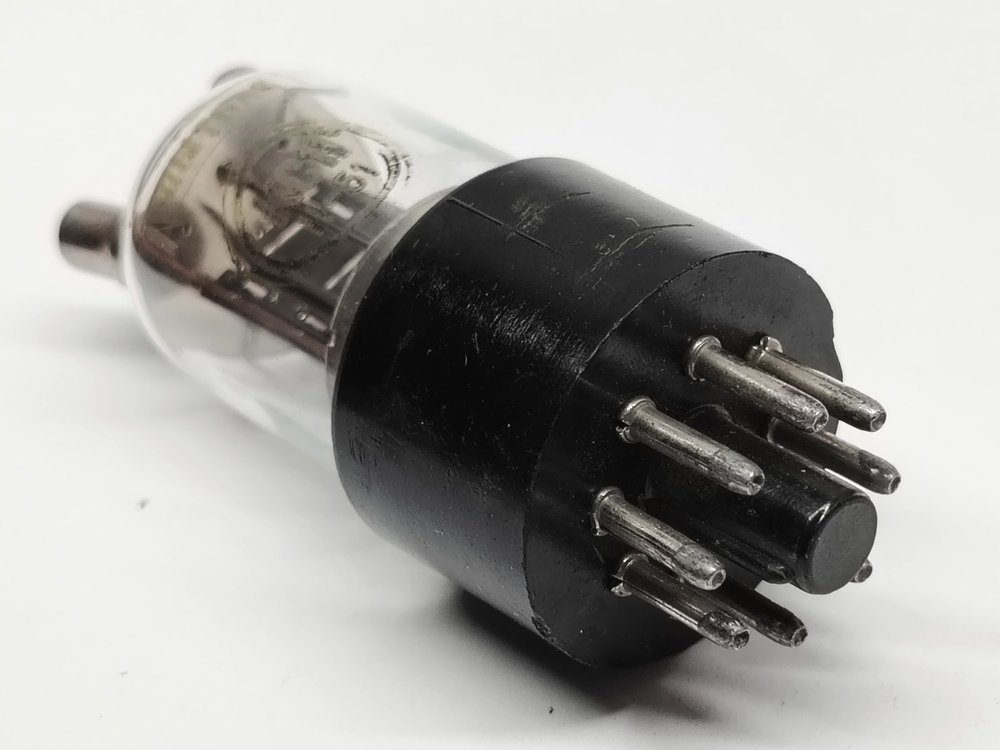

Есть такая довоенная 6С5 в баллоне ступенчатом из под ранних 2хцокольных ламп. Изготовлена Фрязинским НИИ-160(ныне НПП Исток) в 40м году. Краска была облезшая и клсь цоколя отломан. но это все поправимо.

Еще один хоть и извесный, но весьма редкий ранний(!) вариант телевизионного лучевого тетрода 6П42С еще состоящего в категории опытных. Изготовлен на Ленинградском заводе Светлана в 68м году. перед нами оригинальный первозданный вид этой модели, но, позже лампу полностью переоделели в корпус из под 6П45С, арматура тоже стала как от 45ой, разве что у 42ой есть отличие--лучеобразующий электрод выведен выведен отдельным штырем га цноже цоколя как отдельный электрод независимый от катода, а вот у 45ой он соединенен с катодом.

Покажу еще одну убер редчайшую лампу-призрак, генератоиный тетрод ГУ-63. Собственно, в честь нее у меня и аватара, и ник с ее названием. Ибо штука очень долго мною искомая! Изготовдена на Ленинградском заводе Светлана. По своей с структуре, лампа повторяе теже 6Р3С, ГУ-18, ГУ-19 и ГУ-42, только в уменьшенном виде, и с гибкими нижними выводами. Металлический фланец для жесткой фиксации.

Да, пожалуй, это действительно старейший из магнетртнов, старше я еще не встречал в своей жизни. Прекрасный образчик истории СВЧ!

Оо наш коллега Евгений с ЧипМекера, неожиданно приятная встреча! Рад вас видеть здесь!

Да, повезло хапнуть в коллекцию такую за халявный ценник на барахолке. Покажу еще один, и весьма редкий прямонакальный лучевой тетрод тип Н-21. Изготовлен на новосибирском опытном заводе при НИИ Восток. На самом деле, их была триада--Н-21, Н-22 и Н-23(1П33С) если смотреть по заводскому проспекту от Востока. Эта лампа самая маленькая из всей триады--в серию так и не пошла, осталась за гранью прототипа.

Она интересга чисто своей редкостью в силу ее гевменяемой стоимости. Меня больше прототипы, и более эзотичгые штуки вдохновляют :)

Только ГМ-57 НЭВЗ лежит и все, но она малоинтересна...
