ГУ-63

Поверьте, мои фото, это лютое мыльное гомнище. Вот если на снимки Клапауция посмотрите, вот это высший пилотаж! А мне до Клапауция по качеству его фотографии, пока что, как до Пекина в позе раком, увы...

Еще один призрак ушедшей эпохи--опытный образец рамочной сеточной лучевой лампы типа Н-41, который послужил прототипом той самой сеточной электроннолучевой лампы 6Л2Г, о которой я тоже позже расскажу. Изготовлен на Новосибирском опытном заводе при НИИ Восток в 70м году. По сути, это сдвоенная предшественница лампы 6Л2Г--внутри установлена линейная щелевая триодная система-Накал, катод, управляющая сетка-модулятор и лучеобразующий фокусирующий электрод, дальше установлен так называемый дефлектор(Отклоняющий электрод проще говоря) с отрицательным потенциалом по отношению к анодам, и с двух сторон по бокам установлены сетки аноды--грубо говоря, электронный пучек разделяется на две части посредством отклонения центральным дефлекторов одновременно налево и направо направляясь к анодам.

Да такую теперь уже днем с огнем не сыщешь. Я уже не уповаю ни на какие либо надежды ее добыть. P.S. Сильно извиняюсь за уродские орфографические ошибки, но комон, с долбаного смартфона тапать по микроклавишам на экране, это очень такое себе удовольствие в графомании. Так что прошу простить и не кидать тапками в меня

Это завод Рений, при НИИ-160(Ныне Исток)

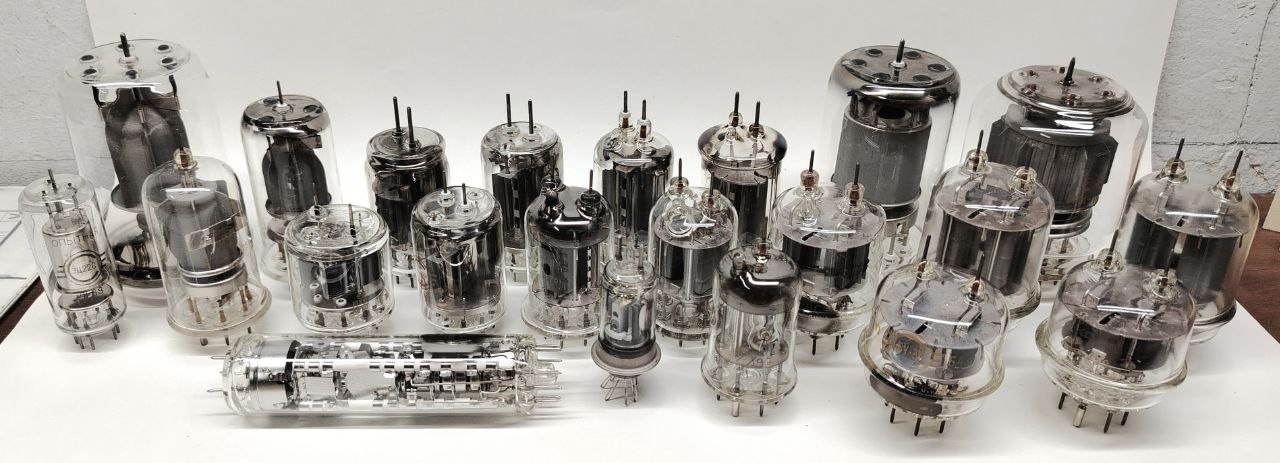

Некоторые погодовки собоюрались: Регуляторы-триоды 6С195П: Лучевые тетроды 6П1П: Осталось гайти фрязинскцю такую. Лампы все новые в заводских коробках! Генераторные импульсные модулятоиные лучевые тетроды ГМИ-6. Лампы вче новые ив заводсуих коробках! С этой ГМИ-6 от Светланы я напрыгался очень "весело" и нкприятный путь поисуов прошел Если ульяновские я нашел бес проблем, то со Светланой продавцы мне долго выносили мозги, вечно пытались развести меня на фуфло пытаясь подсунуть либо натекший хлам, либо, якобы "ошибались" и клали мне Ульяновские заместо Светланы, так как прекрасно знали что Светлана куда ценней и их можно втридорого слить. Хотя на фото в объявлениях было по 4-5штук Светлан, но видимо их уже не было, либо по совершенно другой обкуренной цене... В итоге, нафиг это авито с мозговыносом, и я поехал на Митино и там нашел ее без всякого мозгосношения.

Ну, и, еще одна призрачная лампа--крайне долго и упорно искомый мною образец серии ГП. Почему он так редок, непонятно... Ранний вариант регулирующего тетрода ГП-1, состоящий в категории опытных. Изготовлен на Ленинградском заводе Светлана в 69 году. Помимо своей невообразимой редкости, лампа интересна тем, что анод у нее еще вороненый черный. Лампа новая, и геттер у нее в полном порядке! В 70м году у нее на анод стал наноситься хром-титановый серый слой, но, при этом лампа еще состояла в категории опытных. Фото поздней вариации 70го года от дрного чкловека.

Собралась погодовка пальчиковых генераторных ГУ-17: ГУ-17 ОПЫТНАЯ , Светлана 60 год ГУ-17, Ульяновск ранний 66 год ГУ-17, Ульяновск поздний 80 год Видно то, что в лампах ничего не поменялось

Ранние варианты регулирубщих триодов со штырями вместо колпачков: ГП-5 опытнаяя 68 года ГП-5 переходная 69 года Видно то, что первым ушла категория опытности, а вот штырь уже сменился на колпачок куда позже.

Включил индикатор 6Е2П ОПЫТНАЯ:

А вот теперь покакажу действительно сумрачного лампо-призрака, которого, доселе никто и никогда вживую не встречал. О ней по интернетам ходят только слухи, да одна скудная ужатая фотка... Можно сказать, мифический(!) электронно-лучевой индикатор настройки типа 6Е2П, состоящий в категории опытных. Изготовлен на Ленинградском заводе Светлана в 63м году. Индикатор состоит из двойнтго триода усилителя, и электронно-лучевой трубки с щелевой оптикой и полноценной одной пары отклонящих пластин. Очень оригинально выведен анод-экран в виде токопроводящего покрытия из оксида олова и с сребряными контактными дорожками. Лампа абсолютно новая, и, я ее обязательно позже попробую запустить, так как это просто сенсационная находка!!! Ну, и, ВАХи, графики и пвраметры с уоколевкой и чертежом из МЭПовского справочника:

А вот теперь я покажу весьма необычную, и, пока что, неизвестного назначения электронно-лучевую лампу типа ЛП-47. Кем и когда изготовлен, непонятно,но, возможно, это Фрязински Рений, так как там любиди баловатся со всякой подобной экзотикой. Что это, и для чего оно применялось, мне также неведомо. Видно то, что в приборе содержится полноценный электронный прожектор, с щелевой оптикой, которая взята от лучевой лампы 6Л1П. Прожектор установлен хитрым образом так, что тонкий ленточный пучок, путем отклонения от внешнего цилиндра и центрально расположенного штыря вдоль оси брибора, которые работают как отклоняющие электроды, начинает отклоняться и закручиваться в верх в форму спирали. Сетчатый электрод же, на самом деле имеет вход и выход(как струна вольфрамовой нити у древних лампочек ильича). Полагаю, что данная медная струна является замедляющей системой, как например в тех же ЛОВ, а а с внешней стороны находится кольцевой постоянный, ну или переменный соленоид. В верху всей конструкции располагаются цилиндрический и конусный электроды, возможно это коллектор, который выведен на верхний один из выводов. Общем, это всего лишь мои догадки, но это может быть все что угодно, вплоть до хитропопой СВЧ лампы. В доказательство того, что прибор зовется именоо ЛП-47, я покажу чудесное фото, которым заделился один из моих коллег по увлечению. Смотрим фото:

Ага, видел их на фотках в осциллов серии С7-. Лампочка кстати весьма широкополосная, обскакивает ту же 6Ж9П с полосой всего в 232. Кстати да, 6В1П по началу шла как ЛП-34

Еще одна известная лампа с вторичной эмиссиеей-гибрид 1каскадного ВЭУ и лучевого тетрода, тип ее 6В1П, еще состоящая в категории опытных. Изготовлен на Саратовском заводе Рефлектор в 59 году. Лампа еще из первых опытных партий саратовского изготовления, когда ее производство было пкренесено с Фрязинского Рений на Рефлектор. Самые ранние образцы этой серии выпускались вовсе под протот пным типом ЛП-хх

Я как понял, у нее анод весьма ребристый, в сам коробок анода как спичечый коробок небольшой

Вот интересно, есть ли у нее лучебразующие пластины или нет... Ибо на авите один чел тоже в коробках родных такие толкал, но пассорта ни у одной не было...
