Перегрев маловероятен из-за сильного обдува. Но подумать об этом можно.

Компьютерные вентиляторы не рассматриваю, так как им требуется 12 вольт постоянки, из-за которых неизбежно появление диодного моста в усилителе, что разрушит основную концепцию))) Ну и кроме этого ещё и импортная пластмасса появляется... Так что будут только советские вентиляторы на 220В. Меж тем в первом приближении готова передняя панель блока выходного каскада, дальше надо сделать заднюю панель, потом пескоструйка и порошковая покраска всего корпуса, после чего уже можно окончательно собирать. На передней панели имеется окно закрытое сеткой для наблюдения за выходными лампами, измерительные головки, которые будут показывать напряжение и ток анода, напряжение и ток второй сетки, лампочки индикации показывающие наличие напряжений смещения, второй и третьей сеток и лампочка сигнализирующая о замкнутости цепи блокировки. В целях защиты как выходного каскада, так и пользователя усилитель будет оборудован несколькими уровнями блокировок. Сквозная цепь блокировок не даст включить высокое напряжение при любом отстыкованном кабеле , а ещё одно реле будет замыкать цепь блокировок только при поданном отрицательном смещении на лампы, в противном случае высокое напряжение тоже не включится. При включении усилителя сначала включаются все накалы и источник смещения, после появления смещения цепь блокировок замкнется и включится реле времени задержки включения высоких напряжений (+300, +850, +3500В соответственно). Ещё надо придумать схему плавного подъема напряжения +3500В.

Категорически, нет. Практика показала, что окружающие компоненты не перегреваются, а с двумя злющими вентиляторами, которые будут заниматься обдувом ламп -- и подавно не перегреются.

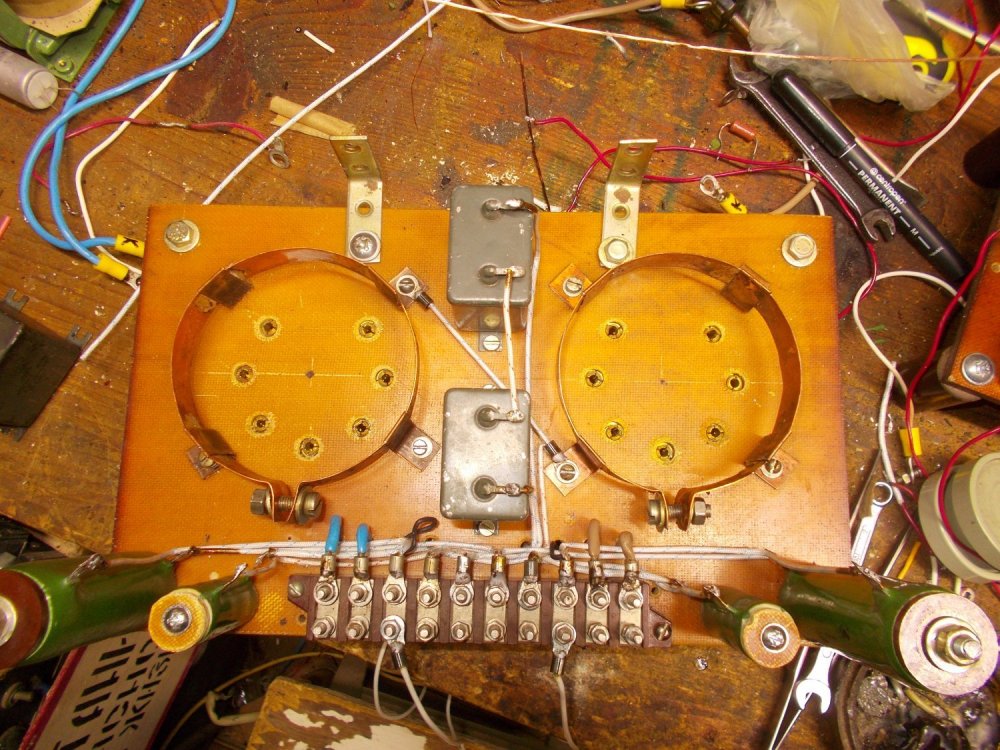

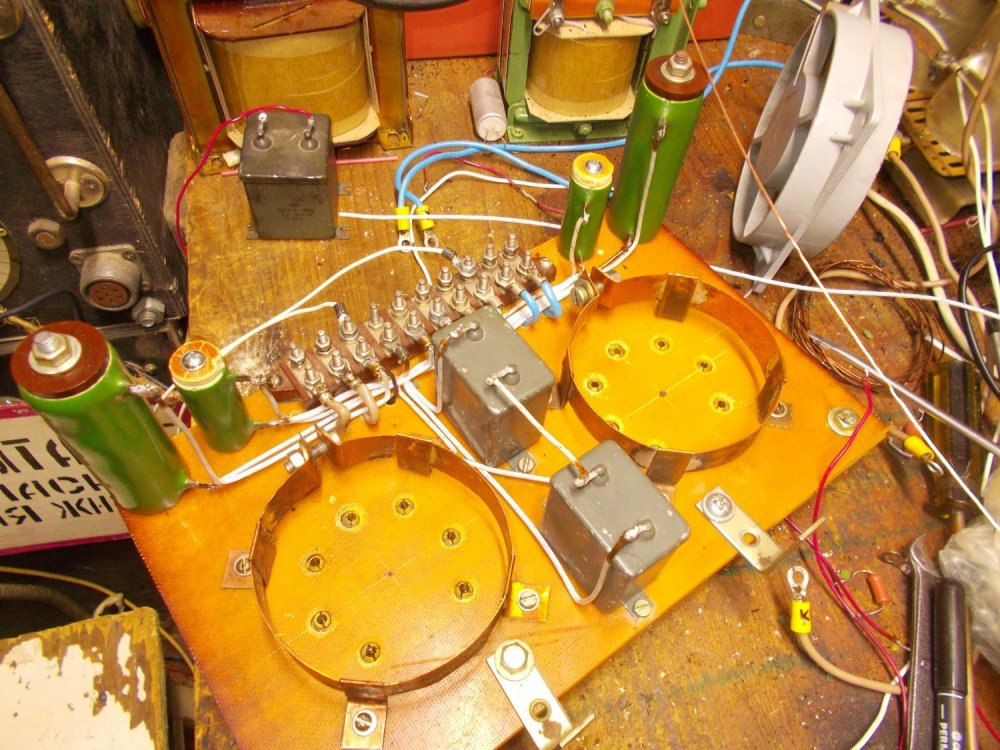

Примерка компонентов выходного каскада в корпусе. Все влазит просто идеально, ещё и места немного остается.

Подготовил заготовку корпуса для выходного каскада, сейчас придумываю дизайн передней панели, определенно будет окно закрытое сеткой, чтобы было видно лампы и будут головки для измерения анодного напряжения, анодного тока, напряжения и тока второй сетки. Основой стал корпус от осциллографа С1-74, полностью выпотрошенный и доработанный путем замены передней и задней панели и добавлением толстого плоского шасси на самый его низ.

Послушал наконец макет усилителя. Выходной каскад работает в следующем режиме: анодное 3.5 кВ, вторая сетка 850В, третья сетка 300В, ток покоя 100 мА на каждую лампу. В качестве АС использовались советские концертные колонки "Форманта" построенные на парах широкополосных динамиков ГД303+75ГДШ. Должен признать, усилитель меня впечатлил. Весьма приятно впечатлил. Слушал конечно же металл окологотической направленности -- Gothminister, Lord Vampyr, Trail of Tears, исконную классику doom metal"а Candlemass и подобные хорошие годные метал-банды. Слушал на мощности до 100 Вт, чтобы не превращать соседские квартиры в камеры Гуантанамо))) Звук понравился, ощущал себя словно на концерте, бас-гитара и ударные слушались, как и полагается, не столько ушами, сколько печонкой. Гитарные же соляки и чистый вокал пронизывали душу) Трудно представить, какие будут ощущения на его предельной мощности с мощно концертной АС, но полагаю, что грандиозные. Помню, после рок-концерта ощущал себя контуженным, рискну предположить, что от этого "радиоузла" эффект будет схожий)) Да, похоже что это именно оно самое, для бас-гитары аппарат подошел бы практически идеально. После всего этого текста я оговорюсь, что у меня есть одна большая проблема в плане впечатлений от звука. Мне не с чем его сравнить. Я не являюсь меломаном перепробовавшим кучу разной суперкачественной и супердорогой аппаратуры и понимающим чей конкретно звук мне нравится. Имея опыт построения ламповой аппаратуры я не имею опыта её прослушивания))) В нашем местном музыкальном клубе, где выступают разные банды, эксплуатируется ламповый концертный усилитель мощностью предположительно ватт 300 (внутри просматривалось штук 6-8 (по старой памяти) КТ88 или чего-то подобного) и если и можно с чем-то сравнить мое изделие, то разве что с тем аппаратом. Но и о его звучании воспоминания довольно обрывочные... Теперь же будет новая эпопея -- сборка макета в корпусах и окончательная доводка, что займет немало времени... Но буду дополнять тему обновлениями и фото процесса.

Купить можно у аффинажников, которые приборы на драгметаллы дербанят. По цене алюминиевого лома. Я тоже использую в основно б\ушные, заменяя при этом переднюю панель на новый лист алюминия, рассверливая его уже под свои нужды. Но однажды удалось купить несколько новых, примерно по 10$.

А я вообще закрытые унифицированные корпуса серии "Надел" предпочитаю... Нет ничего лучше, чем корпуса которые можно сложить стопкой. На лампы можно и через сеточки на передней панели любоваться, электробезопасность как никак соблюдается, кошакам можно сверху сидеть греться. Да и вид сразу достаточно серьезный имеет.

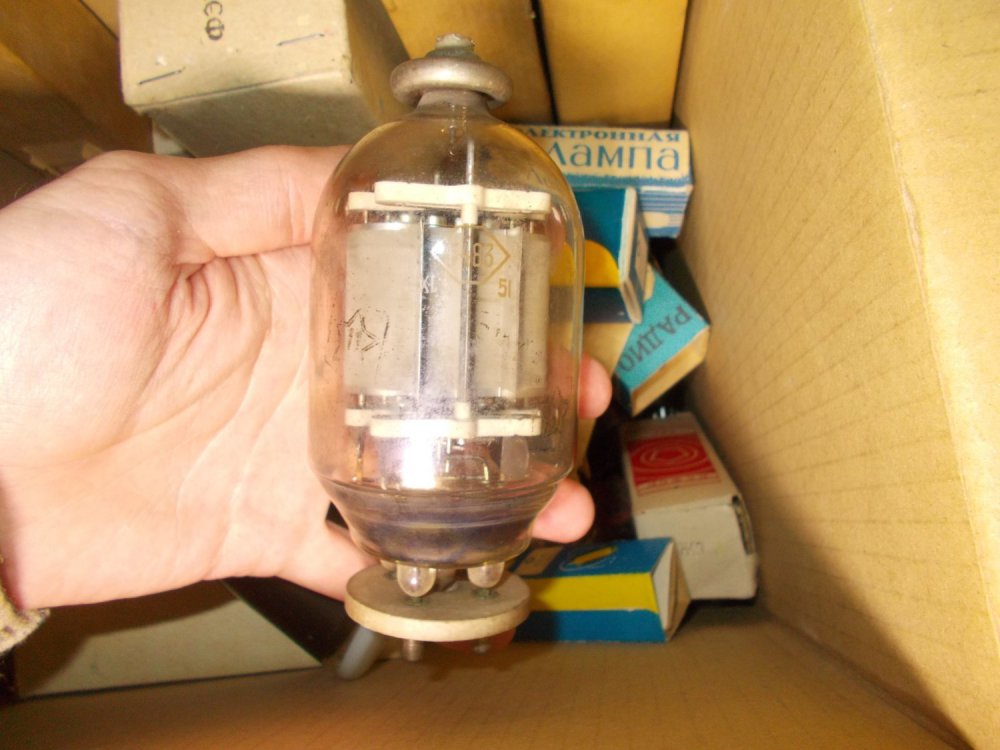

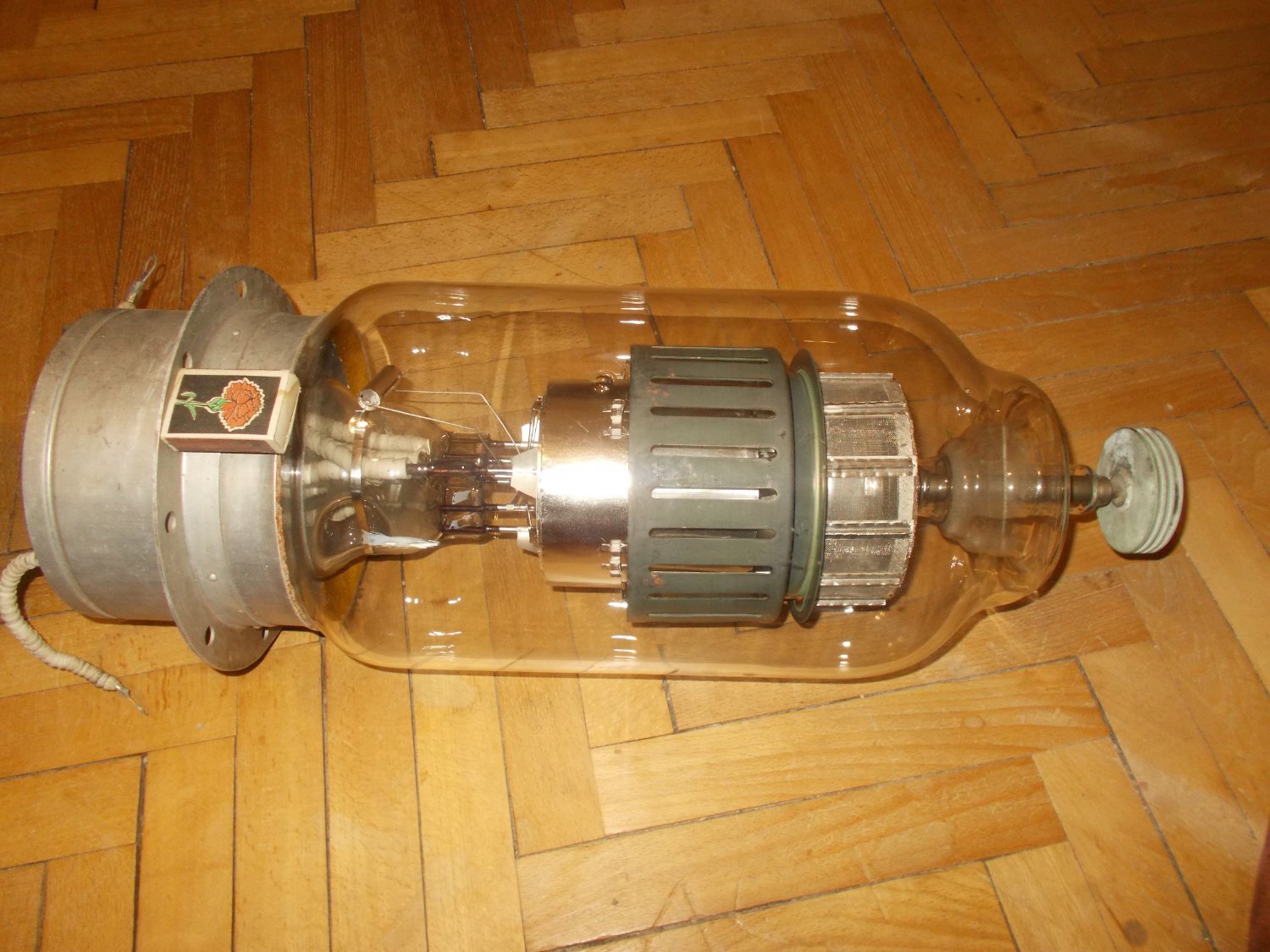

Поднастроил ещё макет, оказалось, предыдущие измерения нельзя считать корректными, поскольку был возбуд усилителя на 50 кГц, который увидеть смог только осциллографом. Теперь же провел несколько циклов измерений -- на малой мощности (начало слышимости над фоном из гудящих вентиляторов и трансов) и на мощности в 400 Вт. На малой мощности искажения приняли феноменально малую для такой вундервафли величину -- 0.1%, на 400Вт они составляют 3.5%, сказывается недостаточное напряжение 2й сетки. АЧХ как уже упоминал -- гораздо равнее чем без ООС. КНИ на минимальной слушабельной мощности. АЧХ на мощности 400Вт КНИ на 400Вт При всех этих измерениях режим ламп ГУ46 оставался старым -- 3.5 кВ на аноде, 600В вторая сетка, 100В третья сетка, ток покоя 75 мА на каждую лампу, сопротивление нагрузки -- 4 Ома. На 50 Гц получена мощность до 1300Вт при режиме 3.2 кВ на аноде, 850В на второй сетке, 100В на третьей сетке и величине смещения -240В. Амплитуда входного сигнала на 1 сетку составила при этом 370В среднеквадратичного значения, что означает широкий заход в область сеточных токов. На следующей неделе постараюсь наконец послушать какую-то музыку...

Все-таки ООС через катодные обмотки -- сильная вещь. Выходное сопротивление упало во много раз, сброс\обрыв нагрузки усилителю теперь совершенно не страшен, появилась определенная толерантность к изменению анодного напряжения выходного каскада. Оптимальное сопротивление нагрузки теперь не 8, а 4 Ома, на такой ангрузке достигается полная мощность. Теперь правда не хватает напряжения и мощности со стороны драйвера. Провел тупейший эксперимент -- отключил драйвер и сеточную цепь выходного каскада подключил к трансформатору ТА244, ко вторичным обмоткам. На первичку подаю напряжение из розетки через латр и смотрю по осциллографу что на выходе. Таким образом выяснил, что среднеквадратическое напряжение на полуобмотке межкаскадного транса должно быть 270-300В, а ток, который втекает в сетку 130 мА с каждой полуобмотки. Правда, с учетом того, что сетки шунтированы 2.2к резисторами. Надо попробовать их сопротивление увеличить до 6.8-10к. И с напряжением второй сетки гу46 поиграться, поднять до 800-1000В, что должно несколько снизить требования к драйверу.

Рискну предположить, что его преокт на паузе, если не заброшен... Уж за 3 месяца можно было что-то сделать с выходниками, я за это время несколько раз мотал и перематывал...

Намотал катодные обмотки, по 240 витков на каждой катушке (12% от первички). Результат есть и весьма заметный -- АЧХ выровнялась, остался только пик +3Дб на 20 кГц, заметно меньше завал на НЧ (-2.5 Дб на 50Гц против -4Дб в предыдущем тесте без КО), чуйка существенно меньше, но теперь есть резерв её поднять до прежнего уровня. Самое заметное улучшение -- снижение уровня фона, который не превышает теперь 40 мВ (было 100 мВ). Тем не менее стал хуже КНИ -- 4.2% при условии, что усилитель работал далеко не на полной мощности.

Провел измерения на полной (1200Вт) мощности. Тут конечно уже КНИ стал похуже, приняв ожидаемую величину в 5%. АЧХ без изменений. Буду мотать катодную обмотку. Только меня вот что смущает. RMAA выводит два разных окна названных Frequency response. Графики в них отличаются весьма сильно. Один из них выглядит так -- кривая АЧХ с сильно заваленными НЧ, подъемом на СЧ и большим горбом на ВЧ. Второй график показывает более ровную АЧХ, ближе к той, что я измерил вручную осциллографом, с куда меньшим завалом НЧ. Этот же график отображается на совместном графике АЧХ и искажений. Кому верить?

Именно вторички? Вторички 125 витков, т.е. для катодной обмотки нужно всего 12-25 витков? На макете с ГУ-50 я мотал минимум 200-250 витков в катодную обмотку

Катодные обмотки на трансформаторе? Делал такое в макете двухтактника на гу50. Витков брать порядка 10% от первички?
