Станок только крутил. У меня самодельный, самый простой ручной станок без укладчика, имею опыт намотки с ровной укладкой, с подачей с руки. Одной рукой кручу, другой укладываю витки (подаю провод). При намотке этих трансов возникла проблема укладки провода вторички, диаметром 1,7мм. Плохо натягивался провод и плохо укладывался. Было решено намотать на токарном станочке знакомого. Станок только крутил, чем освободил мне вторую руку, чтоб осилить укладку и натяжение провода.

Я наматывал на магнитопроводе от ОСМ -063, 20см^. Первичку, проводом 0,85 три секции по 372витка, и расположена между 4-мя секциями первички. вторичку, проводом 1,7мм 90 витков в 2 слоях. Всего 4 секции,6 слоев. Первая и последняя секции, по одиному слою по 45 витков, соеденены последовательно, и включены параллельно 3-й и 5-й секции. Трансы весят по 8кг.

Это высоовольтный тетрод.

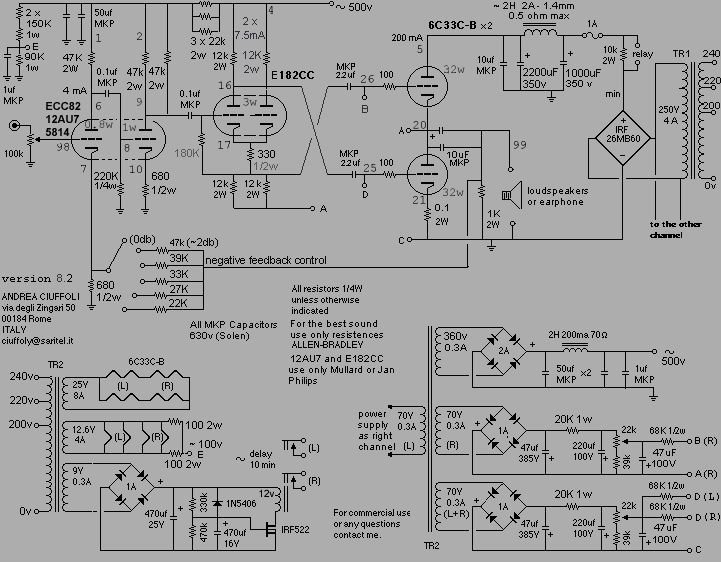

Увы, 6,3в. по току надо хотя бы 3А.

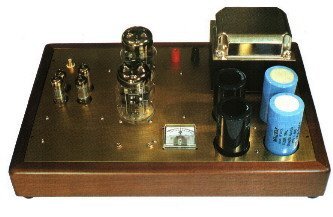

Все ищут лампы 50-х, 60-х, а эти, 91 года космические лампы. Оказываетсяя в СССР, до последнего дня в МКС использовали лампы))). Вот как Ваши, сравните. Я, дружу с лампами с 1974 года... .

Напротив отверстий в аноде, на баллоне ламп кпченный налет, чем больше копоти, тем больше б/у. У новых ламп баллон бывает чистый.

Они все с приличным пробегом...

В процессе...

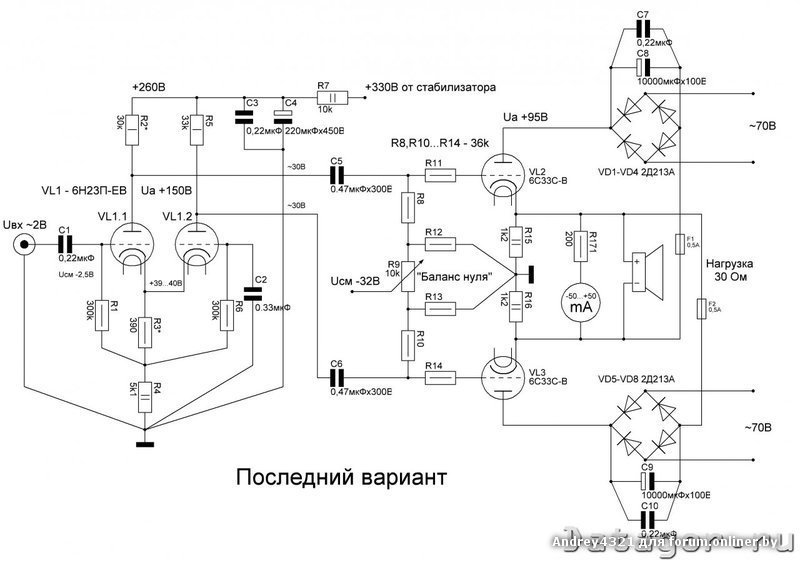

R7, в схеме еще есть, на сетку 6Н1П идет, я про него ...

R7, R34 в перечне или в схеме ошибка, они по схеме разных номиналов.

Тут не большие нестыковки на схеме интегратора. Стабилитрон D4 по схеме 1n5383b, на плате указан 1n5381b, какой из них ставить? Есть еще на плате элементы, которых нет в схеме интегратора. На плате отсутствует R34, но есть в схеме. Присутствует на плате и отсутствует в схеме резистор 15к. включенный последовательно с подстроечником на R36. В принципе не существенно, что уменьшили номинал подстроечника, включив последовательно резистор.

Навесным монтажом собирают, а тут одна перемычка. Не стоит внимания. Главное, схема работает. 👍

Спиртом и зубной щёткой, смывается канифоль легко и просто. Или купите в Китае специальный флюс, по густоте как литол.

Привет форумчане! Платы приехали, качество 🔥 🔥🔥 супер! Респект Климентию, спасибо за все труды и суету.
