Avenger

Да, две лампы. Накальник с запасом намотал, чтобы не грелся. Он и не греется практически. А вес усилителя будет в любом случае огромный. Накал выходных ламп вероятно на макете включу от переменки, потом буду думать если что о постоянке.

В общем новости по проекту. Схема выпрямителя анодного для выходного каскада определилась полностью - после моста будет стоять кап К75-15 на 10мкф 3кв, после дроссель с зазором 0,3мм - его индуктивность 1,3гн, после - кап К75-40А на 100мкф 3кв ->дроссель на 1,8гн (зазор 0,15мм) -> К75-40А 100мкф 3кв. Напряжение на нагрузке 2,8кв, пульсации переменной составляющей 100гц порядка 7-10мв. Также "причесал" дроссели - сделал для них нормальные колодки. Дроссели склеены эпоксидкой по зазору - теперь не издают ни звука. Ну и доделал накальники (напаял наконечники на выводы вторички - там 3 по 2,1мм провода если что намотано) и пробно накалил обе лампы. Напряжение под нагрузкой 10,5в. Далее буду экспериментировать с накалом постоянкой.

Меряю самодельным делителем из 10шт резисторов на 200кОм каждый. Меряет вполне адекватно (тестировал на 220в - погрешность вносится небольшая). Величину пульсаций меряю через разделительный кап осциллом с того же делителя. Да, меняя индуктивность дросселя меняется напряжение на нагрузке, меняется и величина пульсаций, но не сильно. Было 15мв, стало 10, например. И то и другое в любом случае, приемлемо. По поводу того, что придётся перематывать - я этого не боюсь. Межкаскадный (драйверный) транс перематывал три раза.

Да, пожалуй не буду флудить про теслу. Опыт в намотке ВВ-изделий и в компоновке ВВ-блоков она конечно мне дала, но тема про усилитель)

Спасибо на добром слове! Анодное по итогу скорее всего будет 2,7кв или даже чуть больше - на макете сейчас добился напряжения на нагрузке порядка 2,72кв - после того, как поставил конденсатор сразу после газотронного моста и увеличил индуктивность первого дросселя. По поводу надёжности газотронов - я в любом случае погоняю на макете ещё этот выпрямитель, дабы выявить все возможные проблемы, но пока всё хорошо. В любом случае газотронов этих закуплено с избытком, работают они с огромным запасом по средневыпрямленному току, и если что-то сдохнет - просто можно будет заменить. Это кстати один из критериев выбора активных элементов в этот усилитель - никаких дефицитных и(или) сверх-дорогих ламп в нём быть не должно - что и было сделано. По поводу намотки ВВ-трансов - есть опыт, как раз с анодником теслы - там я заполнял отступ (кстати как раз около сантиметра) той же межслойкой, что и была при намотке, плюс всё промазывалось эпоксидкой - получился совершенно неубиваемый транс. В выходнике конечно нужно будет соблюсти обязательно условие минимальной межобмоточной ёмкости, поэтому промазывать всю обмотку будет нельзя - но можно будет как раз обеспечить защиту от перекрытия по отступу. Готовый анодник

Тут можно было конечно добавить слова про самурая (что у него нет цели, только путь), но это всё-таки не про этот проект. Цель вполне себе есть - сделать усилитель. Уникальный в своём роде. Ну а получу ли я при этом какой-либо опыт - уже вторично. Хотя конечно получу, это несомненно.

У меня дома катушка Теслы с анодным в 10кв. Лампа ГУ-39Б-1. Если безопасность соблюдать, то все будут живы и здоровы) Смысл Г-811 тут как раз в мощном драйвере. 6с4с (2А3) ГУ-48 не сможет прокачать "по-полной" как я считаю. Да и учитывая, что звучание усилителя во многом определяется звучанием драйвера (а драйвер в качестве УМ я отслушал и он мне "зашёл" более чем), то драйвер останется в том виде, в котором он уже полностью был отмакетирован. Усилитель планируется изготовить в полностью закрытой компоновке. Размещение ГУ-48 или даже её драйвера (у драйвера анодное уже более киловольта, не забываем!) в открытую не планируется. Тобишь эдакий такой "приборный блок", у которого конечно будет смотровое окно из поликарбоната (а то и не одно!) чтобы можно было смотреть на лампы. Вообще компоновка усилителя это пока открытый вопрос - но то, что при таких напряжениях все потенциально опасные вещи надо закрывать - это однозначно. Я не такое макетировал) Не на столе конечно, на полу, но тем не менее) Волков бояться - в лес не ходить. На самом деле, я полностью представляю, что такое заряженные до почти полной напруги конденсаторы К75 от лазеров - это абсолютно точно почти гарантированная смерть при касании (или же тяжёлые травмы как минимум). Относиться к такому оборудованию надо как к заряженному оружию, с такими же мерами предосторожности. Но это всё я уже давно себе представляю. В питании каскада на Г-811 будут ГДРовские газотроны G10\1dV, в питании каскада на 6С4С (и если будет каскад до них) будут 5Ц3С.

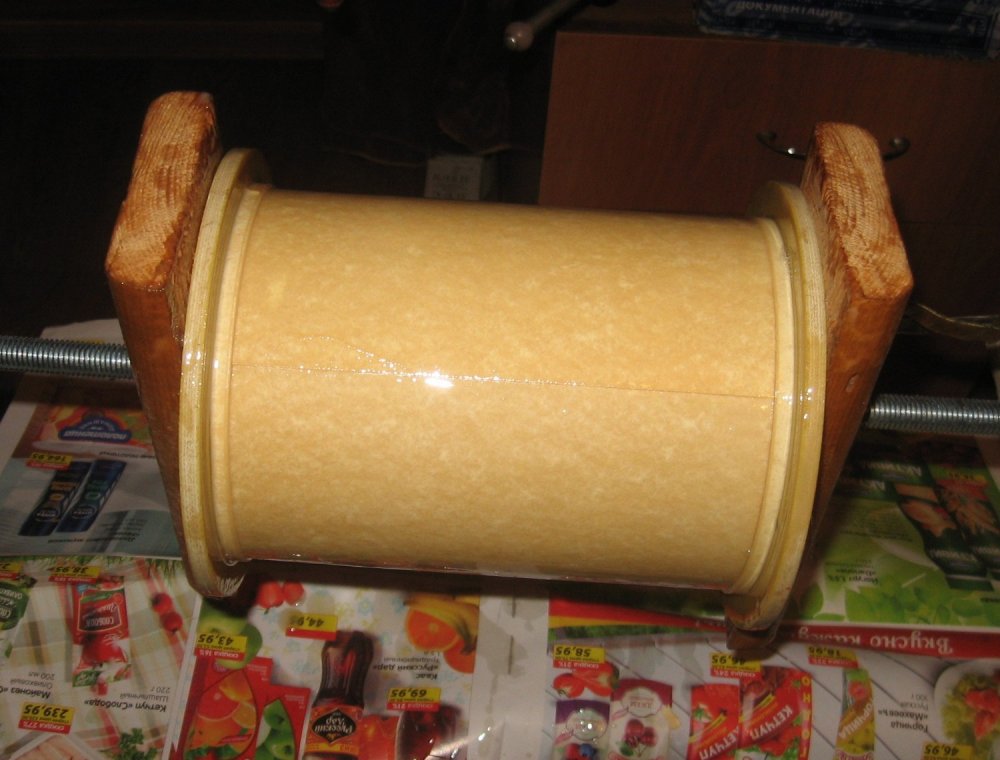

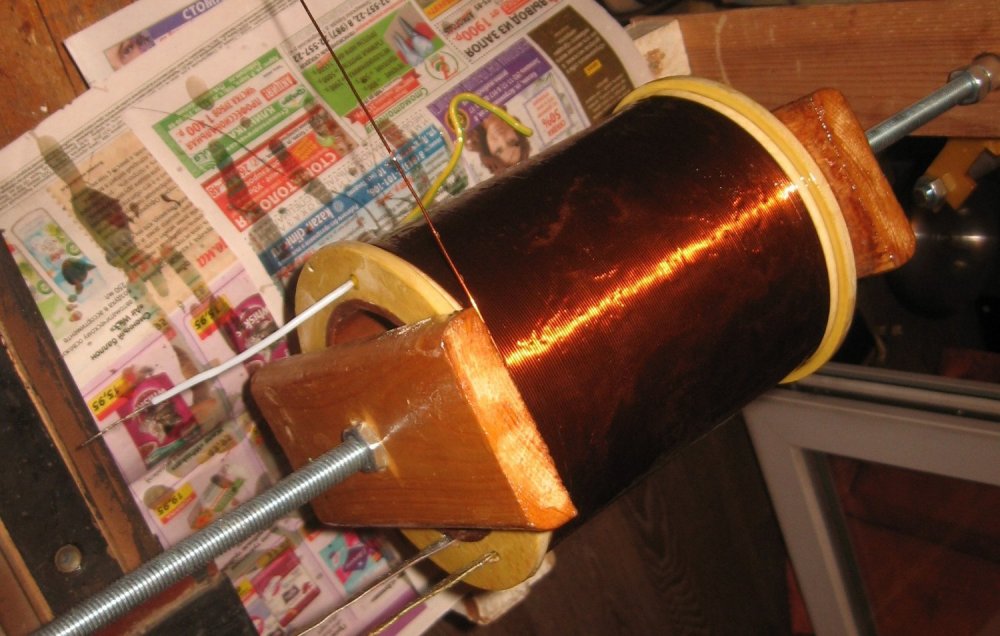

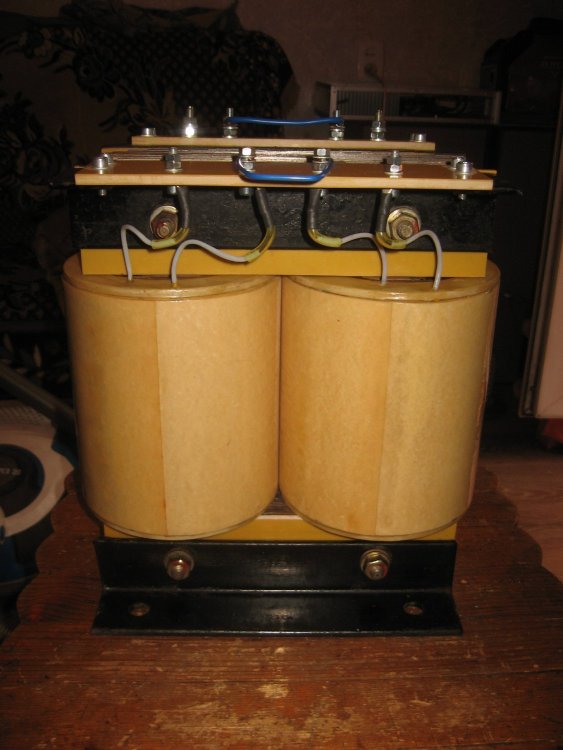

Домой. Однотакт на ГМ-70 уже есть и периодически эксплуатируется, поэтому нагрев представляю какой будет. Собственно, прогон макета анодного БП дал это понять - тепловентилятор получился хороший. Полтора киловатта в тепло будет примерно. С одного канала. Это если в классе А. Если в АВ - в покое конечно будет греться сильно меньше. Опыт намотки ВВ-трансов есть. Если напряжения не сильно большие и нет гуляющих ВЧ-токов - проблем не так много. Я анодник специально мотал под не сильно большое напряжение и применил мост из газотронов - ибо для 2ПП выпрямителя хоть и потребовалось бы вдвое меньше газотронов, но пришлось бы мотать вторичку со средней точкой на вдвое бОльшее напряжение - и вот там без пропитки не обошлось бы точно. Благо имеется опыт намотки анодника для мощной катушки Тесла - на 5кв (и опыт с его пробоем и перемоткой уже с эпоксидкой - но в тесле есть ВЧ-токи, которые способствуют пробою из-за возникающего барьерного разряда, а в усилителе такого нет). Но анодник анодником, а вот изоляцию выходников надо будет сделать гораздо более могучую - из-за нестационарного характера гуляющих по нему токов (и возникающих из-за этого выбросов, способствующих пробою как никогда).

Приветствую всех! Идея данного проекта родилась достаточно давно. Ещё более десяти лет назад, когда я дособрал свой SE на ГМ-70, я сразу стал думать об усилителе на лампе ГУ-48. Почему именно эта лампа? Даже не знаю, понравилась она мне чисто визуально. Или же тот факт, что самый дорогой серийный усилитель был собран на такой лампе - сейчас я уже и не вспомню. Хотя изначально колебался между ней и ГУ-81М - тем более, что будучи неразумным студентом, даже думал именно на ней собрать однотакт - и даже создал на старом аудиопортале таковую схему (где и был высмеян - вполне себе за дело). Но к ГУ-48 "душа лежала" чтоли больше... Хоть и мощности с неё снять можно меньше (но так ли это важно, если мощность приближается к сотне ватт?) В общем, старт проекту был дан в 2021 году - начал собирать первые детали. Тогда же и сформировалась концепция - двухтактник в класса А2 или АВ2 - в макете хотелось бы опробовать оба режима. И тут конечно у читателя возникнет первый вопрос - ЗАЧЕМ? А просто потому, что мне захотелось. Сделать усилитель, который посути, никто (или почти никто) не делал - однотакт на этой лампе изделие хоть и сложное, но раз уж оно даже до серийного дошло - то не такое уж и уникальное. А уж самодельщиков этот однотакт сделавших - вполне себе достаточное число. В общем, двухтакт так двухтакт, решил я - проблем с подмагничиванием нет, при тех же габаритах выходника получаем и полосу шире (в теории) и КПД выше (для класса АВ) или выше мощность (для класса А). В А2 я прикинул - это более 200вт. Для АВ2- в теории до киловатта (в реальности думаю поменьше, но всё равно). К сожалению, проект был заброшен на два года и "воскрес" только в 2023 году - тогда же закупился проводом и началась намотка трансформаторов. Неспешная, но началась. И теперь можно рассказать про саму концепцию этого усилителя. Полностью трансформаторный трёхкаскадный или четырёхкаскадный усилитель (если первый каскад и будет, то он будет тоже трансформаторный) - и за исключением первого каскада (если он будет) - полностью двухтактный. Драйвер - на лампах 6С4С в PP (класс А1) + Г-811 в PP (класс А2 - лампы эти очевидно работают только с токами сетки), первый каскад (который раскачивает 6С4С) - на мелкой лампе (тестил с 6Э5П), но повторюсь - не факт, что этот первый каскад будет - можно раскачивать 6С4С через повышающий входной транс - у меня весьма мощный пред, которому это под силу. В итоге первая "прикидочная" схема выглядела примерно так. По итогу макетирования драйвера поменялся коэффициент трансформации межкаскадников - он стал 3 к 1. И я усомнился, что смогу сделать приемлемый уровень фона с накалом переменным током. Поэтому на данный момент накал всех ламп планируется постоянным током. А может быть, даже стабилизированным (но вероятно - это будет касаться только драйвера - сделать стаб на 20а и 10в та ещё задача). А тут собственно фото первых двух каскадов драйвера - на входе поставил 6Э5П, работающую на фазоинверсный трансик от УПВ-1,25 (который, впрочем, оказался весьма "кривым" и я буду мотать свой транс), которая раскачивает уже 6С4С. Режим ламп прямо сейчас особо не вспомню, но всё заснято на видео (есть целая серия видосов по этому проекту у меня на канале - ссылку напишу в конце поста), и можно всё найти и понять что и как весьма подробно. Тут ещё на выходе 6С4С стоит ТПП-322, чисто посмотреть как оно работает (и протестировать его в качестве УМ в RMAA - посмотреть искажения... Кстати, искажения удивили - на небольшой мощности я намерял 0,08% гармоник (что весьма порадовало). Ну а далее... Подрубаем Г-811 (собрав макет на отдельной фанерке со своим собственным БП на 1100в). И намотав конечно же межкаскадные трансы как на выход 6С4С (на железе от ТС-250), так и на выход Г-811. И вот если первые особенного из себя мало представляют (лампа то низкоомная!), то про вторые можно (и нужно!) рассказать подробнее. Дело в том, что Г-811 это лампа весьма специфическая. Это слабо сказано. Я бы сказал, лампа "упоротая" во всех смыслах. Огромное (даже дичайшее) усиление для триода, высокое внутреннее сопротивление, высокое анодное.. Работа с токами сетки по-умолчанию... И это приводит к тому, что для этой "упоротой" лампы нужен точно такой же упоротый транс. Пентодный. Ибо лампа посути - триод с пентодными характеристиками. По итогу изготовлено аж ТРИ итерации выходного (драйверного) транса для этого собственно, драйверного каскада. Железо - от ТС-310. Схема намотки такая: На каждой из двух катушек: сначала секция первички - 8 слоёв провода 0,355 по 230 витков в слое, всего 1840 витков. После - вся вторичка, 6 слоёв провода 0,45мм, по 193 витка в слое, всего 1158 витков. И после - вторая секция первички, тоже 1840 витков в 8 слоях. Межсекционная изоляция - 4 слоя электрокартона 0,5мм, межслойная - бумага 0,1мм. Первички соединяются перекрётстно, вторички - последовательно. Межобмоточная ёмкость такого транса - меньше 1нф, и этого достаточно, чтобы полоса на полной мощности была 10Гц-25кГц (а малосигнальная ещё шире), что более чем достаточно. Режим работы ламп - анодное чуть меньше 1100в, смещение +15в (подавал с лабораторного БП - удобно при макетировании), ток порядка 50мА. Лампы вообще довольно "дубовые" - спокойно рассеивают на аноде более 60вт без покраснения анодов. В итогу на выходе драйвера (на нагрузке в 1кОм) получал неискажённую мощность около 40Вт - что должно с лихвой хватить для раскачки ГУ-48. На фото межкаскадный транс, да. Пока замотал снаружи лакотканью, но мож смотаю её и накручу электрокартон с эпоксидкой - так прочнее. Кстати! Каскад был отслушан в качестве УМ (в моно, конечно), для этого я на выход ставил обычный ТАН-138 и накальные обмотки на акустику. Звук очень даже порадовал - вообще прям вот ОНО для рока и металла! Ну а дальше уже можно было приступать к намотке разных моточных изделий. Например, анодные трансформаторы для выходного каскада. Катушки анодников. Первичка - 2мм проводом, вторичка - 0,67мм (по лаку 0,71) - на напряжение 2100в переменки. Готовые анодники. Железо ОСМ-1,0. Накальные трансформаторы выходного каскада. Два собственно на лампы (они по краям), а два... Да, для газотронов. БП выходного каскада на напряжение порядка 2,5кв решено было делать газотронным. Почему? Потому что мне так захотелось - на диодах может сделать каждый, и это тупо не интересно. А вот поставить столь забытую уже сейчас технологию - почему бы и нет? Тем более интересно, что из этого получится. Спойлер - БП был вполне себе отмакетирован и получены первые результаты. Да, на фото трансы ещё без выводных колодок - но сейчас это уже доделано. Или вот дроссели питания выходного каскада (железо ОСМ-0,16). А вот и макет собтвенно, выпрямителя. Тут всё просто - анодник подаёт напряжение порядка 2100в на газотронный мост из газотронов ГГ1-2/5. После моста сразу же - 6мкф 3кв КБГ-П, после - первый дроссель, за ним - 100мкф 3кв К75-40А, после второй дроссель - за ним ещё такй же кап. Дроссели порядка 1Гн (у первого зазор больше чем у второго) - после экспериментов понял, что можно было бы смело мотать сильно на бОльшую индуктивность, но посути и так запредельно всё - пульсации на нагрузке (блок из 12 резисторов ПЭВ-100 общим сопротивлением 6кОм, обдуваемый вентилятором от микроволновки) составляют не более 10-15мВ, форма пульсаций - чисто синус 100Гц. Кто-то конечно спросит, почему взял именно такие газотроны? Всё просто - они были выбраны по причине их доступности, дешевизны, и что характерно, вполне доступных панелек (подходят от ГМИ-83 и их можно купить в отличии от ГГ1-0,5/5, у которых панельки гораздо более редкие и проще сразу с нуля самодельные точить, что более трудоёмко и дорого). Кроме того, они... внезано, светятся! Да, ГГ1-0,5/5, несмотря на более "красивую" форму колбы, даже в полной темноте вообще не видно что светятся, ибо полностью экранированы. А у 2/5 есть вполне себе такое "окно" из сеточки, через которое разряд весьма ярко виден. Ну и последнее - запас по току, что оказалось весьма полезно (не факт, что более слабые газотроны выдержали бы такое издевательство, как работу сразу на кап 6мкф после моста!). Да, у них есть один недостаток - это весьма злой накал (6,3в 7,5а), но учитывая общую масштабность проекта это не имеет никакого значения.. Накальники уже намотаны и работают весьма исправно.. Гоняю на макете сейчас, экспериментирую. Помехи кстати газотроны особо не производят. Поначалу были "иголки" колебательных процессов, когда мост работал сразу на дроссель, Сейчас, когда поставил сразу после моста кап, это явление ушло как класс. Да, вот так светятся газотроны во время работы. Глазом конечно не так ярко - но тем не менее. Ртутные были бы ярче и красивее, но они дороже и более редкие, увы. Вообще, есть идея собрать газотронный выпрямитель и для драйвера - да ладно идея - уже закуплены ГДРовские газотроны G10/1DV (которых с лихвой хватило бы и на саму ГУ-48, но они будут запитывать драйвер, да. Вот такие. Да, у них американский цоколь аля та же 811я, 300В и иже с ними, что весьма удобно (панельки есть любые и в огромном кол-ве, я себе заказал тоже байонетные, и колпачки на анод тоже). В общем, вот такой проект. Ещё предстоит намотать ТОННЫ железа буквально - моточные изделия под весь драйвер, ну и конечно - выходники - на стержневом железе ОС-2,5 (стержневые трансы со скруглённым керном - будет удобно изготавливать каркасы и мотать тоже!). Вот их фото. В общем, как-то так. Кто дочитал, тот молодец. Принимаю конструктивную критику (а не всякое "зОчем, нахрена, если есть шЭсть_пэ_тройка" или подобное), ну и конечно - последнее на данный момент видео из цикла видео про этот усилитель на моём канале, как же без этого.

Видимо таки создам тему - там опишу, дабы тут не флудить)

Кстати изначально планировал газотроны ртутные, типа ВГ-129 или американские 866А - вторые даже нашёл (но кол-во было впритык). По итогу да, остановился вот на этих ГГ1-2/5

Может быть создам тему по проекту. Зачем? Просто хочется - однотакт делали много кто, двухтакт я не видел. Драйвер кстати на него уже смакетирован. На лампах Г-811. Тоже в двухтакте, да.)

Итак, по-порядку. Газотроны ГГ1-2/5 были выбраны по причине их доступности, дешевизны, и что характерно, вполне доступных панелек (подходят от ГМИ-83 и их можно купить в отличии от ГГ1-0,5/5, у которых панельки гораздо более редкие и проще сразу с нуля самодельные точить, что более трудоёмко и дорого). Кроме того, они... внезано, светятся! Да, ГГ1-0,5/5, несмотря на более "красивую" форму колбы, даже в полной темноте вообще не видно что светятся, ибо полностью экранированы. А у 2/5 есть вполне себе такое "окно" из сеточки, через которое разряд весьма ярко виден. Ну и последнее - запас по току, что оказалось весьма полезно. Да, накал весьма злой, но учитывая общую масштабность проекта (усилитель на ГУ-48 двухтактный, да), это ни о чём. Накальники уже намотаны и даже пашут. Гоняю на макете сейчас, экспериментирую. Помехи кстати особо не производят. Поначалу были "иголки" колебательных процессов, когда мост работал сразу на дроссель, Сейчас поставил сразу после моста кап небольшой ёмкости (сейчас 2мкф) - ибо запас по току позволяет такое провернуть (от чего думаю, "крякнулись" бы более слабые газотроны), и явление ушло как класс.

Ну не особо, хотя там анодник на ОСМ-1,0, накальник самих газотронов на ОСМ-0,25 и два дросселя на основе ОСМ-0,16. И конденсаторы в фильтре К75-40А на 100мкф 3кв (те же по размеру, но в итоговом варианте будет скорее всего по два впараллель). Тобишь оно весьма габаритное и тяжёлое, и собирается чисто ради внешнего вида и вот этой всей "ламповой магии". Как по звуку пока не знаю - выходной каскад ещё не макетил - нет выходного транса. Но думается мне, что всё будет отлично.

В процессе макетирования выпрямитель на ГГ1-2/5 для питания выходного каскада на ГУ-48. Напряжение 2,5кв на нагрузке. Светятся весьма приятно.
